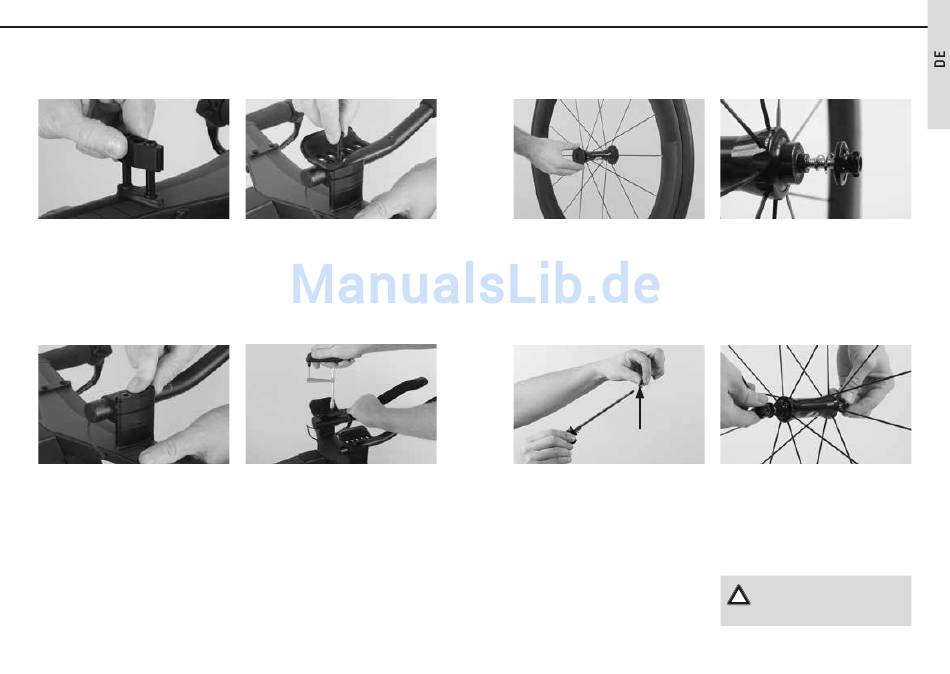

16 MONTAGE AUS DEM BIKEGUARD
Achten Sie dabei auf die korrekte Ausrichtung
der Distanzstücke: der Schlitz für die Di2-Ka-
bel ist hinten.
Setzen Sie das Klemmstück der Extension
unter das oberste 5-mm-Distanzstück. Zwi-
schen dieses und die Armauflage werden die
roten schmalen Abschlussringe eingesetzt.
Setzen Sie die Armauflage in mittlerer Positi-
on auf das oberste Distanzstück, stecken Sie
die Halteschrauben ein und drehen Sie diese
bis zum angegebenen Anzugsdrehmoment
von 5 Nm fest.
Kontrollieren Sie den festen Sitz der Armauf-
lagen.
Montieren Sie nun die Extension auf der an-
deren Seite auf gleiche Art und Weise.
Bringen Sie zuletzt die Schaumstoffpolster
mittels Klettverschluss auf den Armauflagen
an.

VORDERRAD EINBAUEN

Nehmen Sie das Vorderrad zur Hand und ent-
fernen Sie die beiden Schutzkappen an der
Vorderradachse.
Nehmen Sie den Schnellspanner für das Vor-
derrad aus dem Karton mit den Kleinteilen.
Drehen Sie die Gegenmutter ab und ziehen
Sie eine der Federn von dem Schnellspanner.
MONTAGE AUS DEM BIKEGUARD
Schieben Sie den Schnellspanner in die hoh-
le Achse des Vorderrades. Auf jeder Seite der
Nabe muss jeweils eine Feder platziert wer-
den.
Achten Sie darauf, dass die Feder mit dem
kleinen Durchmesser auf beiden Seiten des
Schnellspanners zur Nabenachse zeigt.
Der Bedienhebel des Schnellspanners wird
auf der linken Seite (der Gegenseite des Ket-
tenantriebs) montiert. Weitere Informationen
zu Schnellspannern finden Sie im Kapitel
„Umgang mit Schnellspannern und Steckach-
sen" in Ihrem Fahrradhandbuch Rennrad.
Näheres zum Einbau finden Sie im
i
Kapitel „Die Laufräder" in Ihrem
Fahrradhandbuch Rennrad.
