8
MONTAGE AUS DEM BIKEGUARD
ALLGEMEINES ZUR MONTAGE DES CANYON
SPEEDMAX CF SLX
Ihr Speedmax CF SLX wurde im Werk komplett
montiert und zur Probe gefahren. Das Fahrrad
müsste nach den im Folgenden erläuterten
Montageschritten ohne Justagearbeiten voll
funktionstüchtig sein.
Im Folgenden wird die Montage nur knapp be-
schrieben. Wenn Sie darin nicht ausgebildet
sind oder keine ausreichende Erfahrung ha-
ben, lesen Sie bitte die erweiterten Kapitel in
Ihrem Fahrradhandbuch Rennrad; beachten
Sie auch die Anleitungen der Komponenten-
hersteller auf der beiliegenden CD sowie die
in gedruckter Form beiliegenden Bedienungs-
anleitungen von Profile Design und Ergon.
Führen Sie vor der ersten Fahrt die im Kapitel
„Vor jeder Fahrt" sowie im Fahrradhandbuch
Rennrad beschriebenen Kontrollarbeiten aus.
Spannen Sie Ihr Speedmax CF SLX
i
zur Montage nicht an einem Rah-
menrohr oder an einer Sattelstütze aus
Carbon in einen Montageständer! Am bes-
ten verwenden Sie einen Montageständer,
der den Rahmen innen an drei Punkten
aufspannt oder einen Montageständer, der
die Ausfallenden der Gabel oder des Hin-
terbaus klemmt, oder bitten Sie einen Hel-
fer, Ihr Speedmax CF SLX zu halten, wäh-
rend Sie es zusammenbauen.

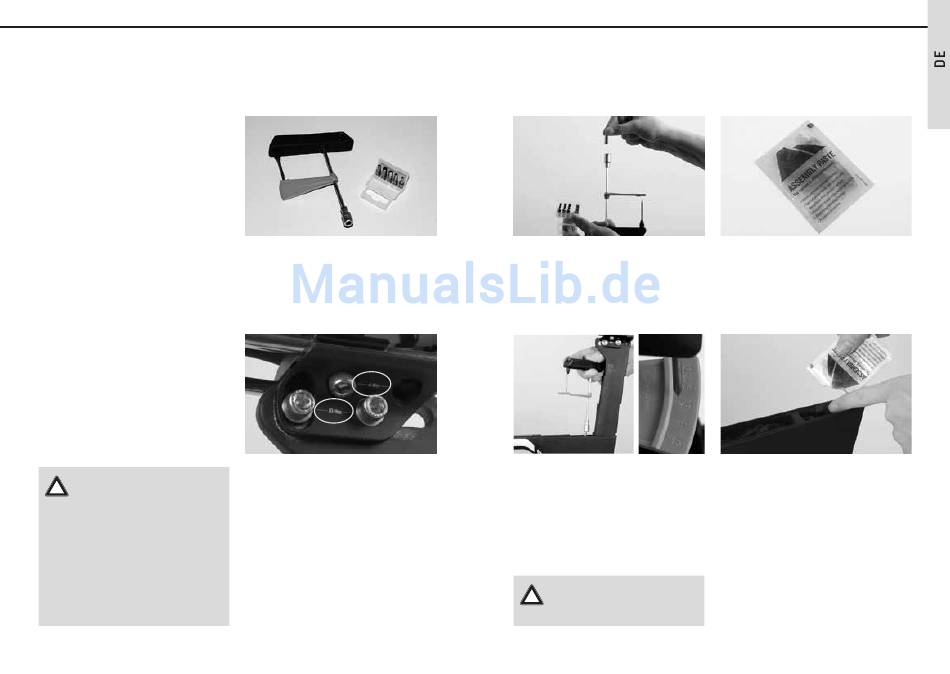

VERWENDUNG DES CANYON
DREHMOMENTSCHLÜSSELS
Um die Fixierung zweier Bauteile möglichst
sicher zu gestalten, erachten wir von Canyon
die Verwendung eines Drehmomentschlüs-
sels als unerlässlich. Daher haben wir einen
Drehmomentschlüssel beigelegt.
Ein Überschreiten des maximalen Drehmo-
mentes an den Klemmschrauben (z.B. am
Vorbau, Gabelschaft, Lenker oder Sattelstüt-
ze) führt zu einer zu hohen Klemmkraft. Diese
kann das Versagen des Bauteils mit sich brin-
gen und birgt daher ein hohes Unfallrisiko.
Darüber hinaus wird in diesem Fall die Pro-
duktgarantie unwirksam.
Zu lockere oder übermäßig festgedrehte
Schrauben können zu einem Versagen und
deshalb zu einem Unfall führen. Halten Sie
sich genau an die Drehmomentangaben von
Canyon.
Stecken Sie den passenden Bit in die Aufnah-
me des Canyon Drehmomentschlüssels.
Führen Sie den Innensechskantschlüssel
komplett in den Schraubenkopf.
Drehen Sie langsam am Griff des Canyon
Drehmomentschlüssels. Wird die Schraube
fest, wandert der Zeiger über die Skala. Been-
den Sie die Drehbewegung, sobald der Zeiger
auf der Zahl des vorgegebenen Drehmomen-
tes steht.
Verwenden Sie für die Montage den
i
Canyon Drehmomentschlüssel, der
dem BikeGuard beigefügt ist.
MONTAGE AUS DEM BIKEGUARD
VERWENDUNG DER CANYON
MONTAGEPASTE
Bauteile aus Carbon sind vor allem anfällig für
Schäden, die durch übermäßige Klemmkraft
verursacht wurden. Canyon Montagepaste
schafft zusätzliche Haftung zwischen zwei
Oberflächen und erlaubt damit, die notwendi-
ge Klemmkraft um bis zu 30 % zu verringern.
Das ist besonders in den Klemmbereichen von
Lenker und Vorbau, Gabelschaftrohr und Vor-
bau, Sattelstütze und Sitzrohr sinnvoll – drei
Klemmbereichen, bei denen zu hohe Klemm-
kraft die Bauteile zerstören kann, wodurch
diese versagen können oder die Garantie er-
lischt.
Mit Canyon Montagepaste wird durch die
Verringerung der Klemmkraft der eventuellen
Zerstörung der Carbonfasern vorgebeugt. Au-
ßerdem wird häufig vorkommendes Knacken
an den Klemmstellen verhindert.
9
