34 ANPASSEN DES CANYON SPEEDMAX CF SLX AN DEN FAHRER
Das Canyon Speedmax CF SLX wird mit zwei
unterschiedlich langen Vorbauten, drei Len-
ker-Versionen sowie fünf unterschiedlichen
Extensions angeboten:
Vorbaulänge: 65 oder 85 cm.
Lenker: „Rise" (Griffposition um 50 mm
höher), „Flat" (0 mm) oder „Drop" (40 mm
tiefer). Lenkerbreite in allen drei Versionen:
410 mm.
Extensions: „L-Bend", „S-Bend" und
„Straight" (alle aus Carbon) sowie
„J-Bend" und „Lazy S-Bend" (aus Alumi-
nium).
Lenker und Vorbau dürfen nur bei Canyon
getauscht werden. Wenn Sie mit Ihrer Lenker-
bzw. Sitzposition nicht zufrieden sind, nutzen Sie
unsere Service-Hotline +49 (0)261 40 400-0.
Weitere Informationen zu den jewei-
i
ligen Formen finden Sie auf unserer
Website www.canyon.com

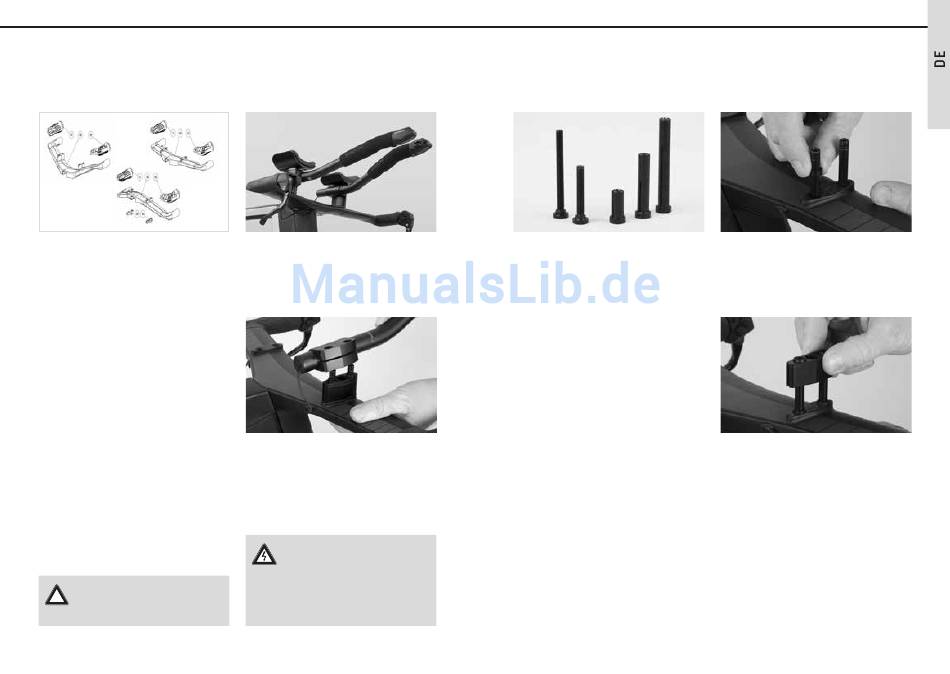

EINSTELLEN VON EXTENSIONS UND
ARMAUFLAGEN
Die Höhe der Extensions und der Armauflagen
lässt sich durch unterschiedliche Anordnung
der Extension-Klemmungen und der mitge-
lieferten Distanzstücke in 5-mm-Schritten
einstellen.
Dazu dürfen jeweils maximal drei Distanz-
stücke übereinander angeordnet werden und
diese dürfen zusammen maximal 80 mm hoch
sein.
Stellen Sie bei der Auswahl von Ge-
windehülsen und Halteschrauben in
jedem Fall sicher, dass die Halteschrauben
mindestens 20 volle Umdrehungen in
die Gewindehülsen eingedreht werden.
Bruchgefahr!
ANPASSEN DES CANYON SPEEDMAX CF SLX AN DEN FAHRER
Für den Fall, dass Sie die Extensions mit ge-
ringerer Höhendifferenz montieren wollen,
liegen entsprechend kürzere Gewindehülsen
und Halteschrauben bei.
Als Zubehör können Sie auch spezielle Dis-
tanzstück-Kits („Switch Plate", „Team Switch
Plate" und „Angled Spacer") erwerben, mit
denen die Position der Extensions und Arm-
auflagen an individuelle Anforderungen ange-
passt werden kann. Detaillierte Informationen
finden Sie im Kapitel „Weiteres Zubehör".
Wenn Sie die Höhe der Extensions ändern
oder eines der speziellen Distanzstück-Kits
verwenden wollen, nehmen Sie zuerst die
Schaumstoffpolster von den Armauflagen
ab. Drehen Sie dann die Halteschrauben der
Extension auf der linken Lenkerseite voll-
ständig heraus und nehmen Sie Armauflage,
Distanzstücke und Extension mitsamt der
Verbindungsringe ab. Nur die unteren beiden
Verbindungsringe bleiben am Lenker.
Ersetzen Sie gegebenenfalls auch die Gewin-
dehülsen durch kürzere oder längere Exem-
plare, je nach gewünschter Gesamthöhe der
Distanzstücke.
Legen Sie dann abwechselnd Distanzstücke
und weitere Verbindungsringe bis zur ge-
wünschten Höhe auf. Achten Sie dabei auf die
korrekte Ausrichtung der Distanzstücke: der
Schlitz für die Di2-Kabel ist hinten.
