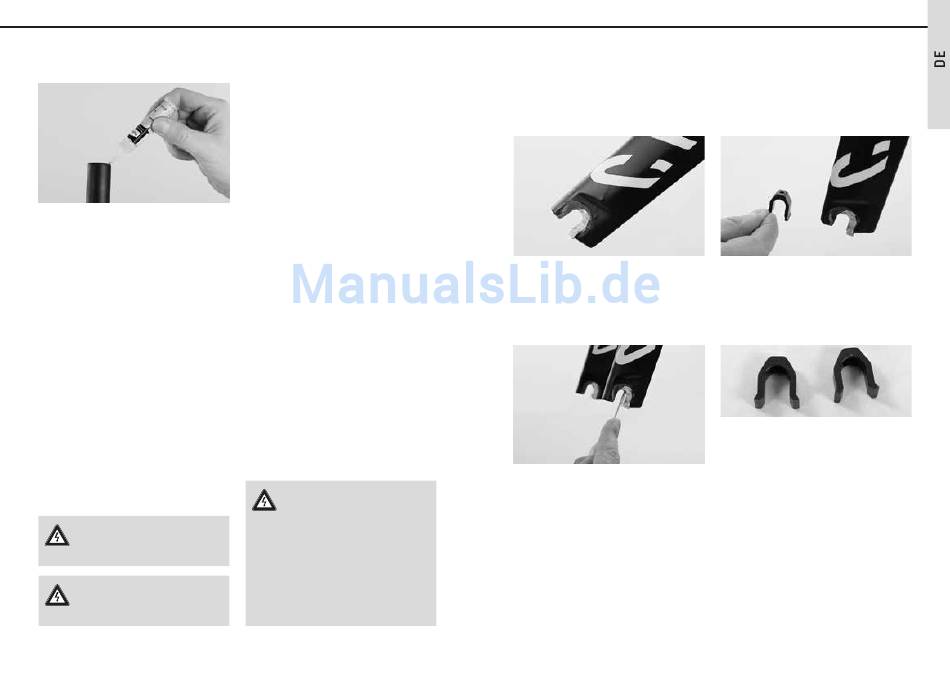

40 ANPASSEN DES CANYON SPEEDMAX CF SLX AN DEN FAHRER
Versiegeln Sie nach dem Absägen von Exten-
sions aus Carbon die Schnittstelle mit Zwei-
komponentenklebstoff (Epoxydharz), Klar-
lack oder mit Sekundenkleber.
Wischen Sie sofort nach dem Versiegeln Kleb-
stoffreste seitlich an den Extensions ab. Las-
sen Sie den Klebstoff gut aushärten, bevor
Sie die Extensions wieder montieren.
Extensions dürfen nur innerhalb
des markierten Bereiches („End of
cutting area") abgesägt werden.
Extensions ohne aufgedruckte Ska-
la („End of clamping area"), dürfen
nicht abgesägt werden. Unfallgefahr!
Das Kürzen der Extensions benötigt
eine gewisse Erfahrung, deshalb
sollte diese Arbeit von einem Fachmann
ausgeführt werden. Geben Sie Ihr Canyon
Speedmax CF SLX gegebenenfalls in fach-
kundige Hände. Wenn Sie es dennoch
selbst machen wollen, muten Sie sich nur
Arbeiten zu, bei denen Sie über das nötige
Fachwissen und das passende Werkzeug
verfügen.
EINSTELLUNG DES
GABEL-NACHLAUFS
Durch die innovativen Rake Shift-Einsätze an
der Gabel kann der Nachlauf und somit das
Fahrverhalten an die Wünsche des Fahrers
angepasst werden.
Öffnen Sie die Schraube am Rake Shift mit
einem TX 10 L-Schlüssel (Torx). Nun können
Sie den Rake Shift-Einsatz herausnehmen.
Achten Sie darauf, die Rake Shift-Einsätze an
beiden Ausfallenden so auszurichten, dass
die Ausfallsicherungen (Haltenasen) nach
außen zeigen.

EINSTELLUNG DES GABEL-NACHLAUFS

Insgesamt stehen drei Positionen zur Aus-
wahl, durch Tausch und Umdrehen der asym-
metrischen Rake Shift-Einsätze von links
nach rechts.
Die mittlere Position ergibt sich beim Einbau
der symmetrischen Einsätze.
Der Nachlauf wird dabei um jeweils 2,5 mm
verändert. Ein langer Nachlauf (= Achspositi-
on weiter hinten) bietet etwas mehr Laufruhe,
ein kurzer Nachlauf (= Achsposition weiter
vorne) bietet eine etwas agilere Geometrie.
Drehen Sie abschließend die Schrauben ein
und mit 0,9 Nm fest.
Die symmetrischen Einsätze können Sie
als Zubehör bei Canyon erwerben. Nut-
zen Sie dazu unsere Service-Hotline
+49 (0)261 40 400-0.
