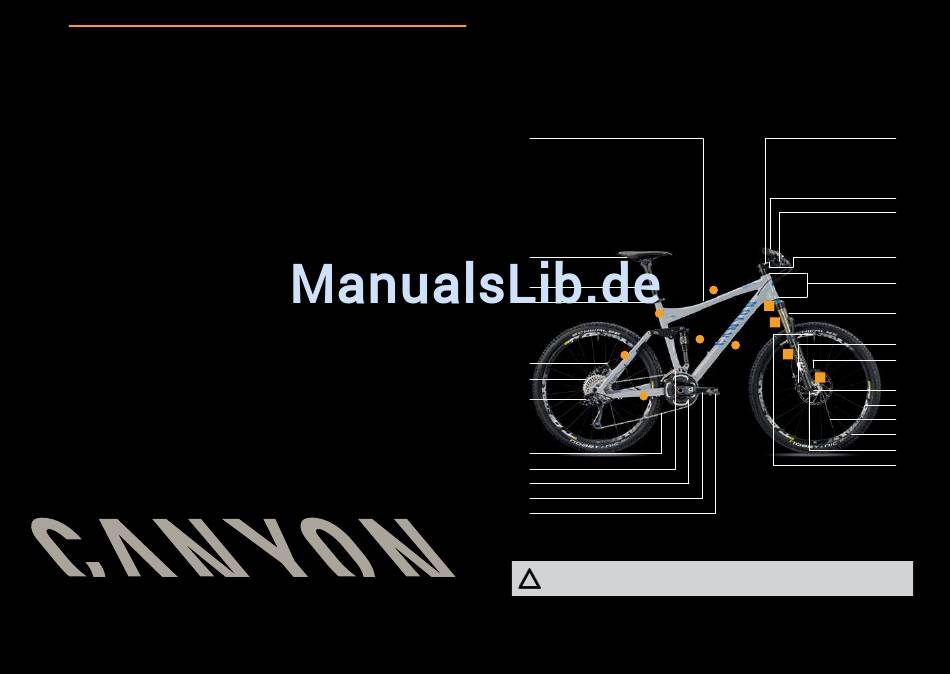

FAHRRADHANDBUCH MOUNTAINBIKE
Wichtig!
Montageanleitung Seite 12. Bitte lesen Sie vor der ersten Fahrt die Seiten 4-11.
1
2
3
4
c
e
5
6
7
d
8
9
10
11
12
Ihr Fahrrad und diese Bedienungsanleitung entsprechen den Sicherheitsanforderungen des
!
EN ISO-Standards 4210:2014.
