36
ANPASSEN DES CANYON SPEEDMAX CF SLX AN DEN FAHRER

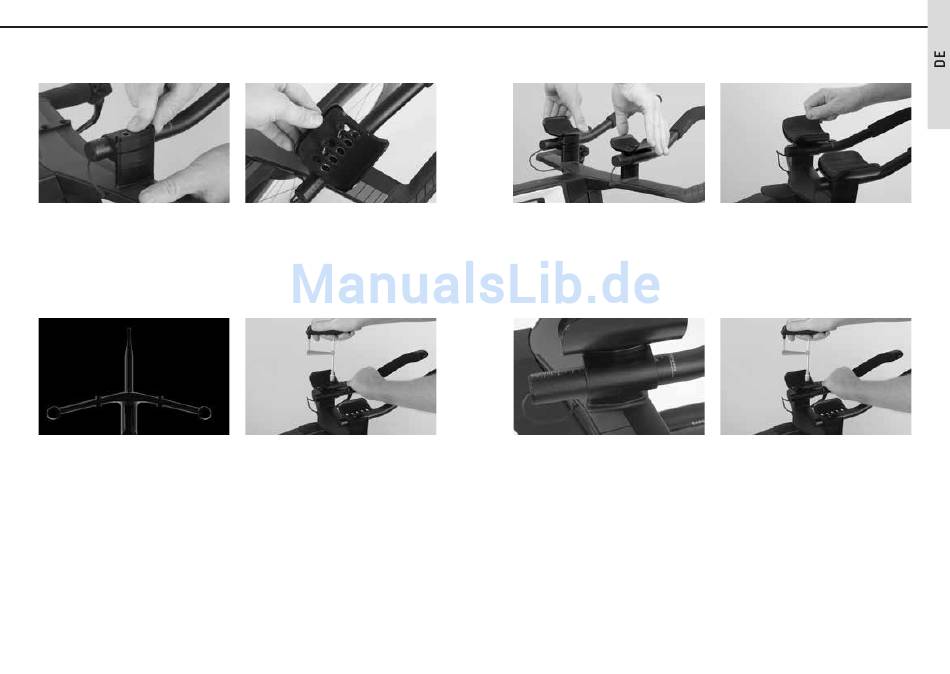

Zwischen das oberste Distanzstück und die
Armauflage werden die roten schmalen Ab-
schlussringe eingesetzt.
Bei der Lenkerversion „Drop" kann die Exten-
sion-Klemmung auch unter dem Lenker mon-
tiert werden. Vergessen Sie auch dann nicht,
Verbindungsringe einzusetzen.
Die Armauflagen können längs in drei unter-
schiedlichen Positionen und seitlich in zwei
unterschiedlichen Positionen montiert wer-
den.
Setzen Sie die passenden Halteschrauben ein
und drehen Sie diese bis zum angegebenen
Anzugsdrehmoment von 5 Nm fest.
ANPASSEN DES CANYON SPEEDMAX CF SLX AN DEN FAHRER
Kontrollieren Sie den festen Sitz der Armauf-
lage und ändern Sie dann die Höhe der Ex-
tension auf der rechten Lenkerseite auf die
gleiche Art und Weise.
Überprüfen Sie nochmals, ob die Extensi-
ons korrekt in ihren Klemmungen sitzen: Die
Kunststoffdeckel mit der Öffnung für das
Schaltkabel sollten hinten bündig anliegen
oder innerhalb des angezeigten Verstellberei-
ches nach hinten aus der Klemmung ragen.
Achten Sie auch auf die korrekte Ausrichtung
der Schalthebel.
Bringen Sie zuletzt die Schaumstoffpolster
mittels Klettverschluss auf den Armauflagen
an.
Machen Sie eine Probefahrt, um die Sitzposi-
tion zu überprüfen.
Wenn Sie die endgültige Sitzposition ermittelt
haben, lösen Sie die Halteschrauben noch-
mals. Geben Sie etwas Schraubensicherung
(mittelfest) auf die Gewinde der Halteschrau-
ben und drehen Sie diese bis zum angegebe-
nen Anzugsdrehmoment von 5 Nm fest.
Achten Sie darauf, die Extensions nur im mar-
kierten Bereich („End of clamping area") zu
klemmen.
37
