Installation und Montage

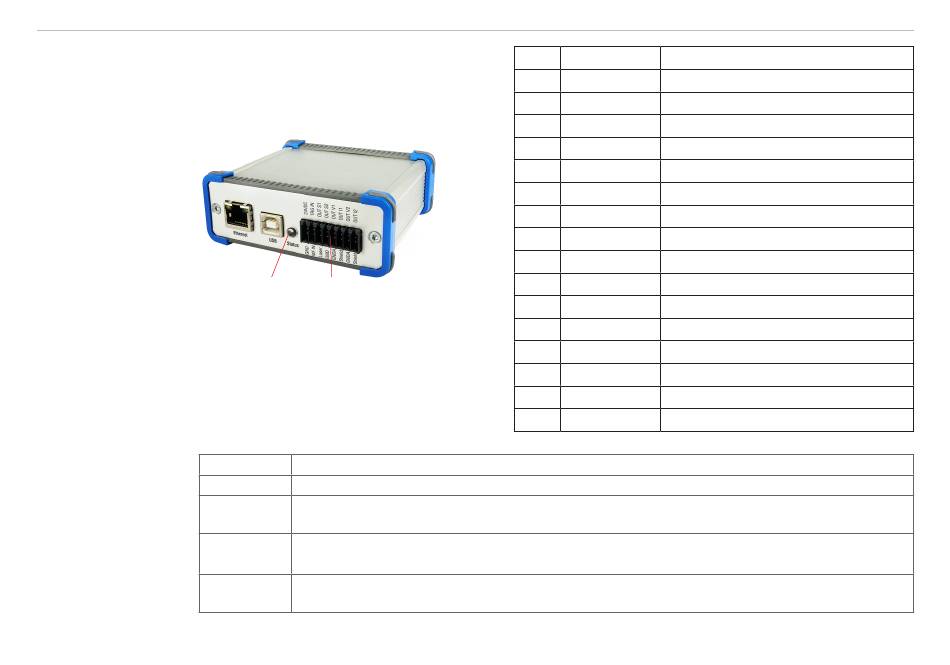

Abb. 4 Steckerbelegung Stiftleiste 16-polig, Typ Phoenix (4)
LED Farbe
aus
grün
orange
rot
Abb. 5 Beschreibung LED für Power und USB-Status (3)
C-Box/2A
3
4
Beschreibung
Keine Spannungsversorgung (Power OFF)
Power ON, Datenausgabe an USB-Schnittstelle deaktiviert oder
Datenausgabe an USB-Schnittstelle aktiviert und Datenverkehr fehlerfrei
Power ON, Datenausgabe an USB-Schnittstelle aktiviert,
Datenverkehr fehlerhaft oder unterbrochen
Power ON, Datenausgabe an USB-Schnittstelle aktiviert,
USB-Kabel nicht angeschlossen oder Verbindung unterbrochen
Pin
Bezeichnung Signal
1
24VDC
Power
2
GND
GND
3
TRG IN
Trigger in
4
MF IN
Multifunktionseingang
5
OUT S1
Schaltausgang 1
6
Laser
Laser
7
OUT S2
Schaltausgang 2
8
GND
GND
9
OUT V1
Messwert Spannung 1
10
GNDA
Analoger GND 1
11
OUT I1
Messwert Strom 1
12
Shield
Schirm
13
OUT V2
Messwert Spannung 2
14
GNDA
Analoger GND 2
15
OUT I2
Messwert Strom 2
16
Shield
Schirm
Seite 16
