Installation und Montage
4.3

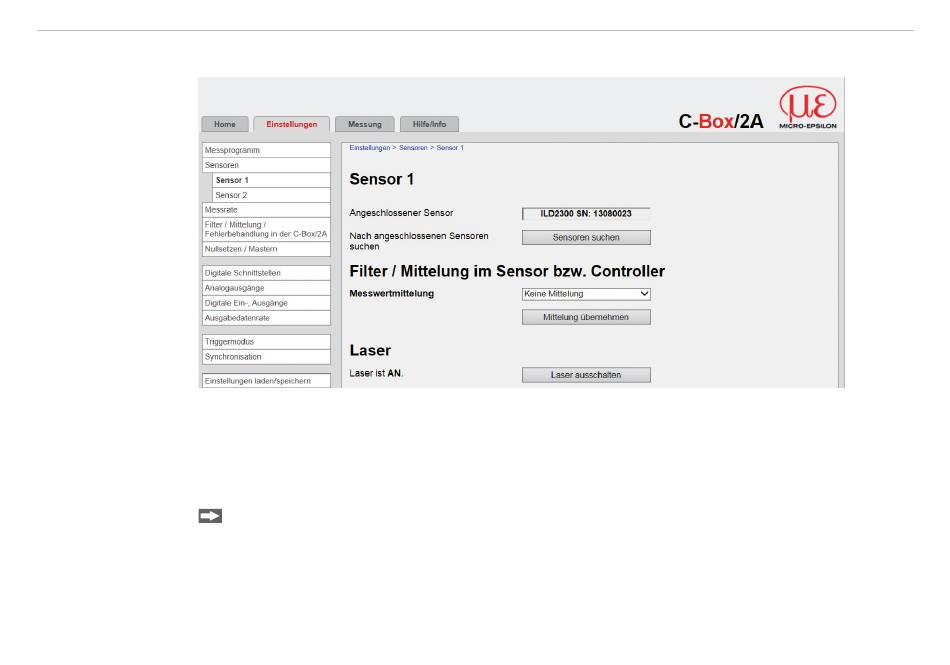

Abb. 6 Ansicht Einstellungen - Sensoren - Laser
Der Messlaser am Sensor wird über einen Optokoppler-Eingang eingeschaltet. Dies ist von Vorteil, um den
Sensor für Wartungszwecke oder Ähnliches abschalten zu können. Zum Schalten eignen sich sowohl ein
Schalttransistor mit offenem Kollektor (zum Beispiel in einem Optokoppler) als auch ein Relaiskontakt.
i
C-Box/2A
Laser einschalten
Laser
Verbinden Sie Pin 6
Der Laser bleibt abgeschaltet, solange nicht Pin 6 mit Pin 8 elektrisch leitend verbunden ist.
GND
mit Pin 8
durch eine Brücke.
Seite 17
