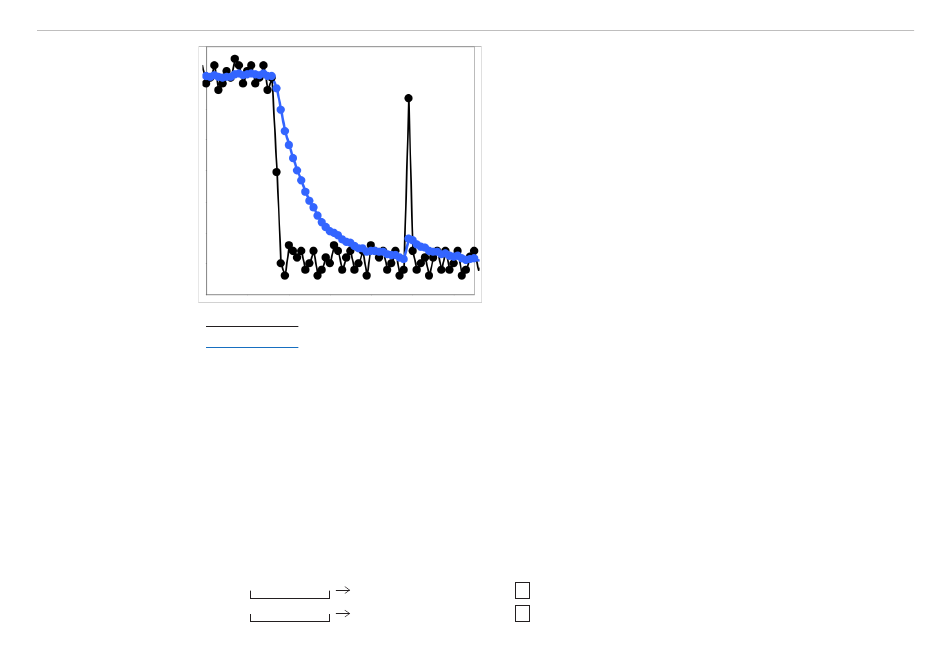

Abb. 15 Rekursives Mittel, N = 8
Median:
Aus einer vorgewählten Filterbreite N (N = 3,5,7,9) von Messwerten wird der Median gebildet. Dazu werden
die einlaufenden Messwerte nach jeder Messung neu sortiert. Der mittlere Wert wird danach als Median
ausgegeben.
Die maximalen Mittelungszahlen der C-Box/2A sind:
- Median: 9
- Gleitend: 512
- Rekursiv: 32768
Damit lassen sich einzelne Störimpulse unterdrücken. Die Glättung der Messwertkurven ist jedoch nicht sehr
stark.
Beispiel: Median aus fünf Messwerten
... 0 1 2 4 5 1 3
... 1 2 4 5 1 3 5
C-Box/2A
Signal ohne Mittelung
Signal mit Mittelung
Messwerte sortiert: 1 2 3 4 5
Messwerte sortiert: 1 3 4 5 5
Anwendungshinweise
- Erlaubt eine sehr starke Glättung der Messwerte. Lange
Einschwingzeiten bei Messwertsprüngen
(Tiefpassverhalten)
- Starke Glättung von Rauschen ohne große Spikes
- Für statische Messungen, um das Signalrauschen beson-
ders stark zu glätten
- Für dynamische Messungen an rauen Messobjekt-Ober-
flächen, bei der die Rauheit eliminiert werden soll, z. B.
Papierrauhigkeit an Papierbahnen
- Zur Eliminierung von Strukturen, z. B. Teile mit gleichmä-
ßigen Rillenstrukturen, gerändelte Drehteile oder grob
gefräste Teile
- Ungeeignet bei hochdynamischen Messungen
Median = 3
(n)
Median
= 4
(n+ 1)
