Anhang | Zubehör

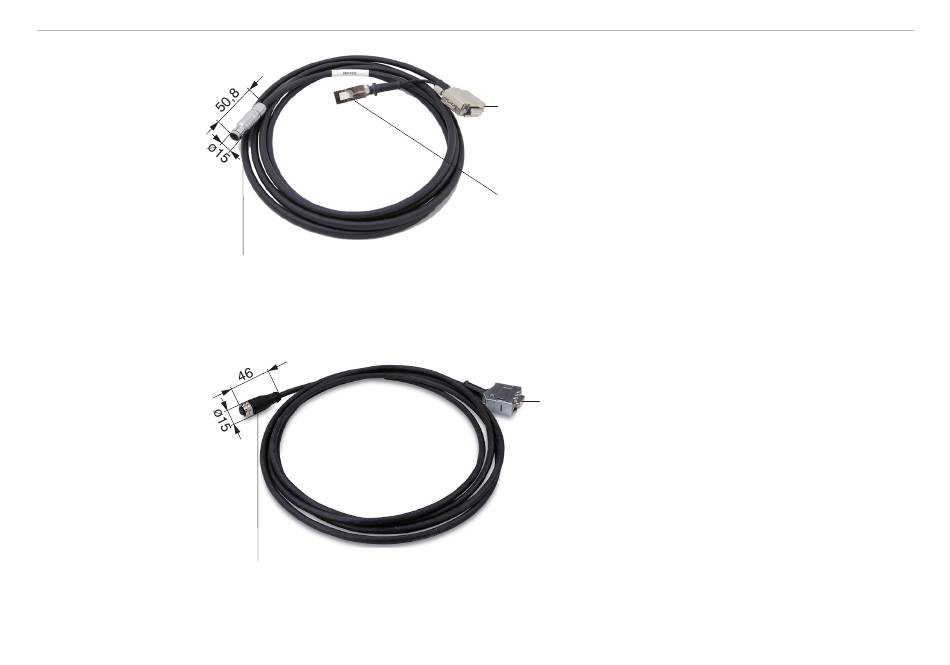

Abb. 40 PC2300-3/C-Box/RJ45 Versorgungs- und Schnittstellenkabel
Über die RJ45 Ethernetbuchse kann man über das Webinterface oder ASCII Einstellungen am Sensor vor-
nehmen.
Abb. 41 PCF1420-3/C-Box Versorgungs- und Schnittstellenkabel
C-Box/2A
Sensorrundstecker
Sensorrundstecker
15-pol. Sub-D Stecker
für den Anschluss an
die C-Box
RJ45 Ethernetbuchse
für Ethernet (Verbin-
dung zum Sensor
über
Standard-LAN-Kabel)
15-pol. Sub-D Stecker
für den Anschluss an
die C-Box
Schnittstellen- und Versor-
gungskabel zum Anschluss ei-
nes ILD23xx an die C-Box/2A,
Kabellänge x = 3, 6, 9 oder
25 m
Schnittstellen- und Versor-
gungskabel zum Anschluss
eines ILD1420 an die C-
Box/2A, Kabellänge x = 3, 6,
9 oder 10 m
