Pumpen die nach dem September 2014 hergestellt wurden :
Zwei Kerben erleichtern das Abnehmen des Gehäuses mittels
eines Schraubendrehers.

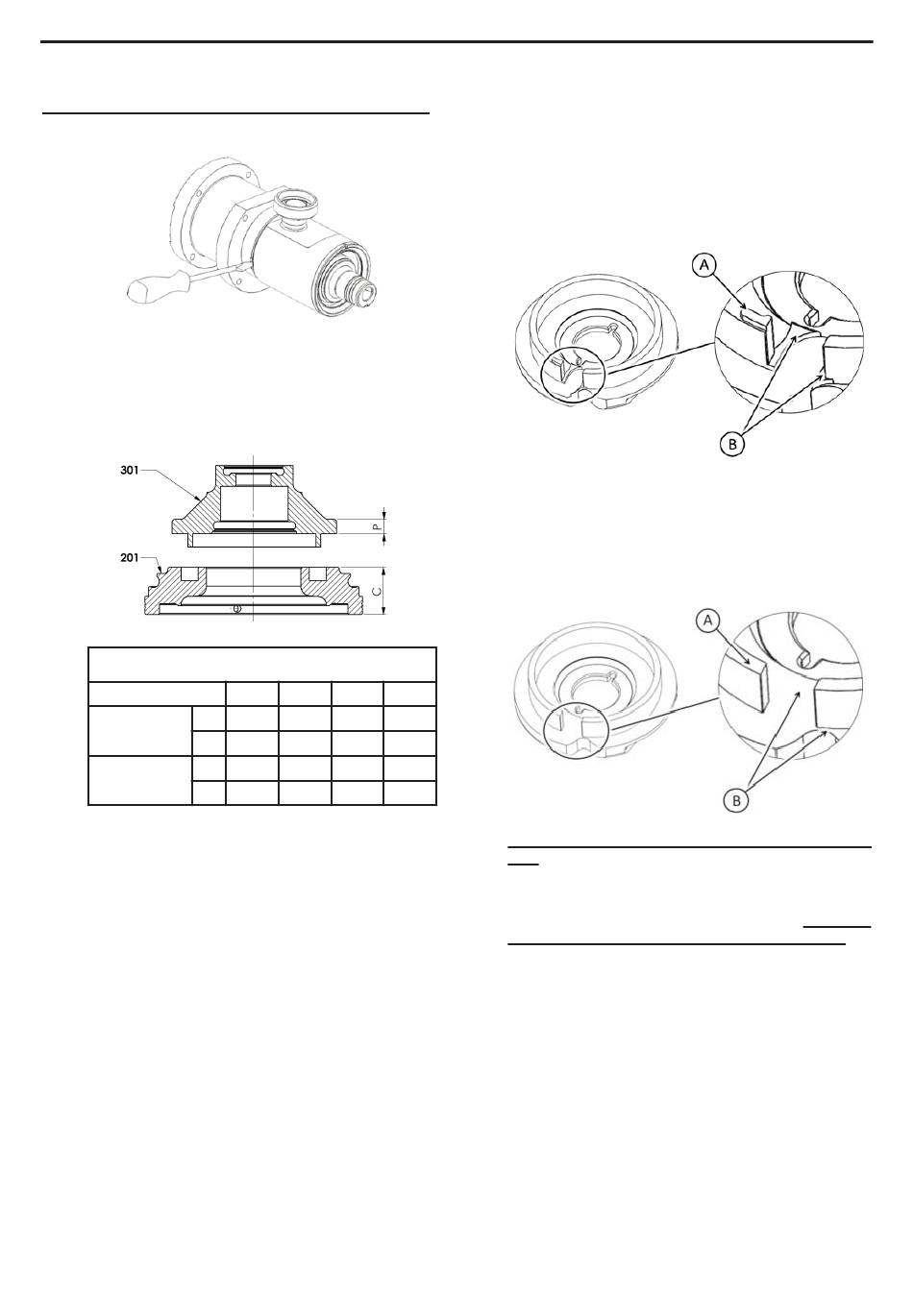

5.3 Überprüfung der Bauteile
Kolben 301 und Zylinder 201 sind bewegliche
Komponenten (Verschleißteile). Sie müssen ausgetauscht
werden, sobald ihre Dicke unter den nachstehend aufge-
führten Werten liegt.
Grenzwerte, Minimum (mm)
Neu
Kolben 301 (P)
Min.
Neu
Zylinder 201 (C)
Mini
NT 1001-P00 02 19 Pumpen Micro C g
5. WARTUNG (For tsetzung)
C125
C250
C500
C800
6
6
6
4
4,5
4,5
4,5
3
19,5
19,5
19,5
23,5
18
18
18
22
Bei der Kontrolle von Kolben und Zylinder, kann auch
dann, wenn die Verschleißgrenze noch nicht erreicht ist,
das nachfolgend abgebildete Erscheinungsbild sichtbar
werden. Das trifft insbesondere für Förderprozesse mit
abrasiven oder sehr dünnflüssigen Produkten zu :
• Dreieckiger Steg auf dem Kolbenring (A),
• Kleine Stufen am Boden der Kolbenscheibe (B).
Vor dem Wiedereinbau von Kolben und Zylinder sind
diese Oberflächenunebenheiten durch Abfeilen und
Abschleifen mit feinem Sandpapier (Nr. 320 Korngröße
oder
entsprechend)
Beschädigungen anderer Oberflächen durch Kratzer zu
vermeiden. Der Kolben muss nach der Behandlung
folgendes Aussehen erhalten :
Keine anderen Oberflächen des Kolbens nachbes-
sern, da dadurch die Pumpenleistung und -Standzeit
verringert werden können. Insbesondere darf der
Ring nicht abgerundet oder angeschrägt werden.
Selbst wenn Verschleißspuren sichtbar sind, auf keinen
Fall die Oberflächen des Zylinders nacharbeiten, da
dies zu einer Verringerung der Pumpenleistung bzw.
-Standzeit führen kann.
22/28
zu
beseitigen.
Dabei
sind
