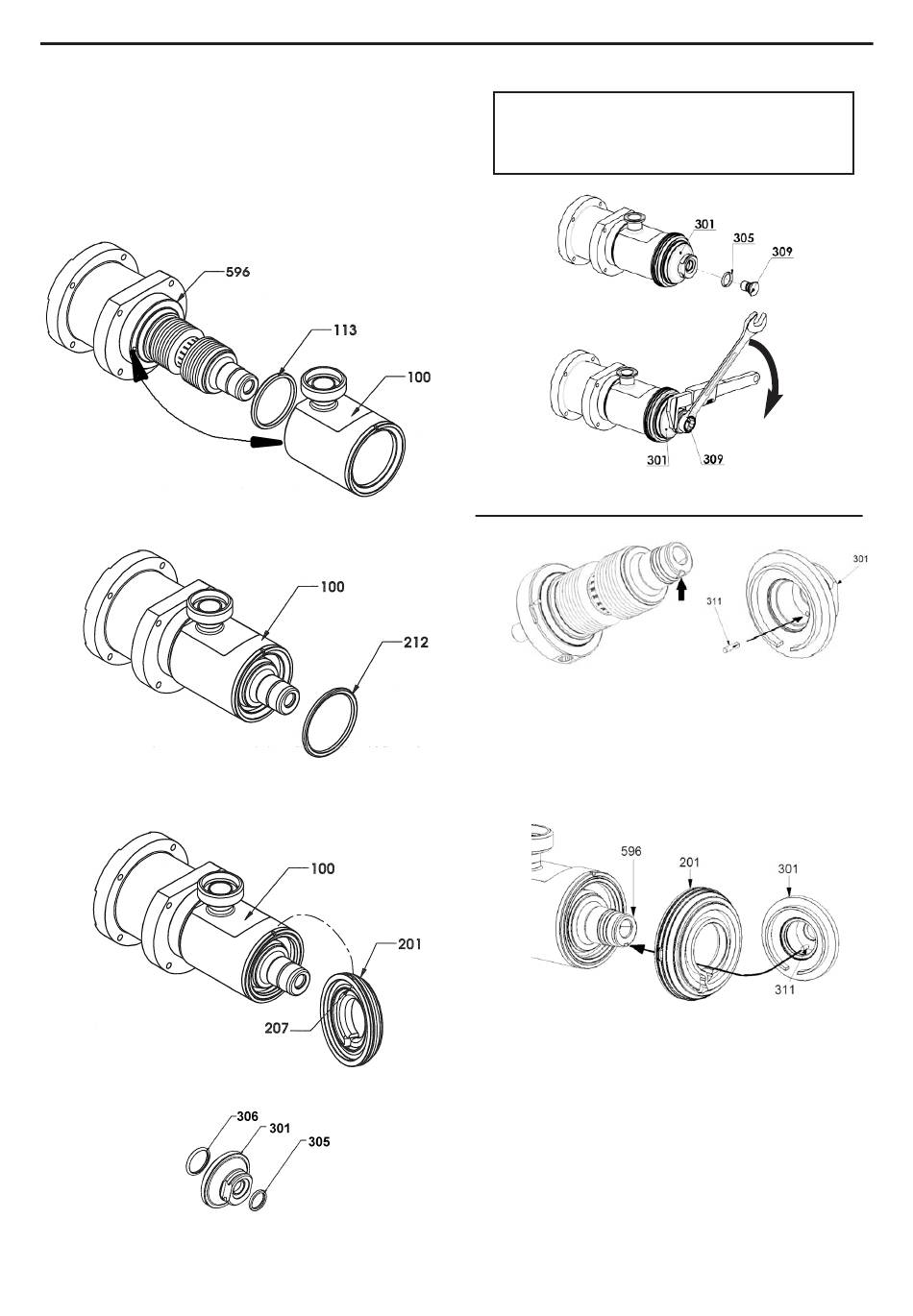

5.4 Wiedereinbau

• Zustand der Dichtungen 113, 212 prüfen und sie erfor-
derlichenfalls auswechseln.
• Dichtung 113 auf den großen Flansch anbringen.
• Stutzen 100 anbringen und auf den Stift achten.
• Dichtung 212 in Stutzen 100 führen.
• Zylinder 201 so ausrichten, dass der Stift 207 des
Zylinders in die Aussparung am Stutzen 100 greift.
• Dichtungen 306 und 305 am Kolben 301 anbringen.
NT 1001-P00 02 19 Pumpen Micro C g
5. WARTUNG (For tsetzung)
23/28
Den Kolben unbedingt festhalten, denn eine Drehung
könnte die Beschädigung des Faltenbalges zur Folge
haben. Beim Festziehen der Schraube 309 das
Anzugsdrehmoment von 25 Nm einhalten.
Pumpen die nach dem September 2014 hergestellt wurden :
Nut unter der Antriebsnabe.
• Den Stift 311 im Kolben 301 montieren.
• Kolben 301 auf Antrieb 596 setzen, wobei die Nut des
Kolbens 301 sich der Trennwand des xZylinder 201
gegenüber befinden muss.
• Ebenfalls darauf achten, dass die Ausrichtung des Stiftes
311 im Kolben mit der der Nut an der Antriebsnabe 596
übereinstimmt.
• Einen seitlichen Druck auf den Kolben ausüben, um
ihn zu zentrieren und in den Zylinder einzuschieben.
Danach ganz hineindrücken. Dabei ist darauf zu achten,
dass das Loch des Kolbens dem Loch des Antriebs
596 gegenüber steht.
• Ebenfalls darauf achten, dass die Ausrichtung des Stiftes
311 im Kolben mit der der Nut an der Antriebsnabe 596
übereinstimmt.
• Kolben 301 mit einem Schraubenschlüssel 32 mm oder
einem verstellbaren Schraubenschlüssel festhalten. Mutter
309 einfetten und mit ihrer Dichtung 308 festschrauben.
