Bei Ausbau des Deckels ist es wichtig, den
Zylinder gut zu halten. Zug- oder Dreheinwirkung
auf den Zylinder können zu einer Beschädigung
des Faltenbalgs führen.

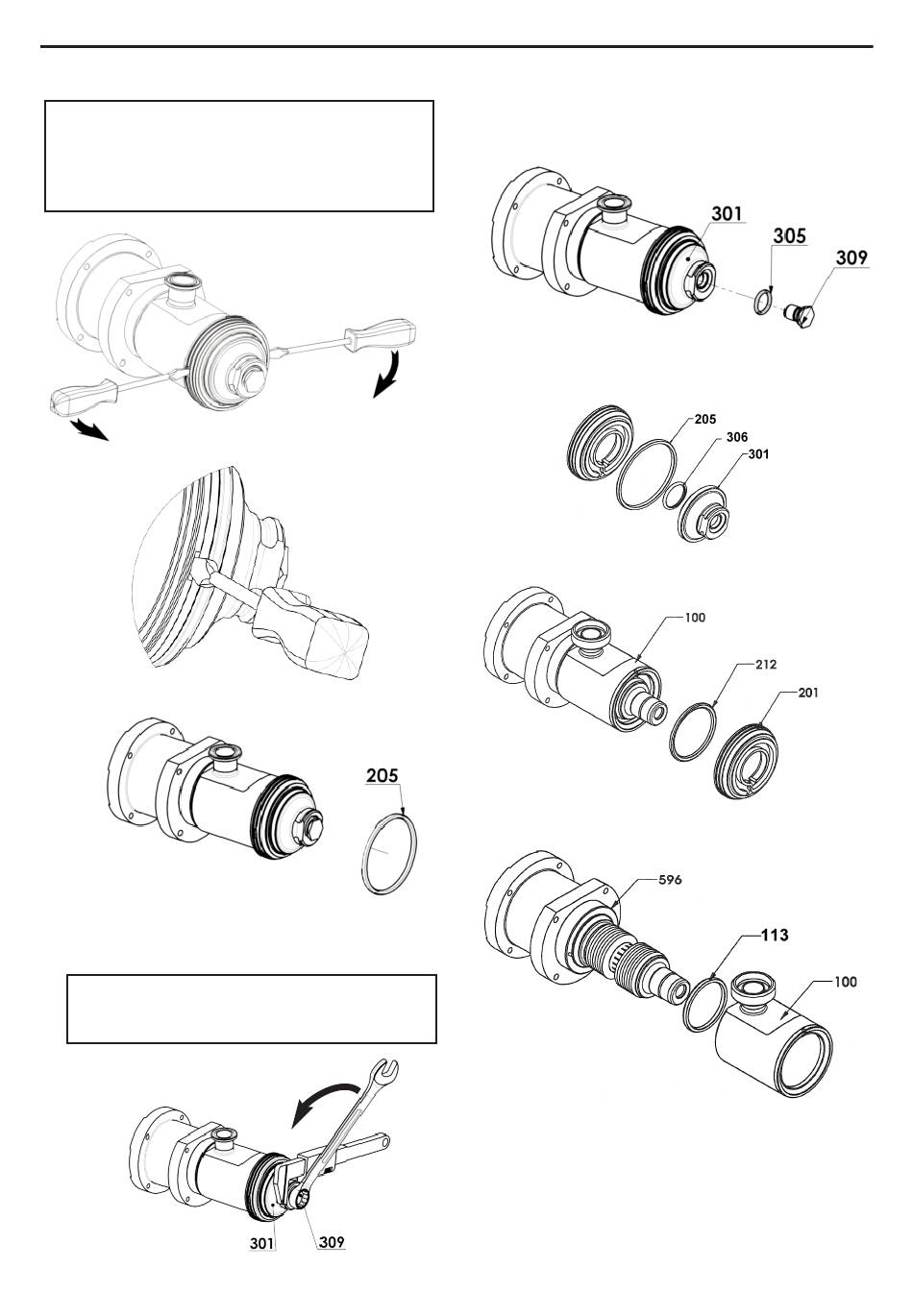

• Die Dichtung 205 ausbauen.
• Den Kolben 301 mit einem Schraubenschlüssen 32 mm
oder einem verstellbaren Schraubenschlüssel halten und
Schraube 309 lösen.
Achtung : Den Kolben unbedingt festhalten, denn
eine Drehung könnte die Beschädigung des
Faltenbalges zur Folge haben.
NT 1001-P00 02 19 Pumpen Micro C g
5. WARTUNG (For tsetzung)
21/28
• Schraube 309, Dichtung 305 und Kolben 301 abziehen.
• Dichtung 306 vom Kolben 301 entfernen.
• Zylinder 201 mit Dichtung 212 abziehen.
• Stutzen100 mit Dichtung 113 abziehen.
