• Dichtung 205 auf dem Zylinder anbringen.
• Deckel 401 wieder montieren und Öffnung entspre-
chend ausrichten.
• Schrauben 415 einführen und verschrauben (4 x MB,
Anzugsdrehmoment 13 Nm).
NT 1001-P00 02 19 Pumpen Micro C g
5. WARTUNG (For tsetzung)
24/28

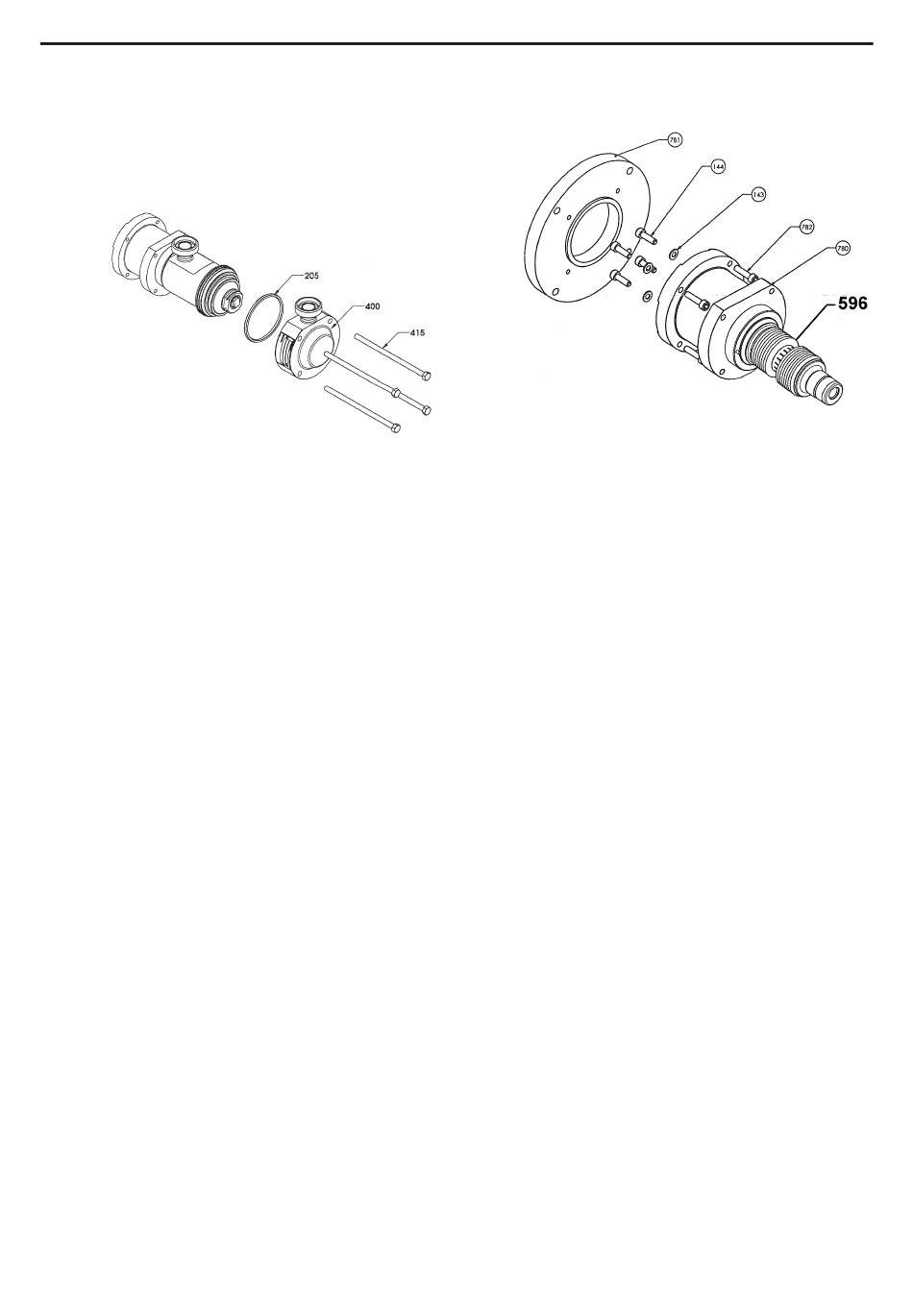

5.5 Aus-/Wiedereinbau des Motorflansches
Zum Ausbau des Motorflansches Deckel und Stutzen
gemäß § AUSBAU entfernen.
• Anschließend die 4 Schrauben 144 und die 4 Scheiben
143 lösen und Motorflansch 780 vom Antrieb 596 lösen.
ACHTUNG :
STOSSEINWIRKUNG UND VERSCHRAMMEN DES
FALTENBALGS VERMEIDEN.
• Bei NEMA-Flanschen 781 die 4 Schrauben 782 lösen,
den NEMA-Flansch 781 vom Motorflansch 780 lösen.
• Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.
Die Schrauben 144 oder 782 müssen mit Hilfe einer
mittleren Schraubensicherungspaste gesichert werden.
