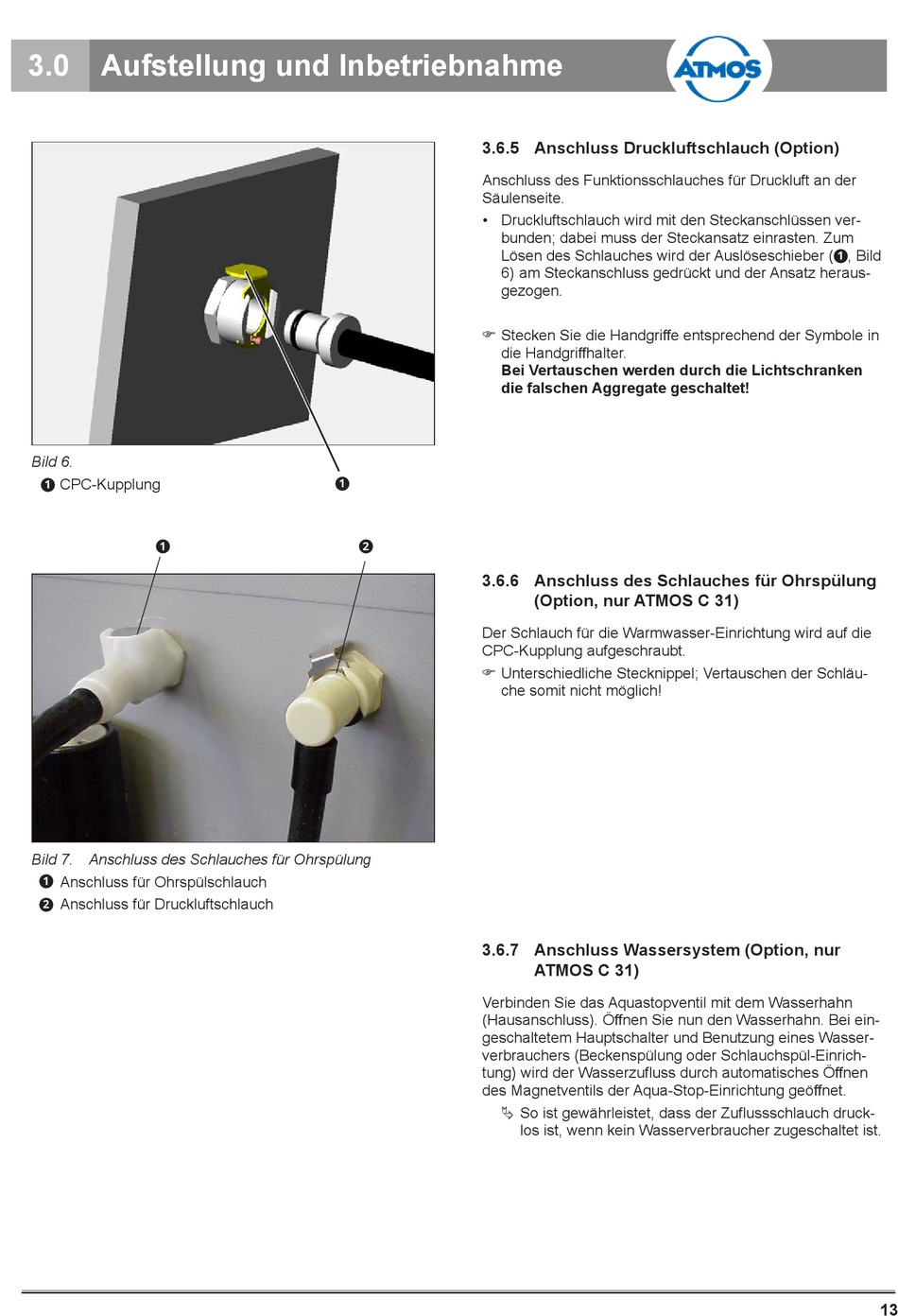

Anschluss Druckluftschlauch (Option); Anschluss Des Schlauches Für Ohrspülung (Option, Nur Atmos C 31); Anschluss Wassersystem (Option, Nur Atmos C 31) - ATMOS C 31 Gebrauchsanweisung

3.0 Aufstellung und Inbetriebnahme
Bild 6.
CPC-Kupplung
1
1
Bild 7. Anschluss des Schlauches für Ohrspülung
Anschluss für Ohrspülschlauch
1
Anschluss für Druckluftschlauch
2

3.6.5 Anschluss Druckluftschlauch (Option)

Anschluss des Funktionsschlauches für Druckluft an der
Säulenseite.
• Druckluftschlauch wird mit den Steckanschlüssen ver-
bunden; dabei muss der Steckansatz einrasten. Zum
Lösen des Schlauches wird der Auslöseschieber (
6) am Steckanschluss gedrückt und der Ansatz heraus-
gezogen.
) Stecken Sie die Handgriffe entsprechend der Symbole in
die Handgriffhalter.
Bei Vertauschen werden durch die Lichtschranken
die falschen Aggregate geschaltet!
1
2
3.6.6 Anschluss des Schlauches für Ohrspülung
Der Schlauch für die Warmwasser-Einrichtung wird auf die
CPC-Kupplung aufgeschraubt.
) Unterschiedliche Stecknippel; Vertauschen der Schläu-
che somit nicht möglich!
3.6.7 Anschluss Wassersystem (Option, nur
Verbinden Sie das Aquastopventil mit dem Wasserhahn
(Hausanschluss). Öffnen Sie nun den Wasserhahn. Bei ein-
geschaltetem Hauptschalter und Benutzung eines Wasser-
verbrauchers (Beckenspülung oder Schlauchspül-Einrich-
tung) wird der Wasserzufluss durch automatisches Öffnen
des Magnetventils der Aqua-Stop-Einrichtung geöffnet.
ª So ist gewährleistet, dass der Zuflussschlauch druck-
(Option, nur ATMOS C 31)
ATMOS C 31)
los ist, wenn kein Wasserverbraucher zugeschaltet ist.
, Bild
1
13
