9 Ausgangsschema - Typ A

Digitale Ausgangskanäle des Typs A sind modulintern plus- und GND-schaltend ausgeführt.
Ausgangsstatus
Ausgangsüberwachung
Ausgangsstatus
Ausgangsüberwachung

10 Minimale Zykluszeit

Die minimale Zykluszeit gibt an, bis zu welcher Zeit der Buszyklus heruntergefahren werden kann, ohne dass
Kommunikationsfehler auftreten.
11 I/O-Updatezeit
Die Zeit welche das Modul für die Generierung eines Samples benötigt ist durch die I/O-Updatezeit spezifiziert.
Datenblatt V 1.141 X20(c)SOx1x0 Originalbetriebsanleitung
24 VDC
High-Side
Logik
GND
Low-Side
Logik
GND

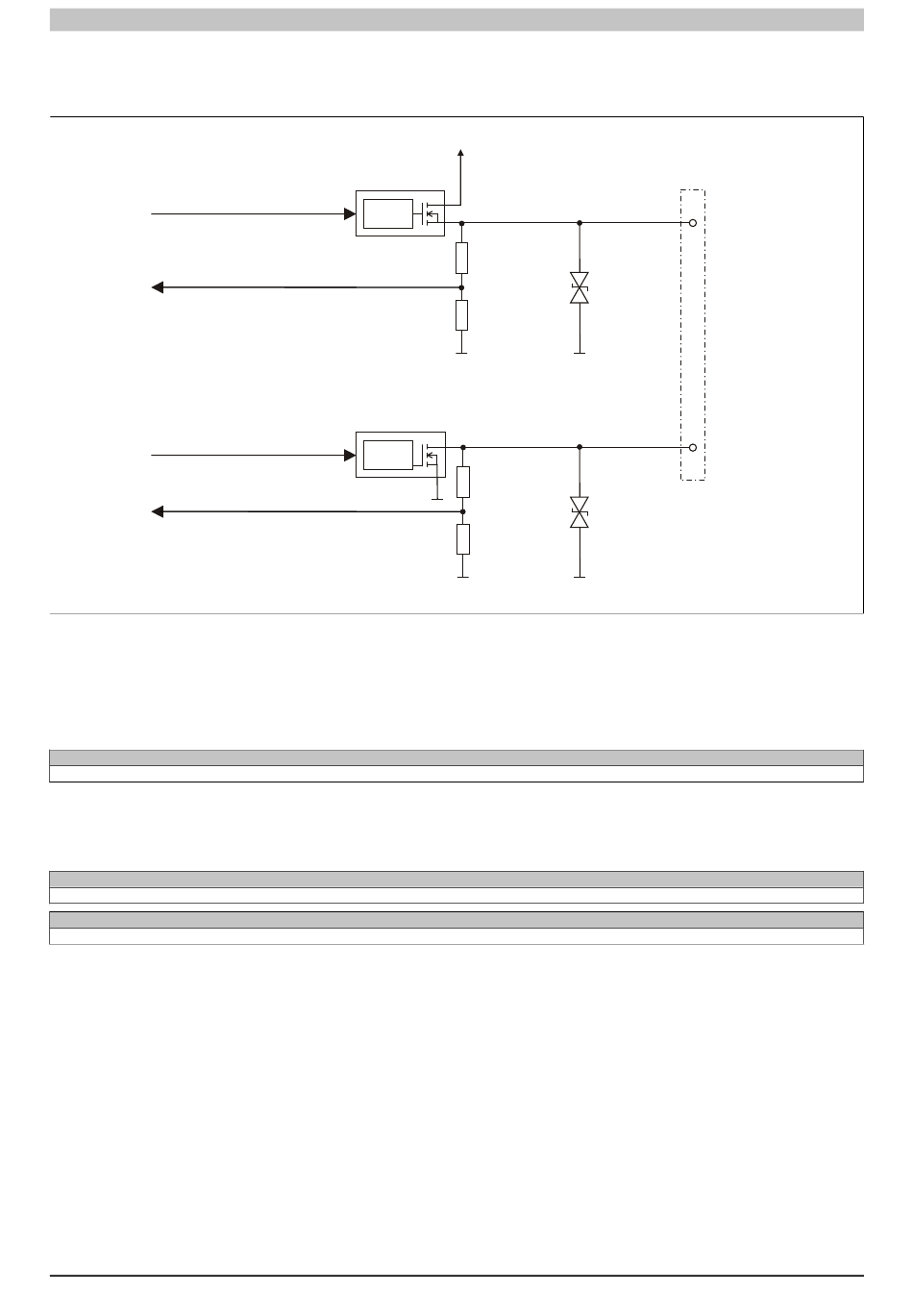

Abbildung 6: Ausgangsschema Typ A
Minimale Zykluszeit
200 μs
Minimale I/O-Updatezeit
400 μs
Maximale I/O-Updatezeit
1600 μs
SO x +
TVS
GND
SO x -
TVS
GND
X20(c)SOx1x0
17
