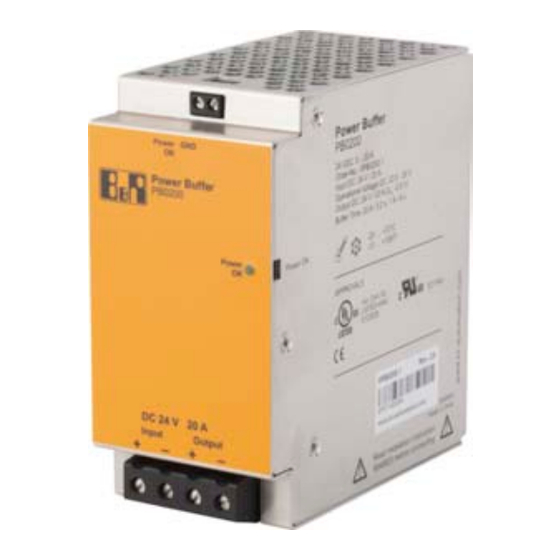

B&R 0PB0200.1 Handbuch

Puffermodul
Vorschau ausblenden
1
2
3
4
5
6
7
8
9
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
0PB0200.1
1 Allgemeines
Kurzzeitige Netzunterbrechungen überbrückt das wartungsfreie Puffermodul auf Kondensatorbasis. So arbeiten
Systeme auch an instabilen Netzen oder werden bei länger andauernden Ausfällen nach Abspeichern aller rele-
vanten Prozessdaten kontrolliert heruntergefahren. Die Überbrückungszeit beträgt 200 ms bei 20 A und 4 s bei
1 A. Zudem steht mit dem Puffermodul ein Energiespeicher für Lastspitzen und zum Auslösen von Sicherungen
zur Verfügung. Zur Funktionsüberwachung dienen ein aktiver Schaltausgang sowie eine Kontrollleuchte. Mit der
integrierten Diode können Verbraucher in gepufferte und ungepufferte Lasten unterteilt werden. Damit verlängert
sich die Pufferzeit und die gepufferten Verbraucher sind vor Fehlern im internen Netz geschützt.
• Pufferung für 24 VDC Verbraucher
• Ausgangsstrom bis 20 A
• Kann für größere Pufferströme und -zeiten parallel geschaltet werden
• Einfach zum Netzteil oder zur Last im 24 VDC Kreis parallel schalten
• Einfaches und problemloses Nachrüsten bestehender Systeme
• Industrietauglich, da Energiespeicherung auf Kondensatorbasis (keine Akkus)
• Hohe MTBF (>500.000 h)
• Internationales Zulassungspaket
• Großer Temperaturbereich von -25 bis 70°C
2 Gestaltung von Sicherheitshinweisen
Die Sicherheitshinweise werden im vorliegenden Datenblatt wie folgt gestaltet:
Sicherheitshinweis
Gefahr!
Warnung!
Vorsicht!
Information:
3 Bestelldaten
Bestellnummer
Kurzbeschreibung
Puffermodul
0PB0200.1
24 VDC Puffermodul, 0-20 A, Pufferzeit 0,2 s bei 20 A bis 4 s
bei 1 A, DIN-Schienen Montage
Beschreibung
Bei Missachtung der Sicherheitsvorschriften und -hinweise besteht Todesgefahr.
Bei Missachtung der Sicherheitsvorschriften und -hinweise besteht die Gefahr schwerer Verletzungen oder großer Sach-
schäden.
Bei Missachtung der Sicherheitsvorschriften und -hinweise besteht die Gefahr von Verletzungen oder Sachschäden.
Wichtige Angaben zur Vermeidung von Fehlfunktionen.
Tabelle 1: Beschreibung der verwendeten Sicherheitshinweise
Tabelle 2: 0PB0200.1 - Bestelldaten
0PB0200.1
Abbildung
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für B&R 0PB0200.1

Inhaltszusammenfassung für B&R 0PB0200.1

  • Seite 1 Wichtige Angaben zur Vermeidung von Fehlfunktionen. Tabelle 1: Beschreibung der verwendeten Sicherheitshinweise 3 Bestelldaten Bestellnummer Kurzbeschreibung Abbildung Puffermodul 0PB0200.1 24 VDC Puffermodul, 0-20 A, Pufferzeit 0,2 s bei 20 A bis 4 s bei 1 A, DIN-Schienen Montage Tabelle 2: 0PB0200.1 - Bestelldaten...

  • Seite 2: Technische Daten

    2,5 W Pufferbetrieb bei 27 A max. 9,8 W Einsatzbedingungen Einbaulage waagrecht senkrecht Nein Belüftung/Kühlung Natürliche Konvektion, kein Lüfter erforderlich Schutzart nach EN 60529 IP20 Schutzklasse III, ohne PE-Anschluss Umgebungsbedingungen Temperatur Betrieb -25 bis 70°C Tabelle 3: 0PB0200.1 - Technische Daten...

  • Seite 3: Normen Und Konformität

    Höhe 130 mm Tiefe 125 mm 67 mm (bei seitlicher Montage) Gewicht 1000 g Tabelle 3: 0PB0200.1 - Technische Daten 5 Normen und Konformität Normen Elektrische Ausrüstung von Maschinen EN 60204 Sicherheitstransformatoren für Schaltnetzteile IEC 61558-2-17 Elektrische Sicherheit (von Einrichtungen der Informationstechnik)
  • Seite 4 0PB0200.1 6 Blockschaltbild Eingang Ausgang Power Good 7 Signalisierung Die LED "DC OK" ermöglicht eine Funktionsauswertung der Stromversorgung direkt am Einsatzort. Zustand 1 Zustand 2 LED "Power Good" Leuchtet Blinkt Aktiver Signalausgang "Power U = 24 V (bezogen auf "-") U = 0 V (bezogen auf "-")
  • Seite 5 0PB0200.1 9 Sicherheitshinweise Information: Beachten Sie vor der Inbetriebnahme: Der Netzanschluss muss fachgerecht ausgeführt und der Schutz gegen elektrischen Schlag sicherge- stellt sein! Alle Zuleitungen müssen ausreichend abgesichert und dimensioniert sein! Alle Ausgangsleitungen müssen dem max. Ausgangstrom des Gerätes entsprechend dimensioniert oder gesondert abgesichert sein! Ausreichend Konvektion muss gewährleistet sein!
  • Seite 6 0PB0200.1 11 Eingang Absicherung der Primärseite Die Installation des Geräts muss entsprechend den Bestimmungen der EN 60950 erfolgen. Zum Geräteschutz ist eine interne Sicherung vorhanden. Ein zusätzlicher Geräteschutz ist nicht erforderlich. Achtung! Löst eine interne Sicherung aus, liegt mit hoher Wahrscheinlichkeit ein Gerätedefekt vor. In dem Fall ist eine Überprüfung des Geräts im Werk erforderlich!

  • Seite 7: Installation

    0PB0200.1 13 Abmessungen Schmale Einbaulage: Einbautiefe 125 mm + Tragschiene (Auslieferungszustand) Flache Einbaulage: Einbautiefe 67 mm + Tragschiene 14 Installation Information: Für eine bestimmungsgemäße Gerätefunktion ist die Einhaltung eines Mindestabstands zu weiteren Geräten nicht erforderlich. Die Hutschiene muss waagerecht montiert werden und die Lüftungsschlitze der Stromversorgung...

  • Seite 8: Montage Auf Hutschiene

    0PB0200.1 15 Montage auf Hutschiene Die Stromversorgung ist auf alle 35 mm-Hutschienen nach EN 60715 aufrastbar. 15.1 Schmale Einbaulage: Montage Setzen Sie das Modul mit der Hutschienenführung an die Oberkante der Hutschiene an und rasten Sie es nach unten ein.

  • Seite 9: Anschluss An Spannungsversorgung

    0PB0200.1 15.2 Flache Einbaulage: Eine flache Einbaulage erreichen Sie durch Montage 90° zur Hutschiene. Montieren Sie dazu den Hutschienen- adapter (UTA 107) wie im Bild beschrieben. Hierzu ist kein weiteres Montagematerial erforderlich. Befestigungsschrauben: Torx T10 (Anzugsmoment 0,8 Nm bis 0,9 Nm).
