8.2 Verdrahtungsfehler

Via roter Kanal LED werden abhängig vom Einsatzfall die in Abschnitt "Fehleraufdeckung" beschriebenen Ver-
drahtungsprobleme aufgedeckt.
Als Folge eines vom Modul erkannten Fehlers wird:
• Die Kanal LED statisch rot gesetzt.
• Das Status-Signal (z. B. (Safe)ChannelOK, (Safe)InputOK, (Safe)OutputOK, usw.) auf (SAFE)FALSE ge-
setzt.
• Das "SafeDigitalInputxx" bzw. das "SafeDigitalOutputxx" Signal auf SAFEFALSE gesetzt.
• Ein Eintrag im Logbuch generiert.
Gefahr!
Erkennbare Fehler (siehe nachfolgende Kapitel) werden vom Modul spätestens innerhalb der Fehler-
aufdeckzeit erkannt. Fehler, die vom Modul nicht bzw. nicht rechtzeitig erkannt werden und zu sicher-
heitskritischen Zuständen führen können, müssen über ergänzende Maßnahmen abgedeckt werden.
Gefahr!
Sorgen Sie eigenverantwortlich dafür, dass nach dem Auftreten eines Fehlers alle notwendigen Repa-
raturmaßnahmen eingeleitet werden, da nachfolgende Fehler eine Gefährdung auslösen können!
8.2.1 Ausgangskanäle Typ A
Gefahr!
Ausgangskanäle des Typs A schalten die Last auch GND seitig ab. Prüfen Sie, ob der von Ihnen an-
geschlossene Aktor eine GND-seitige Abschaltung zulässt. X20 bzw. X67 Systeme unterstützen bei-
spielsweise eine solche Abschaltung nicht.
Gefahr!
Es ist zu beachten, dass eine Verdrahtung von SOx+ über einen Aktor direkt auf GND, sowie eine
direkte Verdrahtung von 24 VDC über einen Aktor auf SOx- unzulässig ist.
Derartige Fehler werden vom Modul nicht aufgedeckt. Der Anwender hat solche Fehler durch eine
sorgfältige Verdrahtung zu vermeiden.
14
SO n + SO n +
SO n - SO n -

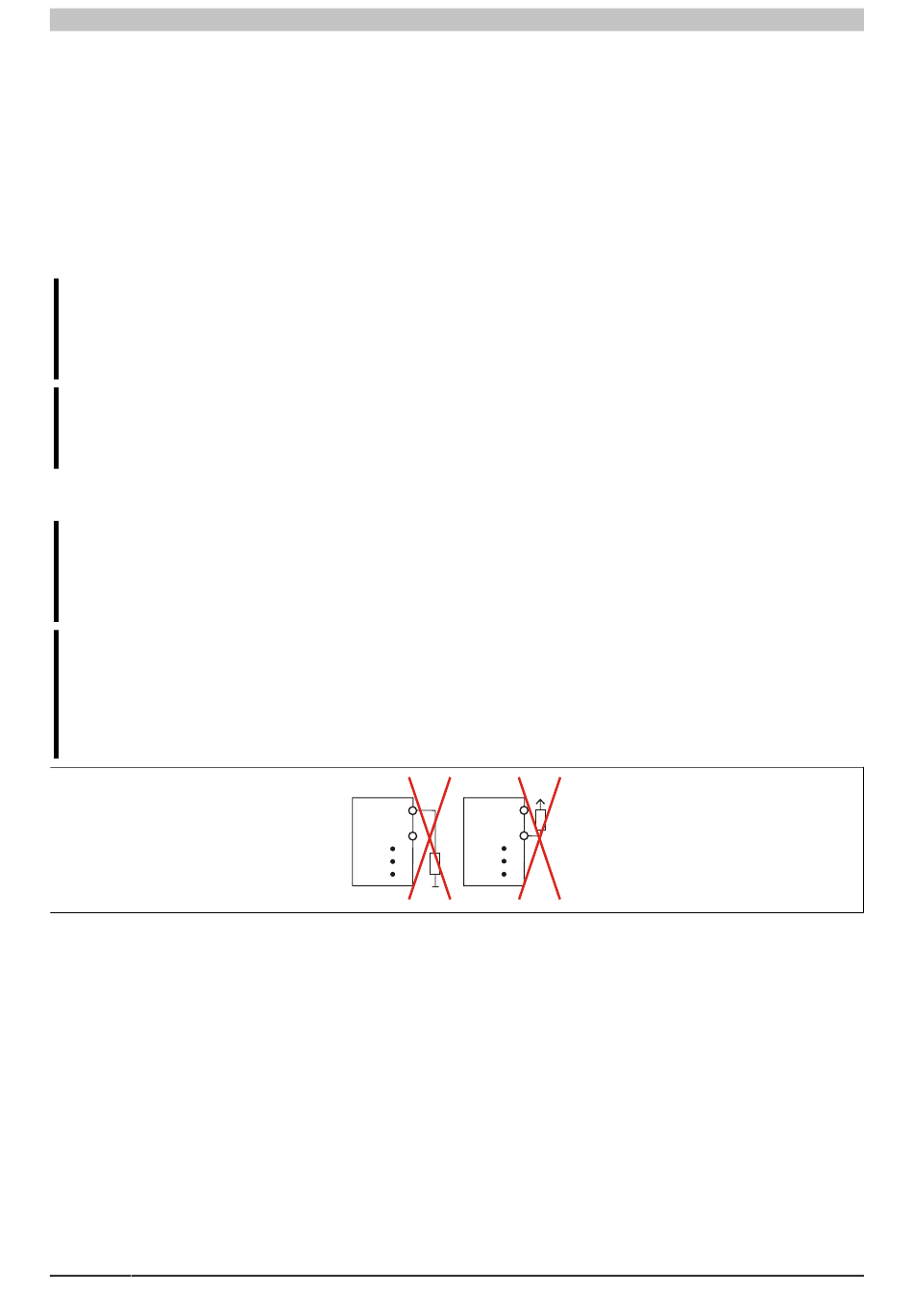

Abbildung 5: Unzulässige Verdrahtung
24 V
