Montage
5.1
Benötigtes Material
5.2
Montageort vorbereiten
5.3
Lieferumfang
5.4
Montageablauf
8024002/2019-05-27 | SICK
Irrtümer und Änderungen vorbehalten
Zur Montage des Gerätes benötigen Sie folgende zusätzliche Materialien:
•
Geerdete Hutschiene (vormontiert)
•
Vorkonfektionierte Leitung (max. 30 m) mit M8-Dose
Seite
8)
•
Vorkonfektionierte Leitung für EtherCAT mit D-codiertem M12-Stecker
„Schnittstellen", Seite
•
Eine oder mehrere Signalquellen (z. B. WLL180T)
•
Kleiner Schlitzschraubendreher
1.
Montieren Sie eine geerdete Hutschiene im Bereich der Anwendung.
2.
Verlegen Sie die beiden vorkonfektionierten Leitungen so, dass sie leicht an die
Anschlüsse des Gerätes angeschlossen werden können. Verwenden Sie ggf.
Kabelkanäle, Kabelbinder und Zugentlastungen.
•
WI180C-EC
•
Kurzanleitung
1.
Packen Sie das Gerät vorsichtig aus.
1
2.

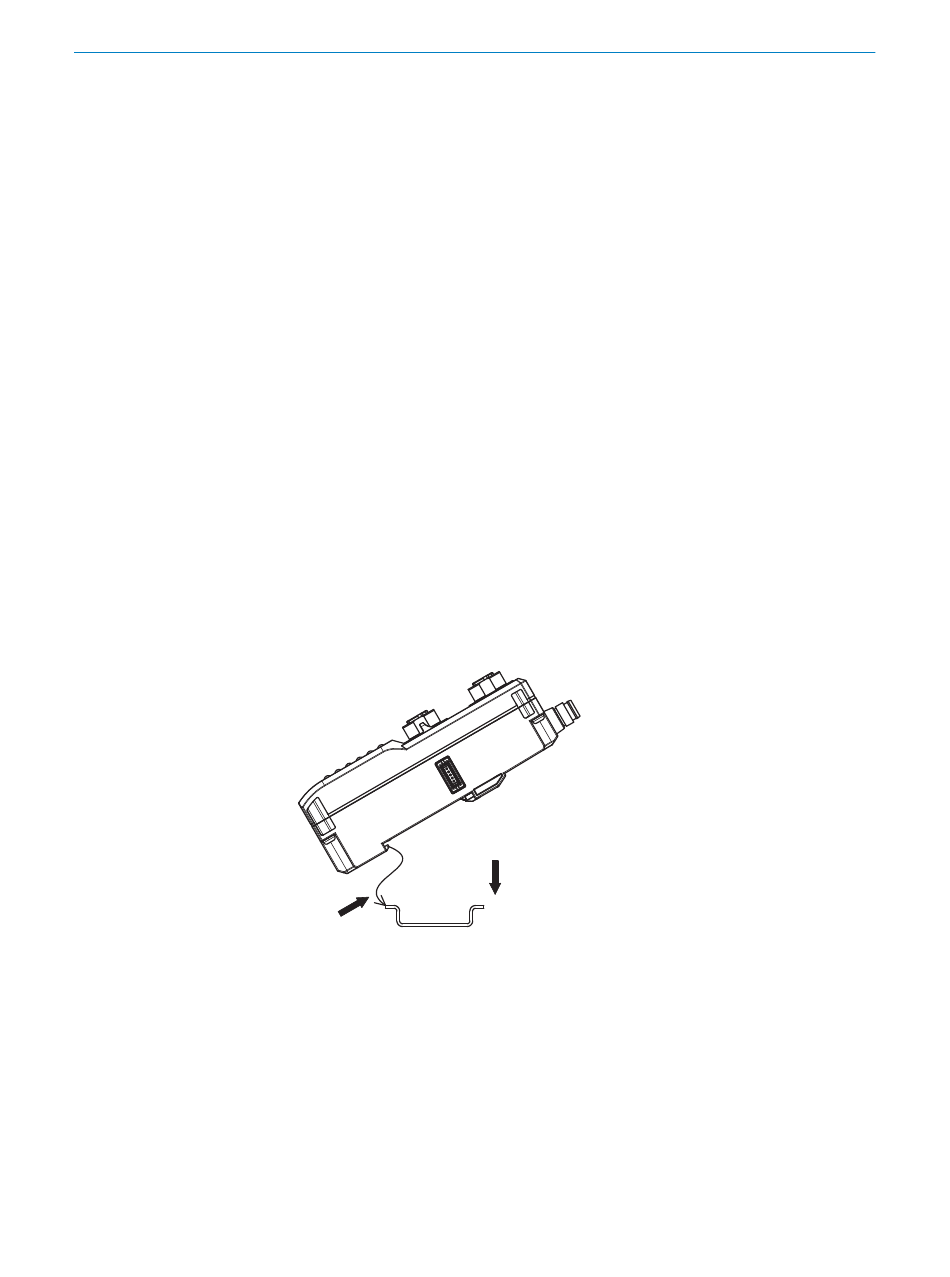

Klemmen Sie das Gerät, wie in der Abbildung dargestellt, auf die Hutschiene.
3.
Klemmen Sie die nachgeschalteten Geräte gemäß deren Montageanleitung auf
die Hutschiene.
8)
2
MONTAGE
(siehe „Schnittstellen",
(siehe
B E T R I E B S A N L E I T U N G | WI180C-EC
