3.3.2
Spannungsversorgung
3.3.3
Erdung
8024002/2019-05-27 | SICK
Irrtümer und Änderungen vorbehalten

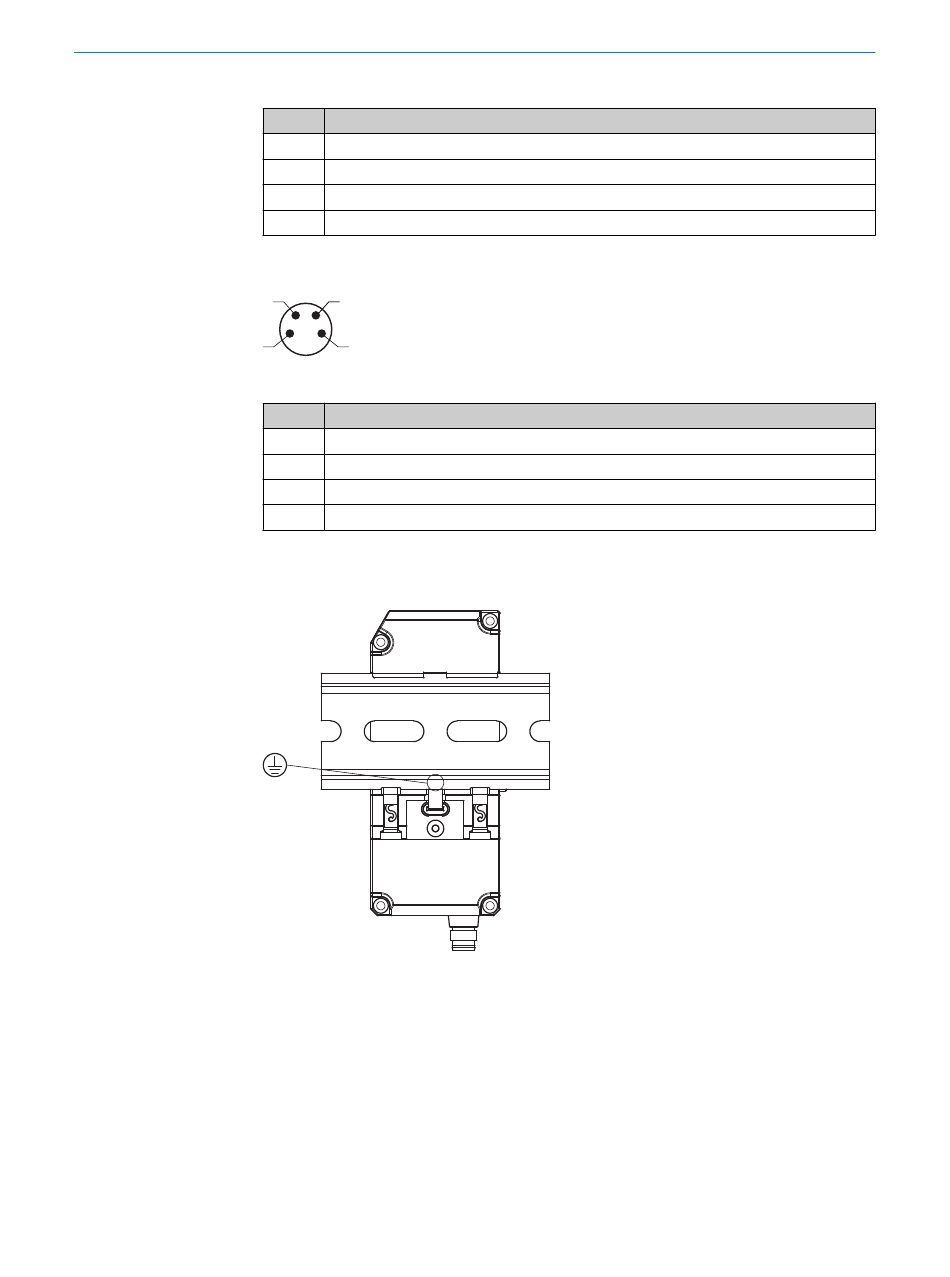

Tabelle 2: Anschlussbelegung EtherCAT
Pin
Anschlussbelegung
1
Tx+
2
Rx+
3
Tx-
4
Rx-
2
4
1
3
Tabelle 3: Anschlussbelegung Spannungsversorgung
Pin
Anschlussbelegung
1
+12 ... 24 VDC
2
Nicht belegt
3
GND
4
Nicht belegt
Das Gerät wird mittels Federkontakt über die Hutschiene geerdet:
PRODUKTBESCHREIBUNG
B E T R I E B S A N L E I T U N G | WI180C-EC
3
9
