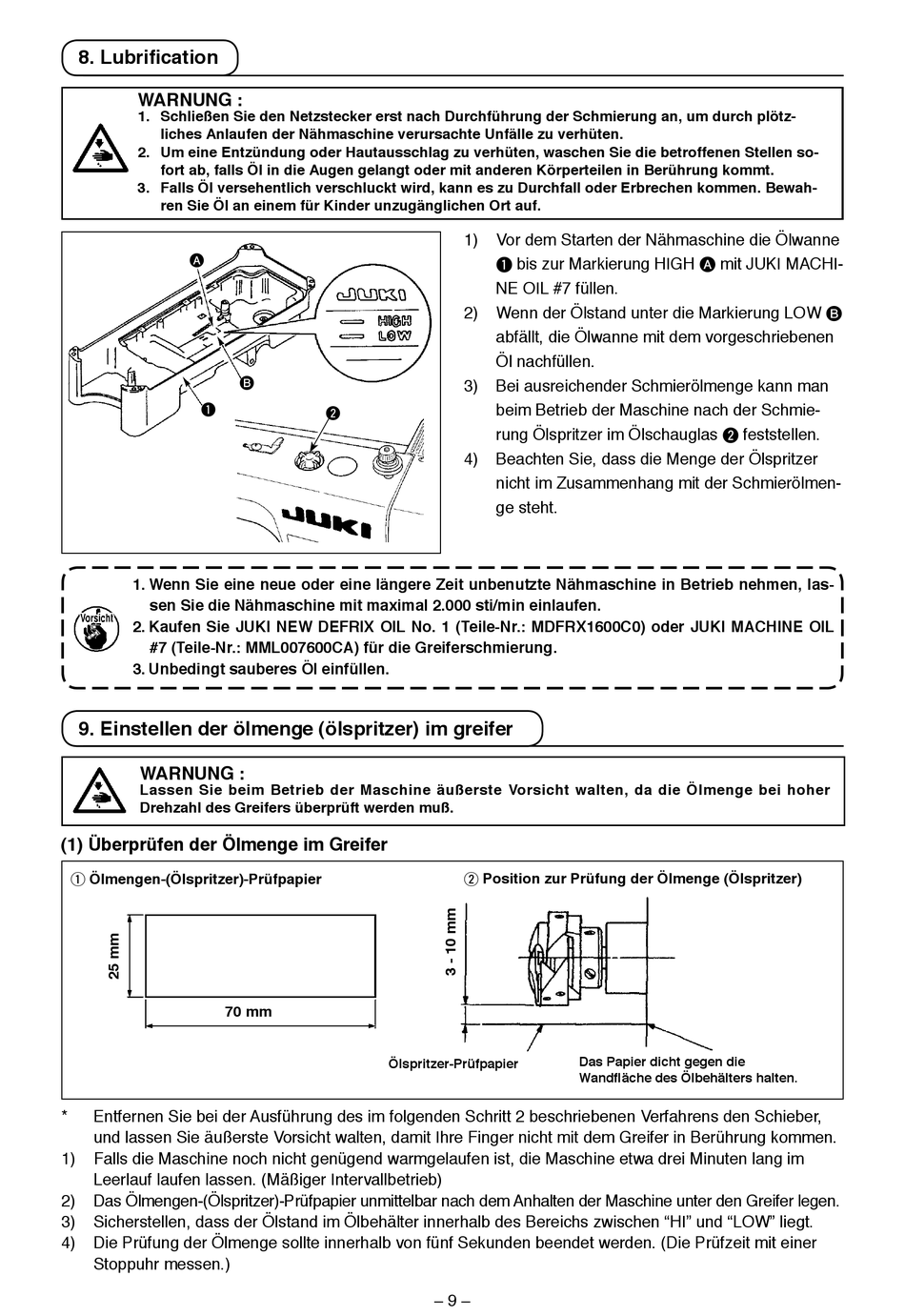

8. Lubrification
WARNUNG :
1. Schließen Sie den Netzstecker erst nach Durchführung der Schmierung an, um durch plötz-
liches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten.
2. Um eine Entzündung oder Hautausschlag zu verhüten, waschen Sie die betroffenen Stellen so-
fort ab, falls Öl in die Augen gelangt oder mit anderen Körperteilen in Berührung kommt.
3. Falls Öl versehentlich verschluckt wird, kann es zu Durchfall oder Erbrechen kommen. Bewah-
ren Sie Öl an einem für Kinder unzugänglichen Ort auf.
A
1
1. Wenn Sie eine neue oder eine längere Zeit unbenutzte Nähmaschine in Betrieb nehmen, las-
sen Sie die Nähmaschine mit maximal 2.000 sti/min einlaufen.
2. Kaufen Sie JUKI NEW DEFRIX OIL No. 1 (Teile-Nr.: MDFRX1600C0) oder JUKI MACHINE OIL
#7 (Teile-Nr.: MML007600CA) für die Greiferschmierung.
3. Unbedingt sauberes Öl einfüllen.
9. Einstellen der ölmenge (ölspritzer) im greifer
WARNUNG :
Lassen Sie beim Betrieb der Maschine äußerste Vorsicht walten, da die Ölmenge bei hoher
Drehzahl des Greifers überprüft werden muß.
(1) Überprüfen der Ölmenge im Greifer
1 Ölmengen-(Ölspritzer)-Prüfpapier
70 mm
*
Entfernen Se be der Ausführung des m folgenden Schrtt 2 beschrebenen Verfahrens den Scheber,
und lassen Se äußerste Vorscht walten, damt Ihre Fnger ncht mt dem Grefer n Berührung kommen.
)
Falls de Maschne noch ncht genügend warmgelaufen st, de Maschne etwa dre Mnuten lang m
Leerlauf laufen lassen. (Mäßger Intervallbetreb)
2)
Das Ölmengen-(Ölsprtzer)-Prüfpaper unmttelbar nach dem Anhalten der Maschne unter den Grefer legen.
3)
Scherstellen, dass der Ölstand m Ölbehälter nnerhalb des Berechs zwschen "HI" und "LOW" legt.
4)
De Prüfung der Ölmenge sollte nnerhalb von fünf Sekunden beendet werden. (De Prüfzet mt ener
Stoppuhr messen.)
B
2
Ölspritzer-Prüfpapier
)
Vor dem Starten der Nähmaschne de Ölwanne
1 bs zur Markerung HIGH A mt JUKI MACHI-
NE OIL #7 füllen.
2)
Wenn der Ölstand unter de Markerung LOW B
abfällt, de Ölwanne mt dem vorgeschrebenen
Öl nachfüllen.
3)
Be ausrechender Schmerölmenge kann man
bem Betreb der Maschne nach der Schme-
rung Ölsprtzer m Ölschauglas 2 feststellen.
4)
Beachten Se, dass de Menge der Ölsprtzer
ncht m Zusammenhang mt der Schmerölmen-
ge steht.
2 Position zur Prüfung der Ölmenge (Ölspritzer)
Das Papier dicht gegen die
Wandfläche des Ölbehälters halten.
– 9 –
