Die Installation der microKEYER II erfolgt in mehreren Schritten:
1) Vorbereitung des microKEYER II, Einstellung auf das verwendete Funkgerät
2) Installation der microHAM USB Device Router Software (urouter) auf dem Computer
3) Einrichtung des microHAM CODEC (Soundkarte im microKEYER II)
4) Einrichtung der USB Device Router (urouter) Software
5) Einstellung der NF Pegel
1. Schalten Sie Ihr Funkgerät aus und machen Sie die Anschlüsse auf der Rückseite des microKEYER II
zugänglich.
2. Stecken Sie den DB37M-Stecker des Funkgerätekabels in den RADIO-Anschluß auf der Rückseite des
microKEYER II. Verbinden Sie alle Anschlüsse des Funkgerätekabels zu den jeweiligen Anschlüssen am
Transceiver.
3. Falls Ihr Transceiver zwei getrennte Empfänger hat (FT-1000D, FT-1000MP, FT-2000, FT-9000, Orion,
IC-7800, K3, usw.) dann verbinden Sie den NF-Ausgang des zweiten Empfängers mit dem SUB RX
Eingang des microKEYER II.
4. Schliessen Sie das normale Mikrofon an den RJ45 MIC Eingang an. Falls Ihr
Mikrofon einen runden Foster-Stecker hat, verwenden Sie bitte das mitgelieferte
Adapterkabel.

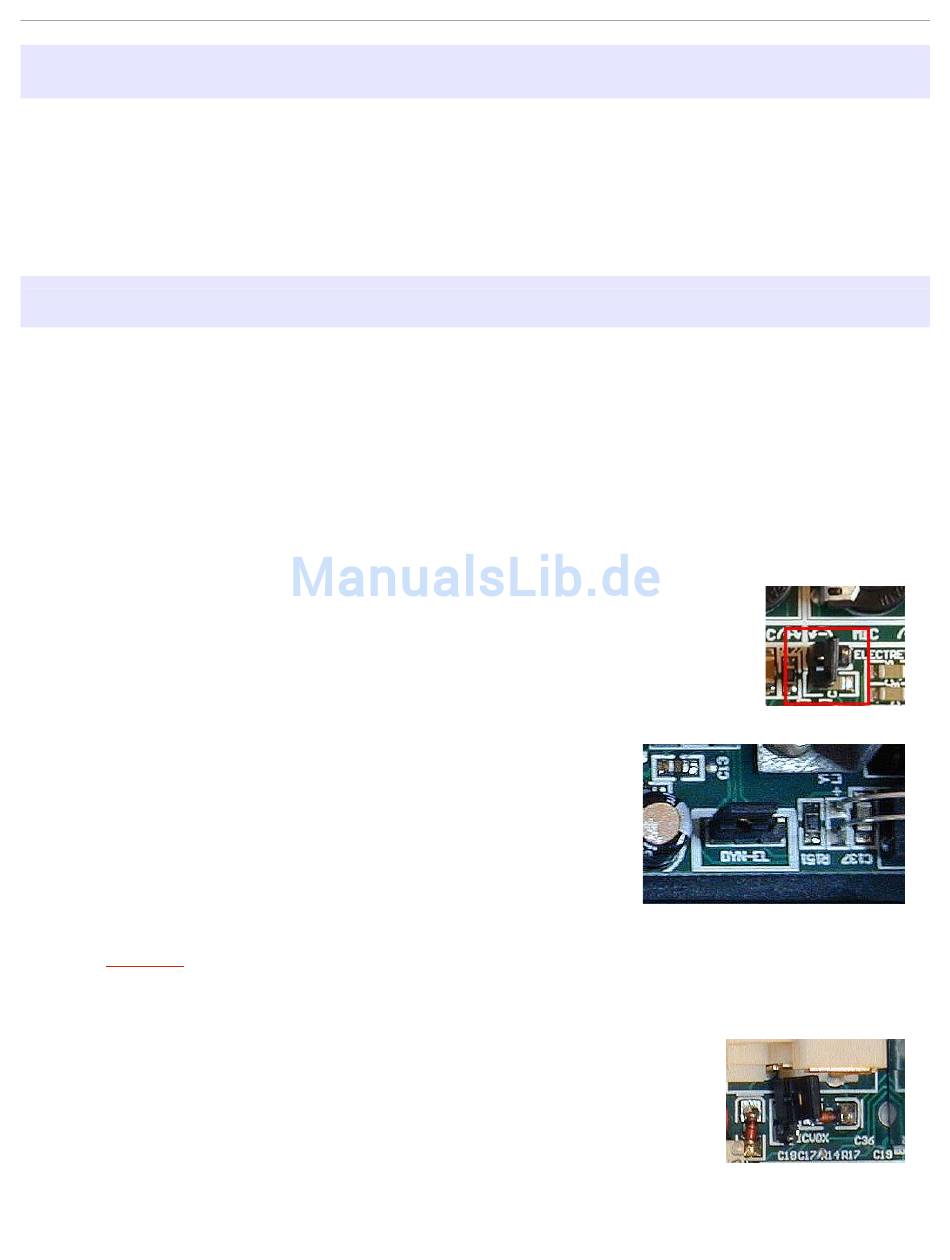

5. Falls Ihr Transceiver ein Electret-Mikrofon verwendet (fast alle Icom), öffnen Sie
den microKEYER II und setzen Sie die Steckbrücke 'ELECTRET'. Diese
Steckbrücke befindet sich direkt vor den drei Trimmern in der Mitte der Platine.
6. Falls Sie ein zweites Mikrofon verwenden, so schliessen Sie dieses
bitte an die 3.5mm Klinkenbuchse auf der Vorderseite des
microKEYER II an.
Falls dieses zweite Mikrofon eine Electretkapsel verwendet (das ist
beim Heil 'iC' Element und bei vielen Computer-Sprechgarnituren der
Fall) dann setzen Sie die Steckbrücke DYN-EL auf Position 'EL'.
Diese Steckbrücke befindet sich direkt hinter dem EXT MIC Anschluß
auf der Platine.
Hinweis: Eine Electretkapsel muss an beide Anschlüsse: 'Spitze' und 'Ring' des 3.5mm
Stereosteckers angeschlossen werden. Es kann kein Monostecker verwendet werden.
7. Schliessen Sie Ihre Morsetaste an den Anschluß PADDLE an.
8. Falls Sie einen Icom-Transceiver verwenden, dann setzen Sie bitte die
Steckbrücke ICVOX im Inneren des microKEYER II. Diese Steckbrücke
befindet sich auf der Platine direkt hinter dem PTT IN Anschluß.
Falls Sie keinen Icom-Transceiver verwenden, dann verbinden Sie bitte die
Anschlüsse PTT Out (Linear) Ihres Funkgerätes mit dem PTT IN Anschluß des
microKEYER II, ein Cinch/Cinch Kabel liegt bei.
microHAM © 2007 Alle Rechte vorbehalten

4 - Installation

Vorbereitung des microKEYER II

9
