microHAM microKEYER II Installationsanleitung Seite 7

10. PA PTT
PTT Ausgang für Leistungsverstärker (Endstufe)

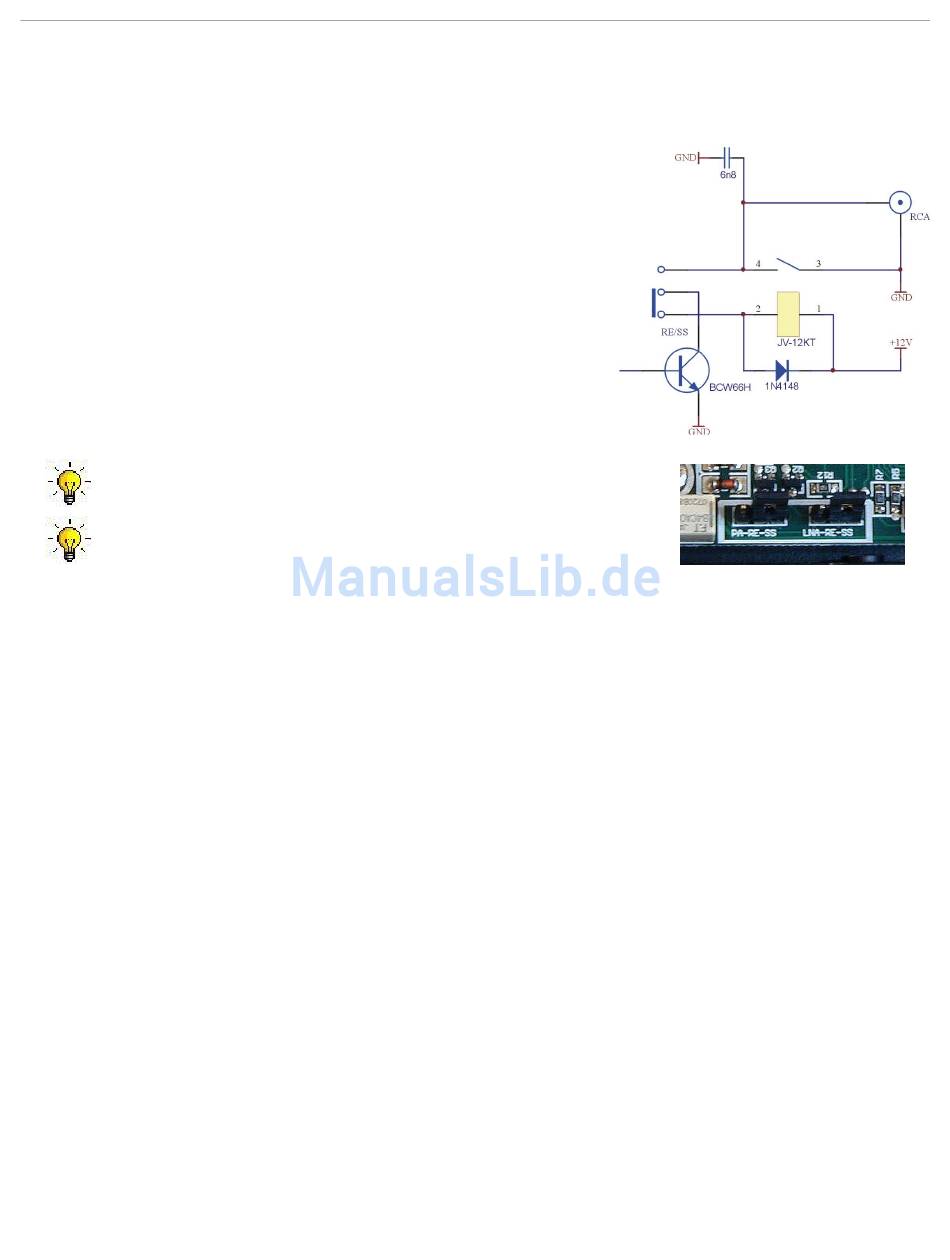

Der Ausgangstreiber ist von der Stellung der internen Steckbrücke abhängig (Solid State =
Transistor, Relay = Relaiskontakt).
Anschluß: Cinch, schaltet gegen Masse wenn aktiv.
Innenleiter – Signal
Mit der Steckbrücke in Position 'SS' wird der
Schalttransistor (Open Collector) auf den Ausgang
gelegt. Der Transistor kann bis zu 45V/0.8A schalten.
Diese Einstellung ist für moderne PAs mit
elektronischer Tastung geeignet. Bitte überprüfen Sie
die Spezifikation Ihrer Endstufe damit die benötigte
Schaltleistung nicht die Möglichkeiten des Transistors
übersteigt. Falls die PA mehr Schaltleistung benötigt,
setzen Sie die Steckbrücke bitte auf Position 'RE',
diese Stellung verbindet den Relaiskontakt mit dem
Ausgang. Maximale Werte sind 48V AC/DC @ 1A.
TIP: Falls Sie sich über die benötigte Schaltleistung der PA
nicht im Klaren sind, verwenden Sie bitte die Position 'RE'.
TIP: die RE/SS Steckbrücke befindet sich am Rand der
Platine, direkt vor den PA PTT und LNA PTT Ausgängen.
11. GND
Ground, Anschluß für Stationserde
12. SUB RX
NF-Eingang vom Transceiver kommend, für zweiten Empfangskanal (rechter Kanal).
13. POWER
Einschalter
14. PADDLE
Eingang für Morsepaddle, 6.3mm (1/4") Stereo Klinkenbuchse
Spitze – Punkt; Ring – Strich; Aussenleiter - Masse
Hinweis: Die Polarität der Taste kann über Einstellungen in der 'Router' Software
verändert werden.
15. PS/2
6 pol. MiniDIN für PS/2 Tastatur oder 10er-Tastatur
16. FOOTSW
Cinchbuchse für Fußtaster. Aktiv wenn gegen Masse geschaltet, die Polarität kann in der
Router-Software verändert werden.
Innenleiter – Signal; Aussenleiter – Masse
17. LNA PTT
PTT Ausgang für Vorverstärker oder RX-Antennenumschaltung
Cinchbuchse, Innenleiter – Signal; Aussenleiter – Masse
Siehe auch: 10 – PA PTT
microHAM © 2007 Alle Rechte vorbehalten
Aussenleiter – Masse
