3 – Beschreibung der Bedienelemente und Anschlüsse
1. DC 13.8V
Spannungsversorgung - 2.1 x 5.5 mm Hohlsteckerbuchse, Mittenleiter ist Plus
Wichtiger Hinweis: Bitte stellen Sie die richtige Polarität sicher!
2. MONI
Mono-Ausgang für Lautsprecher, Mithörsignal (Monitor)
3. MIC
Anschluß für das Mikrofon des Transceivers
RJ45 Buchse
4. RADIO
DB37F Anschluß für das Transceiverkabel
Siehe Anhang A für Belegung
5. MKD
Nicht verwendet
6. USB
USB 'B' Buchse für Computeranschluß
Benötigt ein Standard USB A-B Kabel (im Lieferumfang)
7. CI-V
Zusätzlicher CI-V Ausgang zur Steuerung externer Geräte, die das Icom CI-V Protokoll
verwenden (z.B. PW-1 Endstufe).
8. iLINK
6 pol. MiniDIN Buchse für externe Gerätesteuerung
9. PTT IN
Anschluß für PTT Ausgang des Transceivers (Send) - erkennt Sendezustand des Trx bei
Verwendung von VOX oder CAT-PTT Signal.
microHAM © 2007 Alle Rechte vorbehalten

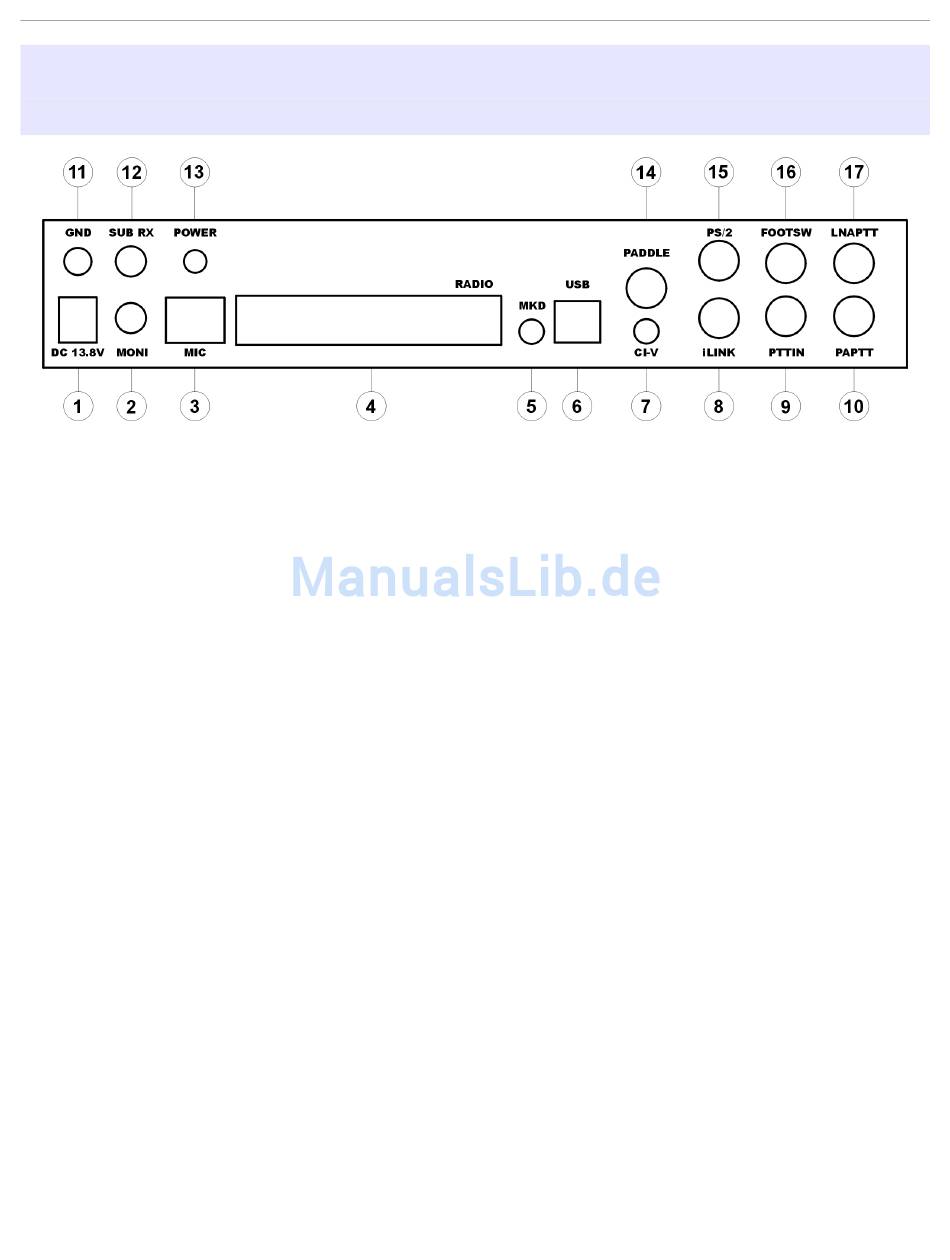

Rückseite
