MI 3109 EurotestPV Lite
3 Beschreibung des Geräts
3.1 Bedienoberfläche
Legende:
LCD
1
2
3
4 TEST
5 ESC
6 TAB
Hintergrundbeleuchtung,
7
Kontrast
8 ON/OFF
9 HELP/CAL
Funktionsauswahl -
10
NEXT
Funktionsauswahl -
11
BACK
12 MEM
13 Grüne LED
Rote LED

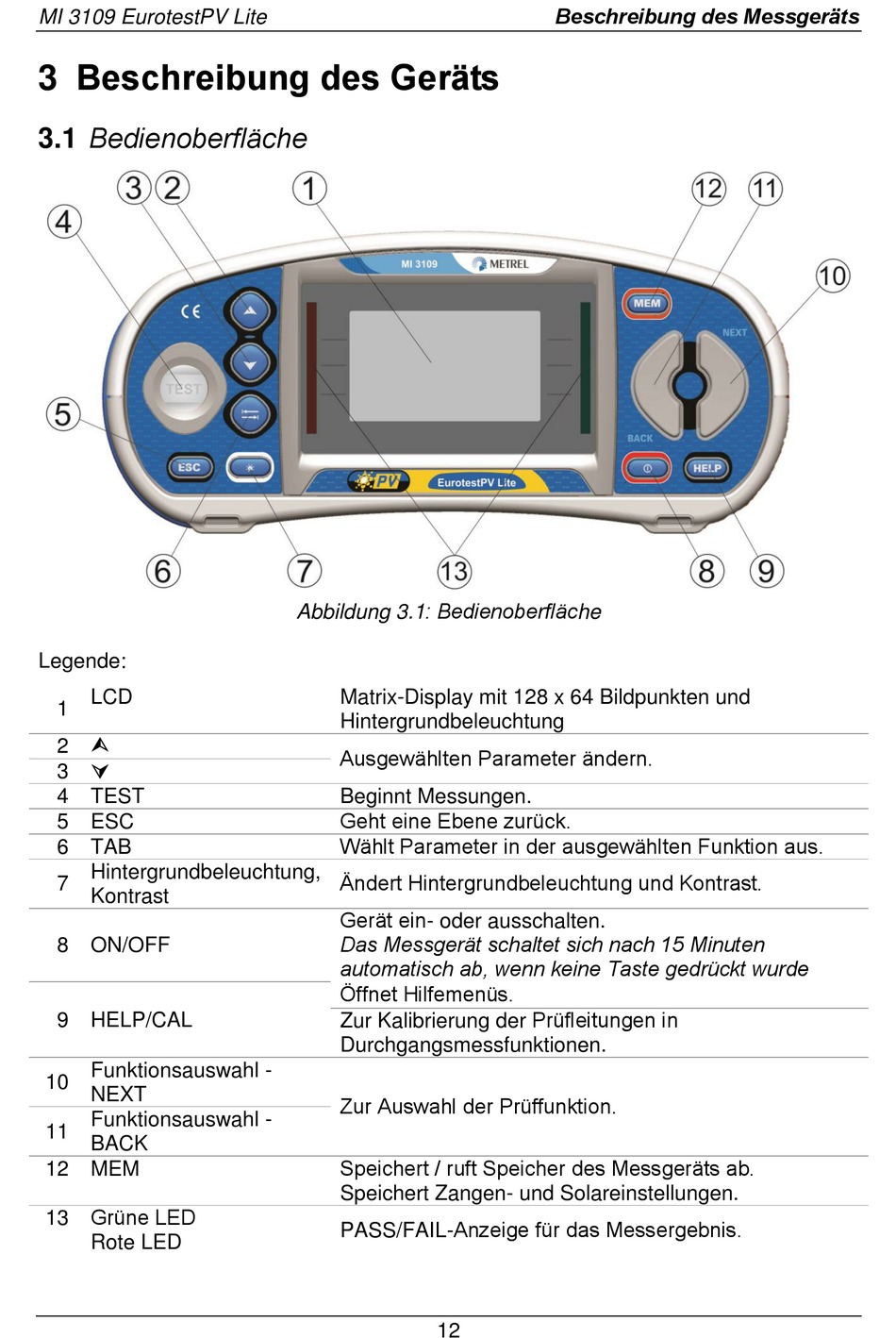

Abbildung 3.1: Bedienoberfläche
Matrix-Display mit 128 x 64 Bildpunkten und
Hintergrundbeleuchtung
Ausgewählten Parameter ändern.
Beginnt Messungen.
Geht eine Ebene zurück.
Wählt Parameter in der ausgewählten Funktion aus.
Ändert Hintergrundbeleuchtung und Kontrast.
Gerät ein- oder ausschalten.
Das Messgerät schaltet sich nach 15 Minuten
automatisch ab, wenn keine Taste gedrückt wurde
Öffnet Hilfemenüs.
Zur Kalibrierung der Prüfleitungen in
Durchgangsmessfunktionen.
Zur Auswahl der Prüffunktion.
Speichert / ruft Speicher des Messgeräts ab.
Speichert Zangen- und Solareinstellungen.
PASS/FAIL-Anzeige für das Messergebnis.
12
Beschreibung des Messgeräts
