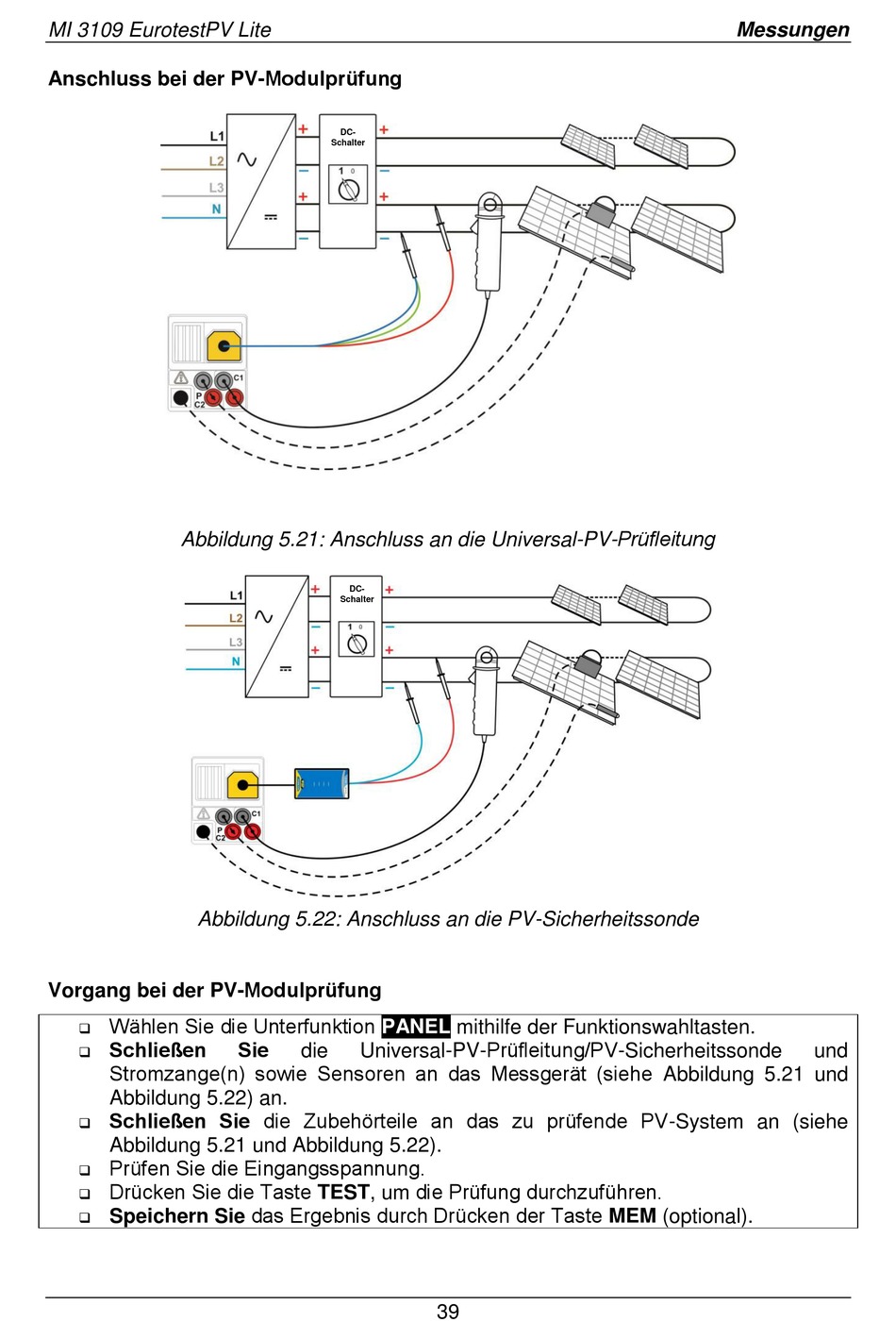

MI 3109 EurotestPV Lite
Anschluss bei der PV-Modulprüfung
Abbildung 5.21: Anschluss an die Universal-PV-Prüfleitung
Abbildung 5.22: Anschluss an die PV-Sicherheitssonde
Vorgang bei der PV-Modulprüfung
Wählen Sie die Unterfunktion
Schließen
Stromzange(n) sowie Sensoren an das Messgerät (siehe Abbildung 5.21 und
Abbildung 5.22) an.
Schließen Sie die Zubehörteile an das zu prüfende PV-System an (siehe
Abbildung 5.21 und Abbildung 5.22).
Prüfen Sie die Eingangsspannung.
Drücken Sie die Taste TEST, um die Prüfung durchzuführen.
Speichern Sie das Ergebnis durch Drücken der Taste MEM (optional).
DC-
Schalter
DC-
Schalter
PANEL
Sie
die
Universal-PV-Prüfleitung/PV-Sicherheitssonde
mithilfe der Funktionswahltasten.
39
Messungen
und
