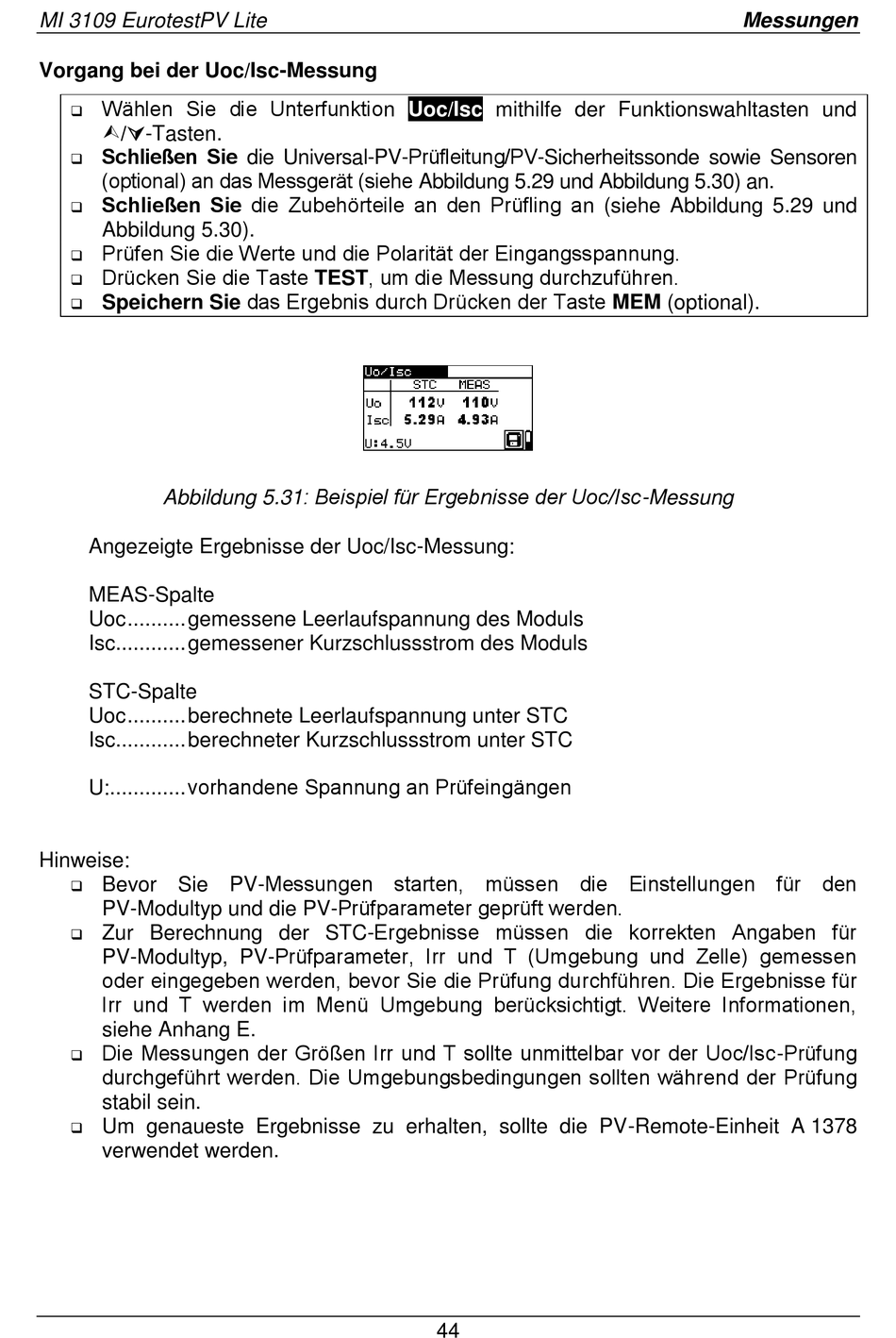

MI 3109 EurotestPV Lite
Vorgang bei der Uoc/Isc-Messung
Wählen Sie die Unterfunktion

/-Tasten.
Schließen Sie die Universal-PV-Prüfleitung/PV-Sicherheitssonde sowie Sensoren

(optional) an das Messgerät (siehe Abbildung 5.29 und Abbildung 5.30) an.
Schließen Sie die Zubehörteile an den Prüfling an (siehe Abbildung 5.29 und

Abbildung 5.30).
Prüfen Sie die Werte und die Polarität der Eingangsspannung.

Drücken Sie die Taste TEST, um die Messung durchzuführen.

Speichern Sie das Ergebnis durch Drücken der Taste MEM (optional).

Abbildung 5.31: Beispiel für Ergebnisse der Uoc/Isc-Messung
Angezeigte Ergebnisse der Uoc/Isc-Messung:
MEAS-Spalte
Uoc .......... gemessene Leerlaufspannung des Moduls
Isc............ gemessener Kurzschlussstrom des Moduls
STC-Spalte
Uoc .......... berechnete Leerlaufspannung unter STC
Isc............ berechneter Kurzschlussstrom unter STC
U:............. vorhandene Spannung an Prüfeingängen
Hinweise:
Bevor Sie PV-Messungen starten, müssen die Einstellungen für den

PV-Modultyp und die PV-Prüfparameter geprüft werden.
Zur Berechnung der STC-Ergebnisse müssen die korrekten Angaben für

PV-Modultyp, PV-Prüfparameter, Irr und T (Umgebung und Zelle) gemessen
oder eingegeben werden, bevor Sie die Prüfung durchführen. Die Ergebnisse für
Irr und T werden im Menü Umgebung berücksichtigt. Weitere Informationen,
siehe Anhang E.
Die Messungen der Größen Irr und T sollte unmittelbar vor der Uoc/Isc-Prüfung

durchgeführt werden. Die Umgebungsbedingungen sollten während der Prüfung
stabil sein.
Um genaueste Ergebnisse zu erhalten, sollte die PV-Remote-Einheit A 1378

verwendet werden.
Uoc/Isc mithilfe der Funktionswahltasten und
44
Messungen
