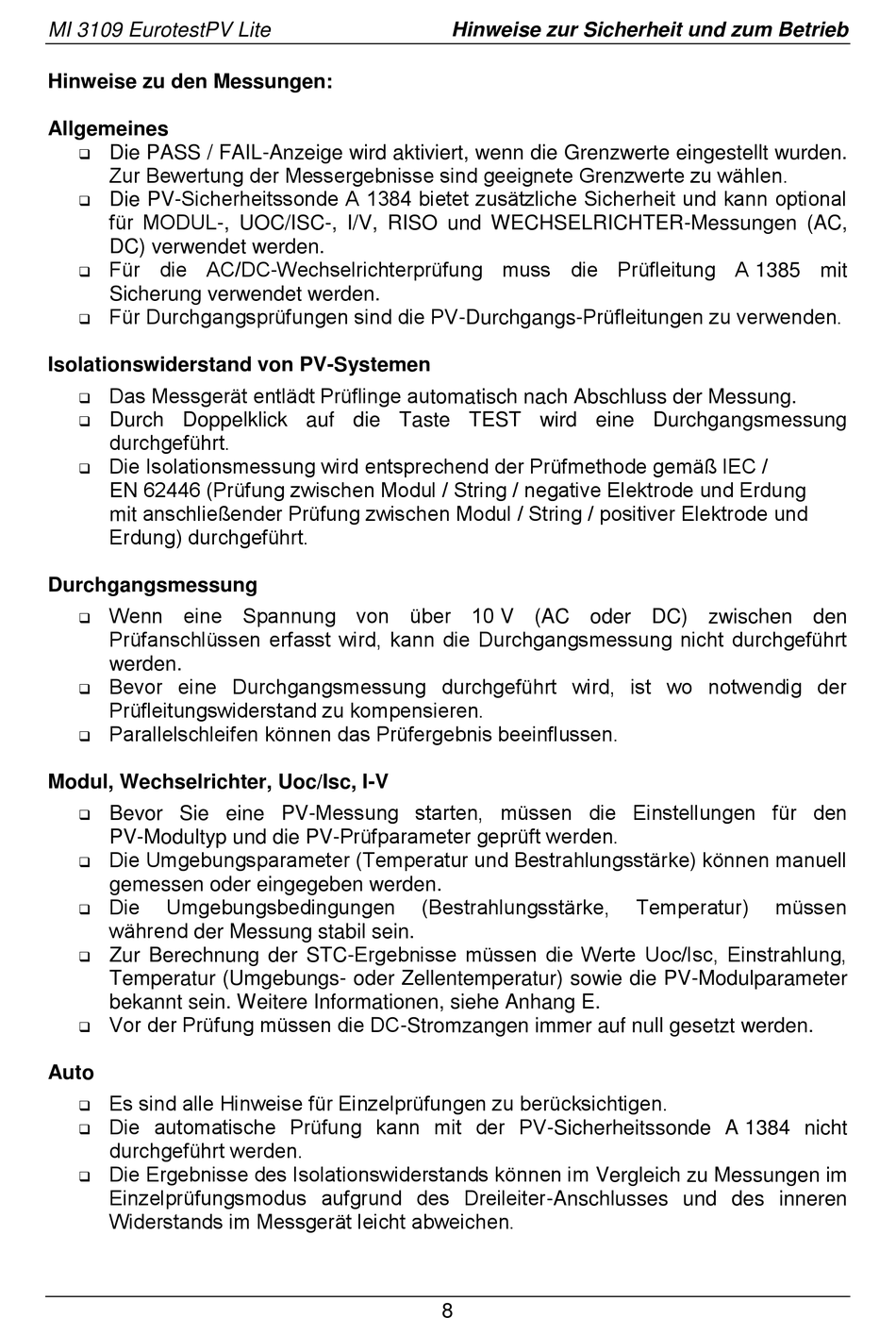

MI 3109 EurotestPV Lite
Hinweise zu den Messungen:
Allgemeines
Die PASS / FAIL-Anzeige wird aktiviert, wenn die Grenzwerte eingestellt wurden.

Zur Bewertung der Messergebnisse sind geeignete Grenzwerte zu wählen.
Die PV-Sicherheitssonde A 1384 bietet zusätzliche Sicherheit und kann optional

für MODUL-, UOC/ISC-, I/V, RISO und WECHSELRICHTER-Messungen (AC,
DC) verwendet werden.
Für die AC/DC-Wechselrichterprüfung muss die Prüfleitung A 1385 mit

Sicherung verwendet werden.
Für Durchgangsprüfungen sind die PV-Durchgangs-Prüfleitungen zu verwenden.

Isolationswiderstand von PV-Systemen
Das Messgerät entlädt Prüflinge automatisch nach Abschluss der Messung.

Durch Doppelklick auf die Taste TEST wird eine Durchgangsmessung

durchgeführt.
Die Isolationsmessung wird entsprechend der Prüfmethode gemäß IEC /

EN 62446 (Prüfung zwischen Modul / String / negative Elektrode und Erdung
mit anschließender Prüfung zwischen Modul / String / positiver Elektrode und
Erdung) durchgeführt.
Durchgangsmessung
Wenn eine Spannung von über 10 V (AC oder DC) zwischen den

Prüfanschlüssen erfasst wird, kann die Durchgangsmessung nicht durchgeführt
werden.
Bevor eine Durchgangsmessung durchgeführt wird, ist wo notwendig der

Prüfleitungswiderstand zu kompensieren.
Parallelschleifen können das Prüfergebnis beeinflussen.

Modul, Wechselrichter, Uoc/Isc, I-V
Bevor Sie eine PV-Messung starten, müssen die Einstellungen für den

PV-Modultyp und die PV-Prüfparameter geprüft werden.
Die Umgebungsparameter (Temperatur und Bestrahlungsstärke) können manuell

gemessen oder eingegeben werden.
Die Umgebungsbedingungen

während der Messung stabil sein.
Zur Berechnung der STC-Ergebnisse müssen die Werte Uoc/Isc, Einstrahlung,

Temperatur (Umgebungs- oder Zellentemperatur) sowie die PV-Modulparameter
bekannt sein. Weitere Informationen, siehe Anhang E.
Vor der Prüfung müssen die DC-Stromzangen immer auf null gesetzt werden.

Auto
Es sind alle Hinweise für Einzelprüfungen zu berücksichtigen.

Die automatische Prüfung kann mit der PV-Sicherheitssonde A 1384 nicht

durchgeführt werden.
Die Ergebnisse des Isolationswiderstands können im Vergleich zu Messungen im

Einzelprüfungsmodus aufgrund des Dreileiter-Anschlusses und des inneren
Widerstands im Messgerät leicht abweichen.
Hinweise zur Sicherheit und zum Betrieb
(Bestrahlungsstärke,
8
Temperatur) müssen
