MI 3108 EurotestPV
3
Legende:
1 Infoschild unten
2 Tragegurthalterungen
3 Seitenabdeckungen
3.4 Lieferumfang und Zubehör

3.4.1 Standard-Lieferumfang MI 3109

Messgerät

Gepolsterte Tragetasche

AC/DC-Stromzange

Universal-PV-Prüfleitung, 3 x 1,5 m

PV-Durchgangsprüfleitung, 2 x 1,5 m

Prüfspitze, 3-tlg.

Krokodilclip, 3-tlg.

PV MC 4 Adapterstecker

PV MC 4 Adapterbuchse

PV MC 3 Adapterstecker

PV MC 3 Adapterbuchse

NiMH-Akkus

Stromversorgungsadapter

Satz Trageriemen

RS232-PS/2-Kabel

USB-Kabel

CD mit Bedienungsanleitung

Kurzform der Bedienungsanleitung

Kalibrierzertifikat

2
Continuity
R Low (EN 61557-4)
R: 0.12 1999
Test current: min. ±200mA at 2
Open-circuit voltage: 6.5V 9.0V
Continuity 7mA
R: 0.0 1999 Test current: max. 8.5mA
Open-circuit voltage: 6.5V
Insulation resistance (EN 61557-2)
R: 0.18M 199.9M , U =50V ,100 V
N
R: 0.12M 999M , U = 500V , 1kV
N
U: 0V 1200V
Nominal voltages: 100V , 250V , 500V , 1kV
Measuring current: min. 1mA at R =U
N N
Short-circuit current: < 3mA
Line impedance (EN 61557-3)
R : 0. 17 1999 I : 0. 20 A 1 4
L-N(L) PSC
Nominal voltage: 100V 440V / 15Hz 500Hz
Fault loop impedance (EN 61557-3)
R : 0. 17 1999
L-PE
I : 0. 14 A 1 4 . kA
PFC
Nominal voltage: 100V 264V / 15Hz 500Hz
Voltage, frequency
U: 0V 440V / f: 15Hz 500Hz
Phase rotation (EN 61557-7)
Nominal voltage: 100V 440V / 1 5Hz 5
Results: 1.2.3 or 2.1.3

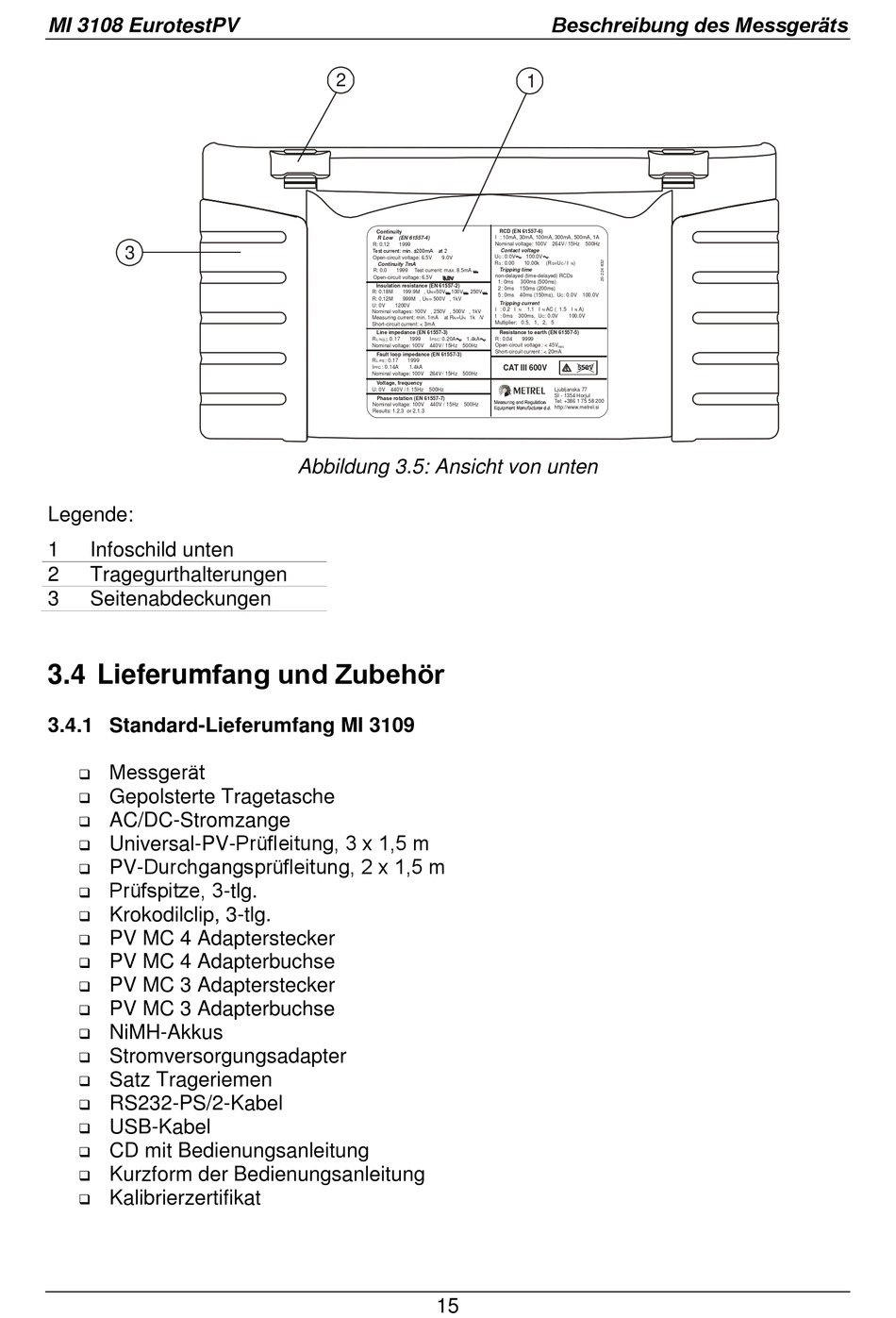

Abbildung 3.5: Ansicht von unten
