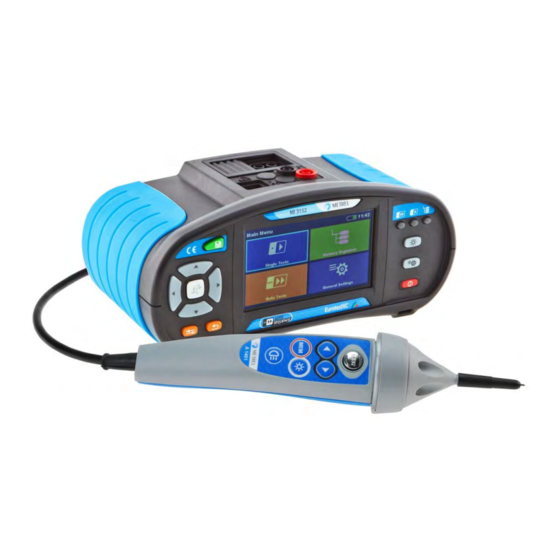

METREL EurotestXC Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. METREL Anleitungen
  4. Messgeräte
  5. EurotestXC
  6. Bedienungsanleitung

METREL EurotestXC Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EurotestXC:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

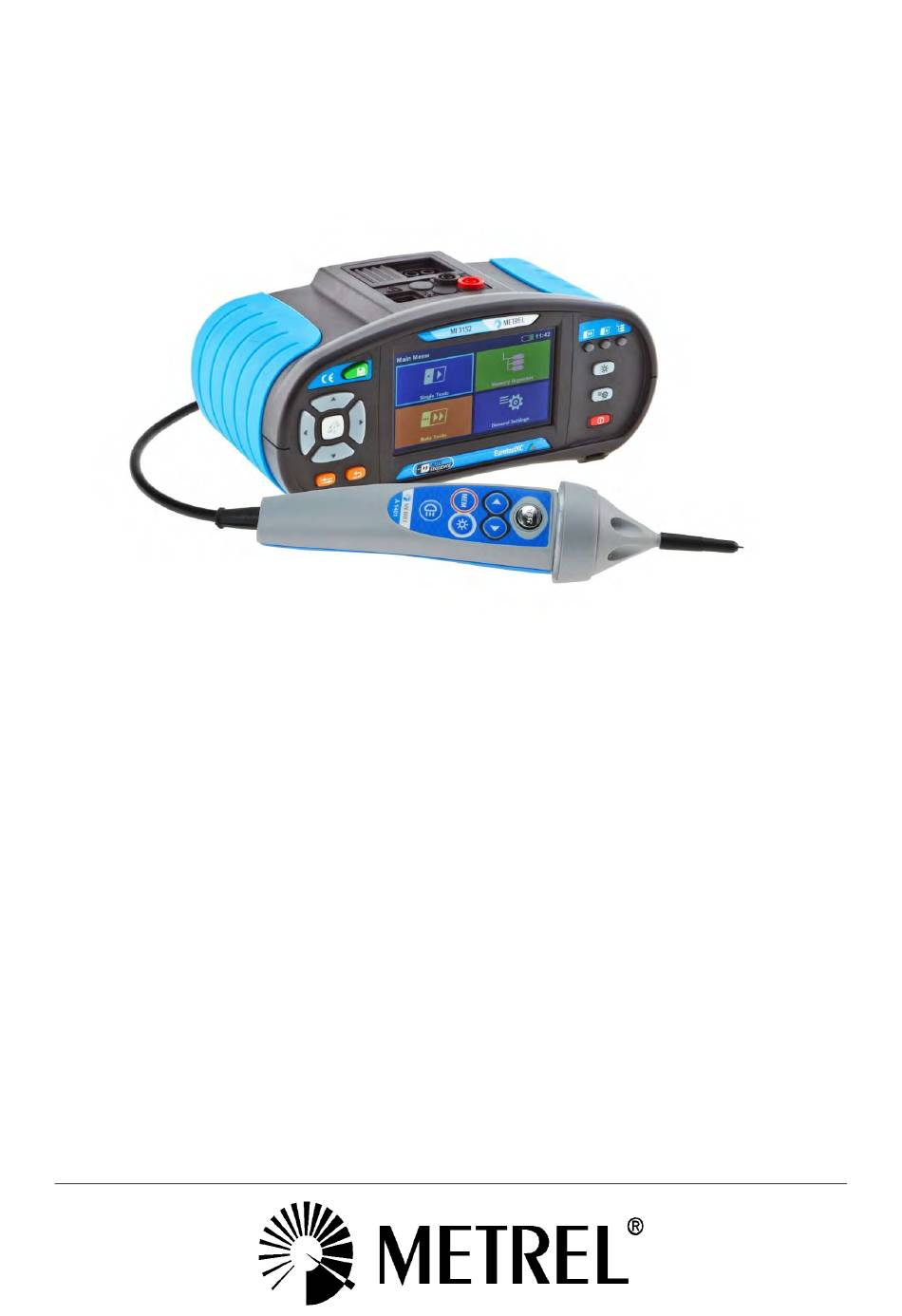

EurotestXC
MI 3152
EurotestXC 2,5 kV
MI 3152H
Bedienungsanleitung
Version 1.2.3, Code no. 20 752 490
Source document: Version 1.2.4, Code no. 20 752 411
Inhaltsverzeichnis
loading

Verwandte Anleitungen für METREL EurotestXC

Inhaltszusammenfassung für METREL EurotestXC

  • Seite 1 EurotestXC MI 3152 EurotestXC 2,5 kV MI 3152H Bedienungsanleitung Version 1.2.3, Code no. 20 752 490 Source document: Version 1.2.4, Code no. 20 752 411...

  • Seite 2: Hersteller

    Verträglichkeit erfüllt. © 2015 Metrel Die Handelsnamen Metrel, Smartec, Eurotest und Autosequence sind in Europa und anderen Ländern eingetragene oder angemeldete Warenzeichen. Diese Veröffentlichung darf ohne schriftliche Genehmigung durch METREL weder vollständig noch teilweise vervielfältigt oder in sonstiger Weise verwendet werden.

  • Seite 3: Inhaltsverzeichnis

    Batterie und Aufladen ....................14 Geltende Normen ......................15 Messgerätesatz und Zubehör ................. 16 Standard-Lieferumfang MI 3152 EurotestXC ............... 16 Standard-Lieferumfang MI 3152H EurotestXC 2,5kV ..........16 2.2.1 Optionales Zubehör ....................16 Gerätebeschreibung ....................17 Vorderseite........................17 Anschlussfeld ........................ 18 Rückseite ........................
  • Seite 4 MI 3152(H) EurotestXC (2,5 kV) Inhaltsverzeichnis 4.8.9 Einen Workspace exportieren .................. 44 Memory Organizer ....................45 Menü Memory Organizer ....................45 5.1.1 Messung und Bewertungen ..................45 5.1.2 Strukturobjekte ......................46 5.1.3 Arbeiten mit dem Baum Menü .................. 47 Einzelprüfungen ....................... 66 Auswahl- Modus ......................
  • Seite 5 MI 3152(H) EurotestXC (2,5 kV) Inhaltsverzeichnis AUTO TN – Auto Test Sequenzen für TN Erdungssystem ohne RCD ..... 137 AUTO IT – Auto Test Sequenz für IT Erdungssystem (nur MI 3152) ......139 Kommunikation ...................... 142 USB und RS232 Kommunikation ................142 Bluetooth Kommunikation ..................
  • Seite 6 MI 3152(H) EurotestXC (2,5 kV) Inhaltsverzeichnis – Commander (A 1314, A 1401) ................176 Anhang C Sicherheitsrelevante Warnhinweise: ..............176 Batterie ........................176 Beschreibung der Commander-Geräte ..............176 Betrieb der Commander-Geräte ................. 177 – Strukturobjekte ....................179 Anhang D...

  • Seite 7: Allgemeine Beschreibung

    1.1.1 Sicherheitshinweise Um ein hohes Maß an der Bediensicherheit bei der Durchführung verschiedener Messungen mit dem EurotestXC Messgerät zu erreichen und auch die Schäden an der Prüfausrüstung zu vermeiden, müssen die folgenden allgemeinen Warnhinweise beachtet werden: Lesen Sie dieses Benutzerhandbuch sorgfältig durch, sonst kann der Gebrauch ...

  • Seite 8: Warnhinweise Am Gerät

    MI 3152(H) EurotestXC (2,5 kV) Allgemeine Beschreibung Schließen Sie keine Spannungsquelle an den C1 / C2-Eingängen an. Sie sind nur  zum Anschluss von Stromzangen vorgesehen. Die max. Eingangsspannung beträgt 3V! 1.1.2 Warnhinweise am Gerät Lesen Bedienungsanleitung besonders  aufmerksam.« Das Symbol erfordert eine Handlung! Das Kennzeichen auf Ihrem Messgerät bescheinigt, dass es...

  • Seite 9: Hinweise Zu Den Messfunktionen

    MI 3152(H) EurotestXC (2,5 kV) Allgemeine Beschreibung 1.1.5 Hinweise zu den Messfunktionen Isolationswiderstand Der Messbereich wird bei Verwendung des Commander- Prüfstecker verringert.  Wenn eine Spannung höher als 30 V (AC oder DC) zwischen den Prüfanschlüssen  festgestellt wird, wird die Messung nicht durchgeführt.
  • Seite 10 MI 3152(H) EurotestXC (2,5 kV) Allgemeine Beschreibung Prüfungen auf Empfindlichkeit Idn(+) und Idn(-) werden bei selektiven RCDs Typen  weggelassen. Die Auslösezeitmessung für B und B+ RCD-Typen in der AUTO-Funktion wird mit  sinusförmigen Prüfstrom durchgeführt, während die Auslösestrommessung mit DC Prüfstrom durchgeführt wird (nur MI 3152).
  • Seite 11 MI 3152(H) EurotestXC (2,5 kV) Allgemeine Beschreibung Siehe weitere Erläuterungen zu einzelnen Prüfungen / Messungen ausgewählter Auto  Test Sequenzen.

  • Seite 12: Prüfung Potential Auf Dem Pe-Anschluss

    MI 3152(H) EurotestXC (2,5 kV) Allgemeine Beschreibung 1.2 Prüfung Potential auf dem PE-Anschluss In bestimmten Fällen kann durch Fehler an der Schutzleiteranlage oder anderen zugänglichen Metallteilen Spannung anliegen. Dies ist eine sehr gefährliche Situation, da die Teile mit der Betriebserdung verbunden sind. Um die Installation ordnungsgemäß auf diesen Fehler hin überprüfen, sollte die...
  • Seite 13 MI 3152(H) EurotestXC (2,5 kV) Allgemeine Beschreibung Schließen Sie die Prüfleitungen am Messgerät an.  Schließen Sie die Prüfleitungen am Prüfling an., siehe Abbildung 1.1 und Abbildung  1.2. Berühren Sie Prüfspitze für mindestens zwei Sekunden.  Falls der PE-Anschluss mit einer Phasenspannung verbunden ist, wird eine Warnmeldung angezeigt, der Gerätesummer wird aktiviert, weitere Messungen in den...

  • Seite 14: Batterie Und Aufladen

    Zeitraum nicht benutzt wird. Es können Alkali- oder wieder aufladbare NiMH-Akkus der Größe AAA verwendet  werden. Metrel empfiehlt nur den Einsatz von wieder aufladbaren Batterien von 2100 mAh oder mehr. Während des Ladens der Akkuzellen können unvorhersehbare chemische Prozesse ...

  • Seite 15: Geltende Normen

    MI 3152(H) EurotestXC (2,5 kV) Allgemeine Beschreibung 1.4 Geltende Normen Die EurotestXC-Instrumente werden in gemäß den folgenden Vorschriften gebaut und geprüft: Elektromagnetische Verträglichkeit (EMV) EN 61326-1 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen Klasse B (handgehaltene Geräte in kontrollierten elektromagnetischen...

  • Seite 16: Messgerätesatz Und Zubehör

    "Leitfaden Prüfen Verifizierung  Niederspannungsanlagen" Handbuch und PC-Software EurolinkPRO. Kurzanleitung  Kalibrierzertifikat  2.2 Standard-Lieferumfang MI 3152H EurotestXC 2,5kV Standard-Lieferumfang MI 3152H EurotestXC 2,5kV  Gepolsterte Tragetasche  Erdungssatz 3-Leitungen, 20 m  Commander- Prüfstecker  Prüfleitung, 3 x 1,5 m ...

  • Seite 17: Gerätebeschreibung

    MI 3152(H) EurotestXC (2,5 kV) Gerätebeschreibung 3 Gerätebeschreibung 3.1 Vorderseite Abbildung 3.1: Vorderseite Farbdisplay mit Touch Screen SPEICHER-Taste Speichert die aktuellen Messergebnisse CURSER Tasten Navigieren in den Menüs RUN-Taste Start / Stop der ausgewählten Messung. Öffnet ausgewähltes Menü oder ausgewählte Option Ansicht der verfügbaren Werte der ausgewählten Parameter /...

  • Seite 18: Anschlussfeld

    MI 3152(H) EurotestXC (2,5 kV) Gerätebeschreibung Shortcut-Taste für den Aufruf des Menü Auto-Test. 3.2 Anschlussfeld Abbildung 3.2: Anschlussfeld Ladebuchse USB Kommunikationsschnittstelle Kommunikation mit PC USB (1.1) PS/2 Kommunikationsschnittstelle Kommunikation mit der seriellen PC-Schnittstelle RS232 Anschluss für optionale Messadapter Anschluss für Barcode- /RFID-Lesegeräte...

  • Seite 19: Rückseite

    MI 3152(H) EurotestXC (2,5 kV) Gerätebeschreibung 3.3 Rückseite Abbildung 3.3: Rückansicht Abdeckung Batterie-/Sicherungsfach Schrauben für Abdeckung Batterie-/ Sicherungsfach Infoschild Rückseite Abbildung 3.4: Batterie- und Sicherungsfach...
  • Seite 20 MI 3152(H) EurotestXC (2,5 kV) Gerätebeschreibung Sicherung F1 M 315 mA / 250 V Sicherung F2 und F3 F 4 A / 500 V (Schaltleistung 50 kA) Schild mit Seriennummer Batteriezellen Größe AA, Alkaline/ wieder aufladbar NiMH Abbildung 3.5: Unterseite...

  • Seite 21: Tragen Des Messgeräts

    MI 3152(H) EurotestXC (2,5 kV) Gerätebeschreibung 3.4 Tragen des Messgeräts Im Standard-Lieferumfang ist ein Tragegurt enthalten. Das Messgerät kann auf verschiedene Arten getragen werden. Der Bediener kann je nach Bedienart eine der folgenden Beispielarten anwenden: Das Messgerät hängt um den Hals des...
  • Seite 22 MI 3152(H) EurotestXC (2,5 kV) Gerätebeschreibung Abbildung 3.6: Erste Methode Abbildung 3.7: Alternative Methode Prüfen Sie den sicheren Sitz regelmäßig.

  • Seite 23: Gerätebedienung

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4 Bedienung des Messgeräts Die Bedienung des CE MultiTesterXA erfolgt über eine Tastatur oder Touch Sreen. 4.1 Allgemeine Bedeutung der Tasten Cursor-Tasten: Auswahl der entsprechenden Option  Run-Taste Bestätigen der ausgewählten Option  Start und Stop der Messungen ...

  • Seite 24: Allgemeine Bedeutung Der Touch-Gesten

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.2 Allgemeine Bedeutung der Touch-Gesten Tippen (kurz auf die Touch-Oberfläche mit der Fingerspitze) wird verwendet, um:  Auswahl der entsprechenden Option  Bestätigen der ausgewählten Option  Start und Stop der Messungen Streichen / wischen (berühren, bewegen) hoch /runter: ...

  • Seite 25: Virtuelle Tastatur

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.3 Virtuelle Tastatur Abbildung 4.1: Virtuelle Tastatur Umschaltung zwischen Groß- und Kleinschreibung Nur aktiv, wenn Buchstaben Tastaturbelegung ausgewählt ist. Rück-Taste Löscht letztes Zeichen oder alle ausgewählten Zeichen. (Falls 2 Sekunden lang gedrückt, werden alle Zeichen ausgewählt).

  • Seite 26: Anzeige Und Akustische Signale

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.4 Anzeige und akustische Signale 4.4.1 Spannungsmonitor Der Spannungsmonitor zeigt online die Spannungen an den Prüfanschlüssen und Informationen über aktive Prüfanschlüsse im AC-Messmodus an. Online-Spannungen werden zusammen Angabe Prüfanschlüsse angezeigt. Alle drei Prüfklemmen werden für die ausgewählte Messung benutzt.

  • Seite 27: Batterieanzeige

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.4.2 Batterieanzeige Die Batterieanzeige zeigt den Ladezustand der Batterie und den Anschluss des externen Ladegeräts an. Batteriekapazitätsanzeige Batterie ist in gutem Zustand Batterie ist voll aufgeladen Geringer Ladestand. Batterie ist zu schwach, um ein korrektes Ergebnis zu gewährleisten.
  • Seite 28 MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung Messgerät ist überhitzt. Die Messung ist nicht erlaubt, bis die Temperatur unter dem zulässigen Grenzwert sinkt. Während der Messung wurde hohes Störrauschen festgestellt. Messergebnisse sind möglicherweise beeinträchtigt. Anzeige der Rauschspannung oberhalb von 5 V zwischen H und E-Terminals während Erdungswiderstandsmessung.

  • Seite 29: Ergebnisanzeige

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.4.4 Ergebnisanzeige Das Messergebnis liegt innerhalb der voreingestellten Grenzwerte (BESTANDEN). Das Messergebnis liegt außerhalb der voreingestellten Grenzwerte (NICHT BESTANDEN). Die Messung wurde abgebrochen Beachten Sie angezeigte Warnungen und Meldungen. Die RCD t und RCD I Messungen werden nur durchgeführt, wenn die Berührungsspannung in der Vorprüfung bei Nenndifferenzstrom geringer ist...

  • Seite 30: Messgeräte Hauptmenü

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.5 Messgeräte Hauptmenü Im Hauptmenü können verschiedene Hauptbedienmenüs ausgewählt werden. Abbildung 4.2: Hauptmenü Auswahl Einzelprüfungen Menü für Einzelprüfungen siehe Kapitel 6 Einzelprüfungen. Auto Tests Menü für kundenspezifische Prüfungen siehe Kapitel 8 Auto Test. Memory Organizer Menü...

  • Seite 31: Allgemeine Einstellungen

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.6 Allgemeine Einstellungen Im Menü Allgemeine Einstellungen können die allgemeinen Parameter und Einstellungen des Messgerätes eingegeben oder angezeigt werden. Abbildung 4.3: Menü Grundeinstellungen Auswahl Sprache Auswahl der Gerätesprache Energiesparmodus Helligkeit des LCD, Aktivieren / Deaktivieren der Bluetooth...

  • Seite 32: Energiesparmodus

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung Abbildung 4.4: Menü Sprache 4.6.2 Energiesparmodus In diesem Menü können verschiedene Optionen zum Verringern des Leistungsverbrauchs eingestellt werden. Abbildung 4.5: Menü Energiesparmodus Helligkeit Einstellen der LCD Helligkeit Energieeinsparung bei niedriger Stufe: ca. LCD- Einstellen des Zeitintervalls für das Ausschalten des LCD. LCD wird nach Abschaltzeit Drücken...

  • Seite 33: Datum Und Uhrzeit

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.6.3 Datum und Uhrzeit In diesem Menü kann das Datum und die Uhrzeit eingestellt werden. Abbildung 4.6: Einstellung Datum und Uhrzeit Hinweis: Wenn die Batterien für länger als 1 Minute entfernt werden, geht das eingestellte Datum ...
  • Seite 34 MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung [A 1018, A 1019, A1391] Variante des Stromzange Stromzangen Bereich A 1018:[20 A] Messbereich für den ausgewählten A1019: [20 A] Stromzange A 1391: [40 A, 300 A] Der Messbereich des Messgerätes ist zu berücksichtigen. Messbereich der Stromzange kann höher sein als der des Messgeräts.

  • Seite 35: Grundeinstellungen

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung ½I 2I 5I N N N N Allgemeine RCDs > 1999 ms < 300 ms < 150 ms < 40 ms (unverzögert)     Selektive RCDs > 1999 ms 130 ms < t <...

  • Seite 36: Messgeräte Information

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung Abbildung 4.8: Menü Grundeinstellungen Warnung: Folgende kundenspezifischen Einstellungen gehen verloren wenn das Gerät auf die Grundeinstellungen zurückgesetzt wird: Messwertgrenzen und Parameter  Globale Parameter und Systemeinstellungen im Menü Grundeinstellungen.  Wenn die Batterien für länger als 1 Minute entfernt werden, gehen die ...

  • Seite 37: Geräte Profile

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.7 Geräte Profile In diesem Menü kann ein Geräteprofil aus den verfügbaren Profilen ausgewählt werden. Abbildung 4.10: Menü Geräteprofil Das Gerät verwendet verschiedene spezifische System- und Messeinstellungen in Bezug auf den Umfang der Arbeiten oder das Land in dem es verwendet wird. Die spezifischen Einstellungen sind in Geräteprofilen gespeichert.

  • Seite 38: Menü Workspace Manager

    Datenspeicher gespeichert sind, verwaltet. 4.8.1 Workspaces und Exports Das Arbeiten mit dem MI 3152(H) EurotestXC kann mit Hilfe der Workspaces und Exports organisiert und strukturiert werden. Die Workspaces und Exports enthalten alle relevanten Daten (Messwerte, Parameter, Grenzwerte, Strukturobjekte) der einzelnen Tätigkeit.

  • Seite 39: Arbeiten Mit Workspaces

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.8.3 Arbeiten mit Workspaces Im Messgerät kann immer nur ein Workspace zur selben Zeit geöffnet sein. Der im Workspace Manager ausgewählte Workspace wird im Memory Organizer geöffnet. Abbildung 4.12: Menü Workspace Auswahl Markiert den geöffneten Workspace im Memory Organizer.

  • Seite 40: Arbeiten Mit Exports

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.8.4 Arbeiten mit Exports Abbildung 4.13: Menü Workspace Manager Exports Auswahl Löscht den ausgewählten Export. Für weitere Informationen siehe Kapitel 4.8.7 Einen Workspace / Export löschen. Importiert einen neuen Workspace von Export. Für weitere Informationen siehe Kapitel 4.8.8 Einen Workspace importieren.

  • Seite 41: Einen Neuen Workspace Hinzufügen

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.8.5 Einen neuen Workspace hinzufügen. Vorgehensweise Neue Workspaces können aus dem  Workspace Manager Bildschirm hinzugefügt werden. Neuen Workspace hinzufügen.  Nach der Auswahl des neuen Workspace wird eine Tastatur zur Eingabe des Namens des neuen Workspace angezeigt.

  • Seite 42: Einen Workspace Öffnen

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.8.6 Einen Workspace öffnen Vorgehensweise Der Workspace kann aus einer Liste im  Workspace Manager-Bildschirm ausgewählt werden. Öffnet einen Workspace im Workspace  Manager. Der geöffnete Workspace ist mit einem blauen Punkt markiert. Der zuvor im Memory Organizer geöffnete Workspace...

  • Seite 43: Einen Workspace Importieren

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung Workspace / Export ist aus der Liste  Workspace / Export gelöscht. 4.8.8 Einen Workspace importieren Wählen Sie eine Export-Datei die aus der  Workspace Manager Export-Liste importiert werden. Import.  Vor dem Importieren der ausgewählten Export Datei, wird der Benutzer zur Bestätigung aufgefordert.

  • Seite 44: Einen Workspace Exportieren

    MI 3152(H) EurotestXC (2,5 kV) Gerätebedienung 4.8.9 Einen Workspace exportieren Wählen Sie einen Workspace von  Workspace-Manager-Liste zu der eine Export-Datei exportiert werden soll. Export.  Vor dem Exportieren des ausgewählten Workspace wird der Benutzer zur Bestätigung aufgefordert. Der Workspace ist exportiert zur Export ...

  • Seite 45: Memory Organizer

    Der Memory Organizer ist ein Tool zum Speichern und Arbeiten mit Testdaten. 5.1 Menü Memory Organizer Die Daten sind in einer Baumstruktur mit Strukturobjekten und Messwerten organisiert. Das EurotestXC Messgerät verfügt über eine mehrstufige Struktur. Die Hierarchie der Strukturobjekte im Baum ist in Abbildung 5.1dargestellt. Abbildung 5.1: Baumstruktur und ihre Hierarchie Abbildung 5.2: Beispiel für eine Baum Menü...

  • Seite 46: Strukturobjekte

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Einzelprüfung abgeschlossen mit Prüfergebnis ohne Bewertung leer, Einzelprüfung ohne Prüfergebnis Bewertungen der automatischen Prüfungen: mindestens eine Einzelprüfung im Auto-Test bestanden und keine Einzelprüfung fehlgeschlagen mindestens eine Einzelprüfung im Auto-Test nicht bestanden mindestens eine Einzelprüfung wurde im Auto-Test durchgeführt, und es gab keine anderen bestanden oder nicht bestanden Einzeltests.

  • Seite 47: Arbeiten Mit Dem Baum Menü

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Ein oder mehrere Messergebnisse des ausgewählten Strukturobjekts sind nicht bestanden. Nicht alle Messungen des ausgewählten Strukturobjekts wurden durchgeführt. Alle Messungen des ausgewählten Strukturobjekts sind abgeschlossen, aber eine oder mehrere Messungen sind fehlgeschlagen. Hinweis: Es gibt keine Zustandsanzeige, wenn alle Messergebnisse in jedem Strukturelement / ...

  • Seite 48: Arbeiten Mit Strukturobjekten

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Kapitel 6.1.8 Abgerufene Einzelprüfung Ergebnis-Bildschirm. Startet eine neue Messung. Das Messgerät wechselt in den Startbildschirm für die Messungen. Für weitere Informationen siehe Kapitel 6.1.3 Einzelprüfungen Startbildschirm. Klont die Messung. Die ausgewählte Messung kann als leere Messung im gleichen Strukturobjekt kopiert werden.
  • Seite 49 MI 3152(H) EurotestXC (2,5 kV) Memory Organizer werden. Für weitere Informationen siehe Kapitel 5.1.3.3 Anzeigen / bearbeiten der Parameter und Anhänge eines Strukturobjekts. Fügt eine neue Messung hinzu. Das Messgerät wechselt in das Menü für das Hinzufügen einer neuen Messung in der Struktur.

  • Seite 50: Anzeigen / Bearbeiten Der Parameter Und Anhänge Eines Strukturobjekts

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.3 Anzeigen / bearbeiten der Parameter und Anhänge eines Strukturobjekts In diesem Menü werden die Parameter und deren Inhalte angezeigt. Um den ausgewählten Parameter zu bearbeiten tippen Sie darauf oder drücken Sie die Taste, um in das Menü...
  • Seite 51 MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Wählen Sie die Anhänge in der  Menüsteuerung aus. Anhänge.  Der Name des Anhangs wird angezeigt. Das Arbeiten mit Anhängen wird im Messgerät nicht unterstützt.

  • Seite 52: Ein Neues Strukturobjekt Hinzufügen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.4 Ein neues Strukturobjekt hinzufügen Dieses Menü ist vorgesehen um ein neues Strukturobjekt im Baum-Menü hinzu zufügen. Ein neues Strukturobjekt kann ausgewählt und im Baum-Menü hinzugefügt werden. Vorgehensweise Standard-Ausgangsstruktur  Wählen Sie die Anhänge in der ...
  • Seite 53 MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Die Parameter für das Strukturobjekt  können editiert werden. Fügt das ausgewählte Strukturobjekt im  Baum-Menü ein. Zurück zum Strukturbaum Menü ohne die Änderungen wirksam werden zu lassen. Neues Objekt hinzugefügt ...

  • Seite 54: Eine Neue Messung Hinzufügen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.5 Eine neue Messung hinzufügen In diesem Menü können neue leere Messungen angelegt werden und dann im Strukturbaum hinzugefügt werden. Als erstes müssen die Art der Prüfung, die Messung und die Parameter ausgewählt und dann unter dem ausgewählten Strukturobjekt hinzugefügt.
  • Seite 55 MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Wählen Sie die Parameter aus, und ändern Sie wie oben beschrieben. Für weitere Informationen siehe Kapitel 6.1.2 Einzelprüfungen Einstellung der Parameter und Grenzwerte. Fügt die Messung im ausgewählten  Strukturobjekt im Baum-Menü ein.

  • Seite 56: Ein Strukturobjekt Klonen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.6 Ein Strukturobjekt klonen In diesem Menü können ausgewählte Strukturobjekte auf derselben Ebene der Baumstruktur kopiert (geklont) werden. Geklonte Strukturobjekte haben denselben Namen wie das Original. Vorgehensweise Wählen Sie das Strukturobjekt aus das ...

  • Seite 57: Eine Messung Klonen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.7 Eine Messung klonen Mit dieser Funktion kann eine ausgewählte leere oder abgeschlossene Messung auf der gleichen Ebene im Strukturbaum als leere Messung kopiert (geklont) werden. Vorgehensweise Wählen Sie die Messung aus die geklont ...

  • Seite 58: Ein Strukturobjekt Kopieren & Einfügen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.8 Ein Strukturobjekt Kopieren & Einfügen In diesem Menü können ausgewählte Strukturobjekte kopiert und an jede erlaubte Stelle im Strukturbaum eingefügt werden. Vorgehensweise Wählen Sie das Strukturobjekt aus, das  kopiert werden soll.

  • Seite 59: Klonen Und Kopieren Der Unterelemente Eines Ausgewählten Strukturobjekts

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Das neue Strukturobjekt wird angezeigt.  Hinweis Der Befehl Einfügen kann ein oder mehrere Male ausgeführt werden. 5.1.3.9 Klonen und Kopieren der Unterelemente eines ausgewählten Strukturobjekts Wenn Strukturobjekt ausgewählt ist um geklont oder kopiert und eingefügt zu werden, müssen die benötigten Unterelemente zusätzlich ausgewählt werden.

  • Seite 60: Eine Messung Kopieren & Einfügen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.10 Eine Messung Kopieren & Einfügen In diesem Menü können ausgewählte Messungen kopiert und an jeder erlaubten Stelle im Strukturbaum eingefügt werden. Vorgehensweise Wählen Sie die Messung aus die kopiert  werden soll.

  • Seite 61: Ein Strukturobjekt Löschen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.11 Ein Strukturobjekt löschen In diesem Menü kann ein ausgewähltes Strukturobjekt gelöscht werden. Vorgehensweise Wählen Sie das Strukturobjekt aus, das  gelöscht werden soll. Wählen Sie in der Menüsteuerung  Löschen. Ein Bestätigungsfenster wird angezeigt.

  • Seite 62: Eine Messung Löschen

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.12 Eine Messung löschen In diesem Menü kann eine ausgewählte Messung gelöscht werden. Vorgehensweise Wählen Sie die Messung aus die gelöscht  werden soll. Wählen Sie in der Menüsteuerung  Löschen. Ein Bestätigungsfenster wird angezeigt.
  • Seite 63 MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.13 Umbenennen eines Strukturobjekts. In diesem Menü kann ein ausgewähltes Strukturobjekt uimbenannt werden. Vorgehensweise Wählen Sie das Strukturobjekt aus, das  umbenannt werden soll. Wählen Sie in der Menüsteuerung  Umbenennen. Die virtuelle Tastatur wird auf dem ...

  • Seite 64: Abruf Und Wiederholungsprüfung Einer Ausgewählten Messsung

    MI 3152(H) EurotestXC (2,5 kV) Memory Organizer 5.1.3.14 Abruf und Wiederholungsprüfung einer ausgewählten Messsung Vorgehensweise Wählen Sie die Messung aus die  abgerufen werden soll. Wählen Sie in der Menüsteuerung  Ergebnisse Abrufen. Die Messung ist abgerufen.  Parameter und Grenzwerte werden ...
  • Seite 65 MI 3152(H) EurotestXC (2,5 kV) Memory Organizer Parameter und Grenzwerte werden  angezeigt, können editiert werden. Wählen Sie in der Menüsteuerung Run  um die Wiederholungsprüfung zu starten. Ergebnisse / Teilergebnisse nach  erneutem Durchlauf der abgerufenen Messung. Wählen Sie in der Menüsteuerung ...

  • Seite 66: Einzelprüfungen

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen 6 Einzelprüfungen Die Einzelprüfungen können im Hauptmenü Einzelprüfungen oder im Memory Organizer im Haupt- und in den Untermenüs ausgewählt werden. 6.1 Auswahl- Modus Im Hauptmenü Einzelprüfungen gibt es vier Modi zur Auswahl von Prüfungen.

  • Seite 67: Einzelprüfung Bildschirmanzeigen

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen Schnellauswahl Dieser Auswahl-Modus ist der schnellste Weg für die Arbeit mit der Tastatur. Die Gruppen der Einzelprüfungen sind in einer Reihe angezeigt. Für die ausgewählte Gruppe werden alle Einzelprüfungen angezeigt, sie sind mit den auf / ab Tasten auswählbar.
  • Seite 68 MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen Echtzeituhr  Menüsteuerung (verfügbare Optionen) Parameter (weiß) oder Grenzwert (rot). Ergebnisfeld Hauptergebnis(e)  Unterergebnis(e)  BESTANDEN / NICHT BESTANDEN  Anzeige Spannungsmonitor mit Informations- und Warnungssymbolen.

  • Seite 69: Einzelprüfungen Einstellung Der Parameter Und Grenzwerte

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen 6.1.2 Einzelprüfungen Einstellung der Parameter und Grenzwerte Vorgehensweise Wählen Sie die die Prüfung oder Messung  Die Prüfung kann eingegeben werden im: Menü Einzelprüfung oder  im Menü Memory Organizer wenn  einmal eine leere Messung im ausgewählten Objektstruktur...

  • Seite 70: Einzelprüfungen Startbildschirm

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen Grenzwerte und wird beendet. 6.1.3 Einzelprüfungen Startbildschirm Abbildung 6.2: Aufbau Einzelprüfungs-Bildschirm, beispielsweise von der Isolationswiderstand kontinuierliche Messung Auswahl (vor der Prüfung, wurde der Bildschirm im Memory Organizer oder im Hauptmenü Einzelprüfungen geöffnet). Startet die Messung.

  • Seite 71: Einzelprüfung Bildschirm Während Der Prüfung

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen 6.1.4 Einzelprüfung Bildschirm während der Prüfung Abbildung 6.3: Einzelprüfung wird ausgeführt, Beispiel für die kontinuierliche Isolationswiderstand Messung Bedienmöglichkeiten während der Prüfung Stoppt die Einzelprüfungsmessung. Weiter zu dem nächsten Schritt der Messung (falls die Messung aus mehreren Schritten besteht).

  • Seite 72: Einzelprüfung Ergebnis-Bildschirm

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen 6.1.5 Einzelprüfung Ergebnis-Bildschirm Abbildung 6.4: Einzelprüfungs-Bildschirm Ergebnisse, Beispiel für Isolationswiderstandsmessung Ergebnisse Auswahl (nachdem die Messung abgeschlossen ist) Startet eine neue Messung. lang lang Speichert die Ergebnisse. Eine neue Messung wurde ausgewählt und von einem Strukturobjekt im Strukturbaum gestartet: Die Messung wird unter dem ausgewählten...
  • Seite 73 MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen Strukturobjekt gespeichert. Öffnet den Hilfe-Bildschirm. Öffnet den Bildschirm zum Ändern der Parameter und Grenzwerte. Für weitere Informationen siehe Kapitel 6.1.2 Einzelprüfungen Einstellung der Parameter und Grenzwerte. Ruft das Steuerkreuz auf, um eine Prüfung oder Messung auszuwählen.

  • Seite 74: Bearbeiten Von Diagrammen (Oberwellen)

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen 6.1.6 Bearbeiten von Diagrammen (Oberwellen) Abbildung 6.5: Beispiele für Ergebnisse Oberwellenmessung Auswahl für die Bearbeitung von Diagrammen (Startbildschirm oder nach dem die Messung beendet) Plot editieren Öffnet Bedienfeld zum Bearbeiten der Diagramme. Erhöhen des Skalier Faktors für y-Achse.

  • Seite 75: Hilfe Bildschirme

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen 6.1.7 Hilfe Bildschirme Die Hilfe Bildschirme enthalten Diagramme für den richtigen Anschluss des Messgerätes. Abbildung 6.6: Beispiele für Hilfe-Bildschirme Auswahl Wechsel zum vorherigen / nächsten Hilfe-Bildschirm. Zurück zum Prüf- / Messmenü...

  • Seite 76: Abgerufene Einzelprüfung Ergebnis-Bildschirm

    MI 3152(H) EurotestXC (2,5 kV) Einzelprüfungen 6.1.8 Abgerufene Einzelprüfung Ergebnis-Bildschirm Abbildung 6.7: Abgerufene Ergebnisse der ausgewählten Messung, Beispiel Isolationswiderstand abgerufene Ergebnisse Auswahl Wiederholungsprüfung Für weitere Informationen siehe Kapitel 6.1.3 Einzelprüfungen Startbildschirm. Öffnet das Menü für die Anzeige der Parameter und Grenzwerte.

  • Seite 77: Prüfungen Und Messungen

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7 Prüfungen und Messungen Siehe Kapitel 6.1 Auswahl- Modus für Anleitungen zu den Tasten-Befehlen und der Touch- Screen-Funktionalität. 7.1 Spannung, Frequenz und Phasenfolge Abbildung 7.1: Menü Spannungsmessung Prüfparameter / Grenzwerte Es sind keine Parameter / Grenzwerte eingestellt.

  • Seite 78: Falscher Anschluss - Drehrichtung Gegen Den Uhrzeigersinn

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Messverfahren Wählen Sie die Funktion Spannung.  Schließen Sie die Prüfleitungen am Messgerät an.  Schließen Sie die Prüfleitungen am Prüfling an., siehe Abbildung 7.2 und Abbildung  7.3. Die Messung startet unmittelbar nach dem dem Aufruf des Menüs.
  • Seite 79 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen IT Erdungsanlage (Auswahl der IT-Erdungsanlage erforderlich) Spannung zwischen den Phasen L1 und L2 U1pe Spannung zwischen den Phasen L1 und PE U2pe Spannung zwischen den Phasen L2 und PE Freq Frequenz...

  • Seite 80: R Iso - Isolationswiderstand

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.2 R iso – Isolationswiderstand Abbildung 7.6: Menü Isolationswiderstandsprüfung Prüfparameter / Grenzwerte Uiso Nennprüfspannung [50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V*] Typ Riso Typ der Prüfung [L/PE, L/N, N/PE, L/L] ** Limit (Riso) Min.
  • Seite 81 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.8: Anschluss der 2,5 kV Prüfleitung (U = 2,5 kV) Messverfahren Wählen Sie die Funktion R iso.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Trennen Sie die geprüfte Anlage vom Versorgungsnetz und entladen Sie im Bedarfsfall ...

  • Seite 82: Dar Und Pi Diagnose (Nur Mi 3152H)

    ( 10 min ) ������ ���� = ( 1 min ) �� ������ Weitere Informationen zu PI und DAR Diagnose finden Sie bei Metrel im Handbuch Moderne Isolationsprüfung. Abbildung 7.10: Menü Diagnose Prüfparameter / Grenzwerte Uiso Nennspannung [500 V, 1000 V, 2500 V] Anschlusspläne...
  • Seite 83 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.12: Anschluss der 2,5 kV Prüfleitung (U = 2,5 kV) Messverfahren Wählen Sie die Diagnose Funktion.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Trennen Sie die geprüfte Anlage vom Versorgungsnetz und entladen Sie im Bedarfsfall ...
  • Seite 84 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Widerstand nach 60 Sekunden Dielektrische Absorptionsrate Polarisationsindex...

  • Seite 85: Widerstand Der Erdverbindung Und Der Potentialausgleichsverbindungen

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.4 Widerstand der Erdverbindung und der Potentialausgleichsverbindungen Abbildung 7.14: Menü R low Prüfung Prüfparameter / Grenzwerte Ausgang [LN] Masseverbi [Rpe, lokal] ndung Limit (R) Max. Widerstand [AUS, 0,01 ... 20,0 Ω ] Anschlussplan Abbildung 7.15: Anschluss der Dreileiter-Prüfleitung und des optionalen Verlängerungskabels...
  • Seite 86 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.16: Beispiele für Ergebnisse der R low Messung Prüfergebnisse / Teilergebnisse Widerstand Ergebnis bei positiver Polarität Ergebnis bei negativer Polarität...

  • Seite 87: Durchgang - Kontinuierliche Widerstandsmessung Mit Niedrigem Strom

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.5 Durchgang – Kontinuierliche Widerstandsmessung mit niedrigem Strom Abbildung 7.17: Menü Kontinuierliche Widerstandsmessung Prüfparameter / Grenzwerte [EIN* / AUS] Limit(R) Max. Widerstand [AUS, 0.1 Ω ... 20,0 Ω ] * Das Messgerät generiert ein Tonsignal, wenn der Widerstand niedriger als der eingestellte Grenzwert ist.

  • Seite 88: Kompensation Des Widerstands Der Prüfleitungen

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Messverfahren Wählen Sie die Funktion Durchgangsprüfung.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Messgerät an.  Kompensieren Sie den Widerstand der Prüfleitungen bei Bedarf, siehe Abschnitt ...
  • Seite 89 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Verfahren zur Kompensation des Widerstands der Prüfleitungen Wählen Sie die Funktion R low oder Durchgang.  Schließen Sie das Prüfkabel am Messgerät an und schließen Sie die Prüfleitungen  miteinander kurz, siehe Abbildung 7.20.

  • Seite 90: Prüfen Von Rcds

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.6 Prüfen von RCDs Zur Überprüfung des (der) RCD(s) in RCD-geschützten Anlagen sind verschiedene Prüfungen und Messungen erforderlich. Die Messungen beruhen auf der Norm EN 61557-6. Folgende Messungen und Prüfungen (Unterfunktionen) können durchgeführt werden: Berührungsspannung,...

  • Seite 91: Rcd Uc - Berührungsspannung

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.23: Anschluss des Commander-Prüfsteckers und die Dreileiter-Prüfleitung 7.6.1 RCD Uc – Berührungsspannung Messverfahren Wählen Sie die Funktion RCD Uc.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Messgerät an.

  • Seite 92: Rcd T - Auslösezeit

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.24: Beispiel für die Ergebnisse einer Berührungsspannungsmessung Testergebnisse / Teilergebnisse Berührungsspannung berechneter Fehlerschleifenwiderstand 7.6.2 RCD t – Auslösezeit Messverfahren Wählen Sie die Funktion RCD t.  Stellen Sie die Prüfparameter / Grenzwerte ein.

  • Seite 93: Rcd I - Auslösestrom

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.6.3 RCD I – Auslösestrom Das Messgerät erhöht den Prüfstrom in kleinen Schritten innerhalb des entsprechenden Bereichs wie folgt: Anstiegsbereich RCD Typ Wellenform Hinweise Startwert Endwert Sinus 0,2I 1,1I N N A, F (I ...

  • Seite 94: Rcd Auto - Rcd Auto Test

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.7 RCD Auto – RCD Auto Test Die Funktion RCD-Autotest führt eine vollständige RCD-Prüfung (Auslösezeit bei verschiedenen Fehlerströmen, Auslösestrom und Berührungsspannung) anhand einer Reihe von automatischen Prüfungen durch, die vom Messgerät gesteuert werden.
  • Seite 95 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Schritt 3 Schritt 4 Schritt 5 Schritt 6 Schritt 7 Schritt 8 Abbildung 7.27: Einzelschritte im RCD-Auto-Test Testergebnisse / Teilergebnisse t I∆N x1, (+) Schritt 1 Auslösezeit (I , (+) positive Polarität) ...

  • Seite 96: Z Loop - Fehlerschleifenimpedanz Und Unbeeinflusster Fehlerstrom

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.8 Z loop – Fehlerschleifenimpedanz und unbeeinflusster Fehlerstrom Abbildung 7.28: Menü Z loop Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [gG, NV, B, C, D, Sicherung I Nennstrom der gewählten Sicherung Sicherung t Maximale Auslösezeit der gewählten Sicherung...
  • Seite 97 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Messverfahren Wählen Sie die Z loop Funktion  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Messgerät an.  Schließen Sie die Prüfleitungen oder den Commander ...

  • Seite 98: Zs Rcd -Fehlerschleifenimpedanz Und Unbeeinflusster Fehlerstrom Im System Mit Rcd

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.9 Zs rcd –Fehlerschleifenimpedanz und unbeeinflusster Fehlerstrom im System mit RCD Die Zs rcd-Messung verhindert ein Auslösen des RCDs in einer RCD-geschützten Anlage. Abbildung 7.31: Menu Zs rcd Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [gG, NV, B, C, D, Sicherung I Nennstrom der gewählten Sicherung...
  • Seite 99 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Messverfahren Wählen Sie die Zs rcd Funktion  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Messgerät an.  Schließen Sie die Prüfleitungen oder den Commander ...

  • Seite 100: Z Loop M - Hochpräzise Fehlerschleifenimpedanz Und Unbeeinflusster Kurzschlussstrom

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.10 Z loop m – Hochpräzise Fehlerschleifenimpedanz und unbeeinflusster Kurzschlussstrom Abbildung 7.34: Menü Z loop mΩ Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [gG, NV, B, C, D, K] Sicherung I Nennstrom der gewählten Sicherung Sicherung t Maximale Auslösezeit der gewählten Sicherung...
  • Seite 101 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Messverfahren Wählen Sie die Z loop m Funktion.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am A 1143 - Euro Z 290 A-Adapter an und schalten ...
  • Seite 102 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 1.05; �� = 230 �� ± 10 % ��(��−����) �� ������ 1.10; ����ℎ������������ Für detaillierte Informationen lesen Sie die A 1143 - Euro Z 290 A-Adapter Bedienungsanleitung.

  • Seite 103: Kurzschlussstrom

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.11 Zline – Leitungsimpedanz und unbeeinflusster Kurzschlussstrom Abbildung 7.38: Menü Z line Messung Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [gG, NV, B, C, D, K] Sicherung I Nennstrom der gewählten Sicherung Sicherung t Maximale Auslösezeit der gewählten Sicherung...
  • Seite 104 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.40: Beispiele für Ergebnisse der Leitungsimpedanz-Messung Prüfergebnisse / Teilergebnisse Leitungsimpedanz Ipsc unbeeinflusster Kurzschlussstrom Spannung L-N Widerstand der Leitungsimpedanz Blindwiderstand der Leitungsimpedanz Der unbeeinflusste Kurzschlussstrom I wird folgendermaßen berechnet:   mit: ..

  • Seite 105: Z Loop M - Hochpräzise Leitungsimpedanz Und Unbeeinflusster Kurzschlussstrom

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.12 Z loop m – Hochpräzise Leitungsimpedanz und unbeeinflusster Kurzschlussstrom Abbildung 7.41: Menü Z loop mΩ Prüfparameter / Grenzwerte Prüfung Typ der Prüfung [L/N, L/L] Sicherungstyp Auswahl des Sicherungstyps [gG, NV, B, C, D, K] Sicherung I Nennstrom der gewählten Sicherung...
  • Seite 106 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Starten Sie die Messung mit oder mit der Taste.  Speichern Sie die Ergebnisse (optional).  Abbildung 7.43: Beispiele für Ergebnisse der hochpräzisen Leitungsimpedanzmessung Prüfergebnisse / Teilergebnisse Leitungsimpedanz Ipsc Standard unbeeinflusster Kurzschlussstrom (A) Imax Max.
  • Seite 107 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen �� = √ (1.5 × �� + �� �� �� (��−��)ℎ���� (��−��) (��−��) ������ ��(��−��) �� mit: ������2�� 0.95; �� = 400 �� ± 10 % �� ��(��−��) (��−��)ℎ���� �� ������ 1.00; ����ℎ������������...

  • Seite 108: Spannungsfallmessung

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.13 Spannungsfallmessung Der Spannungsabfall wird auf der Grundlage der Differenz zwischen der Leitungsimpedanz an den Anschlusspunkten (Steckdosen) und der Leitungsimpedanz am Referenzpunkt (üblicherweise die Impedanz an der Schalttafel) berechnet. Abbildung 7.44: Menü Spannungsabfallmessung Prüfparameter / Grenzwerte...
  • Seite 109 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Tippen Sie auf oder wählen Sie das das Symbol, um  Zref Messung zu starten. Tippen Sie auf das Symbol, um Zref messen.  Schritt 2: Messen des Spannungsabfalls Wählen Sie die Funktion Spannungsabfall.
  • Seite 110 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen       mit: Berechneter Spannungsabfall Zref Impedanz am Referenzpunkt Impedanz am Messpunkt Nennspannung Nennstrom der gewählten Sicherung (Sicherung 1) Eingangsspannungsbereich (L-N oder L-L) 110 V (93 V  U ...

  • Seite 111: Erde - Erdungswiderstand (3-Leitungs Prüfung)

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.14 Erde – Erdungswiderstand (3-Leitungs Prüfung) Abbildung 7.48: Menü Erde Prüfparameter / Grenzwerte Limit(Re) Maximaler Widerstand [AUS, 1  ... 5 k] Anschlusspläne Abbildung 7.49: Widerstand zu Erde, Messung der Haupterdung der Anlage Abbildung 7.50: Erdableitwiderstand Messung einer Blitzschutzanlage...
  • Seite 112 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen und Abbildung 7.50. Starten Sie die Messung.  Speichern Sie die Ergebnisse (optional).  Abbildung 7.51: Beispiele für Ergebnisse der Erdungswiderstandsmessung Prüfergebnisse / Teilergebnisse Erdungswiderstand Widerstand der H (Strom) Sonde Widerstand der S (Strom) Sonde...

  • Seite 113: Erde 2 Stromzangen - Kontaktlose Erdungswiderstandsmessung (Mit Zwei Stromzangen)

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.15 Erde 2 Stromzangen - Kontaktlose Erdungswiderstandsmessung (mit zwei Stromzangen) Abbildung 7.52: Menü Erde 2 Stromzangen Prüfparameter / Grenzwerte Limit(Re) Maximaler Widerstand [AUS, 1  ... 30 ] Anschlussplan Abbildung 7.53: Berührungslose Erdungswiderstandsmessung Messverfahren Wählen Sie die Funktion Erde 2 Stromzangen.
  • Seite 114 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.54: Beispiele für Ergebnisse der Erdungswiderstandsmessung Prüfergebnisse / Teilergebnisse Erdungswiderstand...

  • Seite 115: Ro - Spezifischer Erdwiderstand

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.16 Ro - Spezifischer Erdwiderstand Abbildung 7.55: Menü Erde Ro Prüfparameter / Grenzwerte Entfernung Entfernung zwischen den Sonden [0,1 m ... 30.0 m] oder [1 ft ... 100 ft] Anschlussplan Abbildung 7.56: Spezifische Erdwiderstandsmessung Messverfahren Wählen Sie die Funktion Ro.
  • Seite 116 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.57: Beispiele für Ergebnisse der Messung des spezifischen Erdwiderstands Prüfergebnisse / Teilergebnisse Spezifischer Erdwiderstand  Widerstand der H, E (Strom) Sonde Widerstand der S, ES (Potential) Sonde...

  • Seite 117: Leistung

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.17 Leistung Abbildung 7.58: Menü Leistung Prüfparameter / Grenzwerte Stromzange [A1018, A1019, A1391] Stromzangen Bereich Bereich für den ausgewählten Stromzange A1018 [20 A] A1019 [20 A] A1391 [40 A, 300 A] Anschlussplan Abbildung 7.59: Messverfahren Leistungsmessung...
  • Seite 118 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.60: Beispiele für Ergebnisse Leistungsmessung Prüfergebnisse / Teilergebnisse Wirkleistung Scheinleistung Blindleistung (kapazitiv oder induktiv) Leistungsfaktor (kapazitiv oder induktiv) THDU Spannungsklirrfaktor...

  • Seite 119: Oberwellen

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.18 Oberwellen Abbildung 7.61: Menü Oberwellen Prüfparameter / Grenzwerte Ch1 Stromzangen Stromzange [A1018, A1019, A1391] Bereich Bereich für den ausgewählten Stromzange A1018 [20 A] A1019 [20 A] A1391 [40 A, 300 A] Grenzwert (THDu) Max.
  • Seite 120 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.63: Beispiele für Ergebnisse Oberwellenmessung Prüfergebnisse / Teilergebnisse U:h(i) TRMS Spannung der ausgewählten Oberwellen [h0 ... h12] I:h(i) TRMS Strom der ausgewählten Oberwellen [h0 ... h12] THDu Spannungsklirrfaktor THDi Stromklirrfaktor...

  • Seite 121: Stroms

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.19 Stroms Abbildung 7.64: Menü Strom Prüfparameter / Grenzwerte Stromzange [A1018, A1019, A1391] Stromzangen Bereich Bereich für den ausgewählten Stromzange A1018 [20 A] A1019 [20 A] A1391 [40 A, 300 A] Grenzwert (I1) Max.
  • Seite 122 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.66: Beispiele für Ergebnisse Strommessung Prüfergebnisse / Teilergebnisse Ableitstrom oder Laststrom...

  • Seite 123: Isfl - Erster Fehlerableitstrom (Nur Mi 3152)

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.20 ISFL – Erster Fehlerableitstrom (nur MI 3152) Abbildung 7.67: Menü ISFL Messung Prüfparameter / Grenzwerte Imax (Isc1, Isc2) Maximaler erster Fehlerableitstrom [OFF, 3.0 mA ... 19,5 mA ] Anschlusspläne Abbildung 7.68: Messung des höchste ersten Fehlerableitstrom mit der 3-Leiter-Messleitung Abbildung 7.69: Messung des ersten Fehlerableitstrom im RCD geschützten Stromkreis mit der 3-...
  • Seite 124 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Schließen Sie die Prüfleitungen am Prüfobjekt an, siehe Abbildung 7.68 und  Abbildung 7.69. Starten Sie die Messung.  Speichern Sie die Ergebnisse (optional).  Abbildung 7.70: Beispiel für die Messergebnisse des ersten Fehlerableitstroms Prüfergebnisse / Teilergebnisse...

  • Seite 125: Imd - Prüfung Von Isolationsüberwachungsgeräten (Nur Mi 3152)

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.21 IMD - Prüfung von Isolationsüberwachungsgeräten (nur MI 3152) Diese Funktion ermöglicht die Überprüfung der Alarmschwelle der Isolationswächter Geräte (IMD), durch Aufbringen eines veränderbaren Widerstands zwischen den L1/PE- und L2/PE- Klemmen. Abbildung 7.71: Menü IMD Prüfung Prüfparameter / Grenzwerte...
  • Seite 126 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Prüfablauf (MANUELL R, MANUELL I) Wählen Sie die Funktion IMD.  Stellen Sie die Prüfparameter MANUEL R oder MANUEL I ein.  Stellen Sie weitere Prüfparameter / Grenzwerte ein. Schließen Sie die Prüfleitungen am Messgerät an.
  • Seite 127 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Drücken Sie die oder die Taste, um den Leitungsanschluß auf L2 zu  wechseln. (Für den Fall, das IMD schaltet Spannungsversorgung aus, wechselt das Messgerät automatisch Leitungsanschluss auf L2 und fährt mit dem Test fort, sobald die Versorgungsspannung am Messgerät anliegt.)
  • Seite 128 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Der berechnete erste Fehlerableitstrom bei Schwellenwert des Isolationswiderstands ist �� gegeben durch �� ��1−��2 , wobei U die Leiter-Leiter-Spannung ist. Der berechnete erste 1(2) L1-L2 �� 1(2) Fehlerstrom ist der maximale Strom, der fließen würde, wenn der Isolationswiderstand auf den gleichen Wert wie der angelegte Prüfwiderstand abnimmt, und einen erste Fehler zwischen der...

  • Seite 129: Rpe - Schutzleiterwiderstand

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.22 Rpe - Schutzleiterwiderstand Abbildung 7.74: Menü Schutzleiterwiderstandsmessung Prüfparameter / Grenzwerte Masseverbindung [Rpe,lokal] [Ja, Nein] Limit(Re) Max. Widerstand [AUS, 0,1 Ω ... 20,0 ] Anschlussplan Abbildung 7.75: Anschluss des Commander-Prüfsteckers und der Dreileiter-Prüfleitung...
  • Seite 130 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Messverfahren Wählen Sie die Funktion Rpe.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Messgerät an.  Schließen Sie die Prüfleitungen oder den Commander Prüfstecker am Prüfling an, siehe ...

  • Seite 131: Beleuchtungsstärke

    MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen 7.23 Beleuchtungsstärke Abbildung 7.77: Menü Beleuchtungsstärkemessung Prüfparameter / Grenzwerte Limit(E) Minimale Beleuchtungsstärke [AUS, 0,1 lux ... 20 klux] Positionierung des Sensors Abbildung 7.78: Positionierung des LUXmeter Sensor Messverfahren Wählen Sie die Funktion Beleuchtungsstärke.
  • Seite 132 MI 3152(H) EurotestXC (2,5 kV) Prüfungen und Messungen Abbildung 7.79: Beispiele für Ergebnisse Beleuchtungsstärkemessung Prüfergebnisse / Teilergebnisse Beleuchtungsstärke...

  • Seite 133: Auto Test

    MI 3152(H) EurotestXC (2,5 kV) Auto Tests 8 Auto Test Der Auto-Test führt voreingestellte Messabläufe automatisch durch. Die folgenden Auto Tests stehen zur Verfügung: AUTO TT,  AUTO TN (RCD),  AUTO TN und  [TN/TT, IT (nur MI 3152)] ...

  • Seite 134: Auto Tt - Auto Test Sequenzen Für Tt Erdungssysteme

    MI 3152(H) EurotestXC (2,5 kV) Auto Tests 8.1 AUTO TT – Auto Test Sequenzen für TT Erdungssysteme Prüfungen / Messungen die in AUTO TT-Sequenz ausgeführt werden Spannung Z line Spannungsfallmessung Zs rcd RCD Uc Abbildung 8.3: Menü AUTO TT Prüfparameter / Grenzwerte I dN Nenn-Fehlerstromempfindlichkeit des RCD IΔN [10 mA, 30 mA, 100 mA,...

  • Seite 135: Auto Tn (Rcd) - Auto Test Sequenz Für Tn Erdungssystem Mit Rcd

    MI 3152(H) EurotestXC (2,5 kV) Auto Tests Wählen Sie die Funktion AUTO TT.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt  (optional), siehe Kapitel 7.13 Spannungsfallmessung. Schließen Sie die Prüfleitungen am Messgerät an.
  • Seite 136 MI 3152(H) EurotestXC (2,5 kV) Auto Tests Erdungssystem mit RCD Prüfungen / Messungen in der AUTO TN (RCD) Sequenz ausgeführt werden Spannung Z line Spannungsfallmessung Zs rcd Rpe(rcd) Abbildung 8.6: Menü AUTO TN (RCD) Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [gG, NV, B, C, D, K] Sicherung I Nennstrom der gewählten Sicherung...

  • Seite 137: Auto Tn - Auto Test Sequenzen Für Tn Erdungssystem Ohne Rcd

    MI 3152(H) EurotestXC (2,5 kV) Auto Tests Wählen Sie die Funktion AUTO TT (RCD).  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt  (optional), siehe Kapitel 7.13 Spannungsfallmessung. Schließen Sie die Prüfleitungen am Messgerät an.
  • Seite 138 MI 3152(H) EurotestXC (2,5 kV) Auto Tests ohne RCD Prüfungen / Messungen in der AUTO TN Sequenz ausgeführt werden Spannung Z line Spannungsfallmessung Z Loop Abbildung 8.9: Menü AUTO TN Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [gG, NV, B, C, D, K] Sicherung I Nennstrom der gewählten Sicherung...

  • Seite 139: Auto It - Auto Test Sequenz Für It Erdungssystem (Nur Mi 3152)

    MI 3152(H) EurotestXC (2,5 kV) Auto Tests Wählen Sie die Funktion AUTO TN.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt  (optional), siehe Kapitel 7.13 Spannungsfallmessung. Schließen Sie die Prüfleitungen am Messgerät an.
  • Seite 140 MI 3152(H) EurotestXC (2,5 kV) Auto Tests MI 3152) Prüfungen / Messungen in der AUTO IT Sequenz ausgeführt werden Spannung Z line Spannungsfallmessung ISFL Abbildung 8.12: Menü AUTO IT Prüfparameter / Grenzwerte Prüfung Prüfmodus [MANUELL R, MANUELL I, AUTO R, AUTO I] t Schritt Timer (AUTO R und AUTO I Prüfmodi) [1 s ...
  • Seite 141 MI 3152(H) EurotestXC (2,5 kV) Auto Tests Wählen Sie die Funktion AUTO IT.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt  (optional), siehe Kapitel 7.13 Spannungsfallmessung. Schließen Sie die Prüfleitungen am Messgerät an.

  • Seite 142: Kommunikation

     Schnittstellenkabel mit dem USB-Anschluss des Messgeräts. Schalten Sie den PC und das Messgerät ein.  Führen Sie die Metrel ES Manager Software aus.  Der PC und das Messgerät erkennen einander automatisch.  Das Gerät ist bereit, mit dem PC zu kommunizieren.

  • Seite 143: Bluetooth Kommunikation

    Konfigurieren Sie auf dem PC eine serielle Schnittstelle, um die Kommunikation  zwischen Gerät und PC über eine Bluetooth-Verbindung zu ermöglichen. Für das Zusammenschalten der Geräte ist üblicherweise kein Code erforderlich. Führen Sie die Metrel ES Manager Software aus.  Der PC und das Messgerät erkennen einander automatisch. ...

  • Seite 144: Aktualisieren Des Messgeräts

    Dadurch ist es möglich, das Gerät auf dem neuesten Stand zu halten, sogar wenn sich Normen oder Vorschriften ändern. Der Firmware-Upgrade erfordert Internetzugang und kann aus der Metrel ES Manager Software mit Hilfe einer speziellen Upgrade-Software durchgeführt werden - FlashMe wird Sie durch die Upgrade Prozedur führen. Weitere Informationen finden...

  • Seite 145: Wartung

    MI 3152(H) EurotestXC (2,5 kV) Wartung 11 Wartung Unbefugten Personen ist nicht erlaubt, das EurotestXC Messgerät zu öffnen. Außer den Batterien und den Sicherungen unter der rückseitigen Abdeckung gibt es im Inneren des Geräts keine vom Benutzer zu ersetzenden Bauteile.

  • Seite 146: Reinigung

    MI 3152(H) EurotestXC (2,5 kV) Wartung 11.2 Reinigung Für das Gehäuse ist keine besondere Wartung erforderlich. Verwenden Sie zum Reinigen der Oberfläche des Geräts oder Zubehörs einen weichen Lappen, der leicht mit Seifenwasser oder Alkohol befeuchtet wird. Lassen Sie das Gerät vor der Benutzung vollständig abtrocknen.

  • Seite 147: Technische Daten

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12 Technische Daten 12.1 R iso – Isolationswiderstand Uiso: 50 V, 100 V und 250 V Riso Isolationswiderstand Messbereich entsprechend EN 61557 ist 0,15 M  ..199,9 M. Genauigkeit Messbereich (M) Auflösung (M) (5 % des Ablesewerts + 3...
  • Seite 148 MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Der Fehler unter Betriebsbedingungen darf maximal der Fehler unter Referenzbedingungen (in der Anleitung für jede Funktion angegeben)  5 % des Messwerts sein.

  • Seite 149: Diagnose Prüfung (Nur Mi 3152H)

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.2 Diagnose Prüfung (nur MI 3152H) Uiso: 500V, 1000 V, 2500 V DAR – Dielektrische Absorptionsrate Messbereich Auflösung Genauigkeit 0,01 ... 9,99 0,01 (5 % des Ablesewerts + 2 Digits) 10,0 ... 100,0 (5 % des Ablesewerts)

  • Seite 150: Widerstand Der Erdverbindung Und Der Potentialausgleichsverbindungen

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.3 Widerstand der Erdverbindung und der Potentialausgleichsverbindungen Messbereich entsprechend EN 61557 ist 0,16  ... 1999 . R - Widerstand Genauigkeit Messbereich () Auflösung () 0,00 ... 19,99 0,01 (3 % des Ablesewerts + 3 Digits) 20,0 ...

  • Seite 151: Rcd Prüfung

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.5 RCD Prüfung Allgemeine Daten Nennfehlerstrom (A,AC) ......10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA Genauigkeit des Nennfehlerstroms ..-0 / +0.1I; I = IN, 2IN, 5IN -0,1I / +0; I = 0,5IN AS/NZS 3017 gewählt: ±...

  • Seite 152: Rcd T - Auslösezeit

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.5.2 RCD t – Auslösezeit Der gesamte Messbereich entspricht den Anforderungen der EN 61557. Es sind maximale Messzeiten gemäß der gewählten Referenznorm für die RCD-Prüfung eingestellt. t N –Auslösezeit Messbereich (ms) Auflösung (ms) Genauigkeit 0,0 ...

  • Seite 153: Z Loop - Fehlerschleifenimpedanz Und Unbeeinflusster Fehlerstrom

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.6 Z loop – Fehlerschleifenimpedanz und unbeeinflusster Fehlerstrom Z - Fehlerschleifenimpedanz Messbereich entsprechend EN 61557 ist 0,25  ... 9,99 k] Genauigkeit Messbereich () Auflösung () 0,00 ... 9,99 0,01 (5 % des Ablesewerts + 5 10,0 ...

  • Seite 154: Zline - Leitungsimpedanz Und Unbeeinflusster Kurzschlussstrom

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.8 Zline – Leitungsimpedanz und unbeeinflusster Kurzschlussstrom Z – Leitungsimpedanz Messbereich entsprechend EN 61557 ist 0,25  ... 9,99 k] Genauigkeit Messbereich () Auflösung () 0,00 ... 9,99 0,01 (5 % des Ablesewerts + 5 10,0 ...

  • Seite 155: Rpe - Schutzleiterwiderstand

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.10 Rpe – Schutzleiterwiderstand RCD NEIN R – PE Schutzleiterwiderstand Genauigkeit Messbereich () Auflösung () 0,00 ... 19,99 0,01 (5 % des Ablesewerts + 5 20,0 ... 99,9 Digits) 100,0 ... 199,9  10 % des Ablesewerts 200 ...

  • Seite 156: Erde - Erdungswiderstand (3-Leiter Prüfung)

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.11 Erde – Erdungswiderstand (3-Leiter Prüfung) Re – Erdungswiderstand Messbereich entsprechend EN61557-5 ist 2.00  ... 1999 . Genauigkeit Messbereich () Auflösung () 0,00 ... 19,99 0,01 (5 % des Ablesewerts + 5 20,0 ...

  • Seite 157: Ro - Spezifischer Erdwiderstand

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.13 Ro - Spezifischer Erdwiderstand  – Spezifischer Erdwiderstand Genauigkeit Messbereich (m) Auflösung (m) 0,0 ... 99,9 100 ... 999 Siehe Hinweis zur 1,00 k 9,99 k 0,01 k Genauigkeit 10,0 k 99,9 k...

  • Seite 158: Spannung, Frequenz Und Phasenfolge

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.14 Spannung, Frequenz und Phasenfolge 12.14.1 Phasenfolge Nennspannungsbereich des Systems..100 V ... 550 V Nennspannungsbereich......14 Hz ... 500 Hz Angezeigtes Ergebnis ......1.2.3 oder 3.2.1 12.14.2 Spannung Messbereich (V) Auflösung (V) Genauigkeit 0 ...

  • Seite 159: Ströme

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.15 Ströme Messgerät Maximale Spannung am Messeingang C1 ..3 V Nennfrequenzbereich ......0 Hz, 40 Hz ... 500 Hz Ch1 Stromzangen Typ A1018 Bereich: 20 A I1 - Strom Messbereich (A) Auflösung (A) Genauigkeit* 0,0 m ...

  • Seite 160: Leistung

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.16 Leistung Messeigenschaften Funktionssymbole Klasse gemäß Messbereich IEC 61557-12 P - Wirkleistung 5 % ... 100 % I S - Scheinleistung 5 % ... 100 % I Q - Blindleistung 5 % ... 100 % I PF - Leistungsfaktor 1 ...

  • Seite 161: Isfl - Erster Fehlerableitstrom (Nur Mi 3152)

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.18 ISFL – Erster Fehlerableitstrom (nur MI 3152) Isc1, Isc2 – Erster Fehlerableitstrom Messbereich (mA) Auflösung (mA) Genauigkeit 0,0 ... 19,9 ±(5 % des Ablesewerts+ 3 Digits) Messwiderstand ..........ca. 390  Nennspannungsbereich........ 93 V  U ...

  • Seite 162: Beleuchtungsstärke

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.20 Beleuchtungsstärke Beleuchtungsstärke (Luxmeter Sensor, Typ B) Die angegebene Genauigkeit gilt für den vollen Betriebsbereich. Messbereich (lux) Auflösung (lux) Genauigkeit (5 % des Ablesewerts + 2 0,01 ... 19,99 0,01 Digits) 20,0 ... 199,9 200 ...

  • Seite 163: Allgemeine Daten

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.21 Allgemeine Daten Stromversorgung ........6 x 1,2V Ni-MH Batteriezellen, Größe AA Betriebsdauer .......... typisch 9 Stunden Eingangsspannung Ladebuchse ..... 12 V  10 % Eingangsstrom Ladebuchse ....max. 1000 mA Batterieladestrom........125 mA (normal Lademodus) 725 mA (Schnelllademodus) Messkategorie .........

  • Seite 164: Anhang A - Sicherungstabelle - Ipsc

    MI 3152(H) EurotestXC (2,5 kV) Anhang A – Sicherungstabelle - IPSC Anhang A – Sicherungstabelle – IPSC Sicherungstyp NV Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 32,5 22,3 18,7 15,9 65,6 46,4 38,8 31,9 18,7 102,8 56,5 46,4 26,7...
  • Seite 165 MI 3152(H) EurotestXC (2,5 kV) Anhang A – Sicherungstabelle - IPSC Sicherungstyp gG Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 32,5 22,3 18,7 15,9 65,6 46,4 38,8 31,9 18,7 102,8 56,5 46,4 26,7 165,8 115,3 96,5 80,7 46,4 193,1...
  • Seite 166 MI 3152(H) EurotestXC (2,5 kV) Anhang A – Sicherungstabelle - IPSC Sicherungstyp C Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 10,8 21,6 32,4 70,2 86,4 172,8 340,2 Sicherungstyp D Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 10,8 21,6...
  • Seite 167 MI 3152(H) EurotestXC (2,5 kV) Anhang A – Sicherungstabelle - IPSC Sicherungstyp K Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A)

  • Seite 168: Anhang B - Profil Hinweise

    MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise Anhang B – Anmerkungen zum Profil Das Messgerät unterstützt das Arbeiten mit mehreren Profilen. Dieser Anhang C enthält eine Anzahl geringfügigen Änderungen, länderspezifischen Anforderungen zusammenhängen. Einige der Änderungen bedeuten geänderte aufgeführte Funktionsdaten, die sich auf Hauptabschnitte beziehen, und andere sind zusätzliche Funktionen.

  • Seite 169: Profil Finnland (Profil Code Alac)

    MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise B.2 Profil Finnland (Profil Code ALAC) Modifikation von Anhang A - Sicherungsbasistabelle wie folgt verändert: Modifizierter Sicherungstyp NV Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 40,6 27,9 23,4 19,9...
  • Seite 170 MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise Modifizierter Sicherungstyp NV Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 40,6 27,9 23,4 19,9 11,4 48,5 39,9 23,4 128,5 87,5 70,6 33,4 207,3 144,1 120,6 100,9 241,4 147,4 70,3...
  • Seite 171 MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise Modifizierter Sicherungstyp C Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 12,5 12,5 12,5 12,5 17,5 52,5 87,5 162,5 162,5 162,5 162,5 113,8 187,5 187,5 187,5 187,5 131,3 312,5 312,5...
  • Seite 172 MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise Modifizierter Sicherungstyp K Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 18,8 18,8 18,8 18,8 37,5 37,5 37,5 37,5 112,5 112,5 112,5 112,5 187,5 187,5 187,5 187,5 243,8 243,8 243,8...

  • Seite 173: Profil Ungarn (Profil Code Alad)

    MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise B.3 Profil Ungarn (Profil Code ALAD) Sicherungstyp gR in den Sicherungstabellen hinzugefügt. Sicherungstyp gR Nenn Abschaltzeit [s] Strom Min. unbeeinflusster Kurzschlussstrom (A) 31,4 62,8 94,2 32,5 62,5 87,5 157,5 1256...
  • Seite 174 MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise Prüfparameter / Grenzwerte Schutzart [Keine, automatische Abschaltung, Klasse II, Schutzart elektrische Trennung, SELV, PELV] Messverfahren Wählen Sie die Sichtprüfung Funktion.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Führen Sie die Sichtprüfung am geprüften Objekt durch.

  • Seite 175: Profil Schweiz (Profil Code Alai)

    MI 3152(H) EurotestXC (2,5 kV) Anhang B – Profil Hinweise Testergebnisse / Teilergebnisse t I∆N x1 (+) Schritt 1 Auslösezeit (I , (+) positive Polarität)  N t I∆N x1, (-) Schritt 2 Auslösezeit (I , (-) negative Polarität) ...

  • Seite 176: Anhang C - Commander

    Zeitraum nicht benutzt wird. Es können Alkali- oder wieder aufladbare NiMH-Akkus der Größe AAA verwendet  werden. Metrel empfiehlt nur den Einsatz von wieder aufladbaren Batterien von 800 mAh oder mehr. Stellen Sie sicher, dass die Akkus richtig eingesetzt sind, sonst funktioniert das ...

  • Seite 177: Betrieb Der Commander-Geräte

    MI 3152(H) EurotestXC (2,5 kV) Anhang C – Commander Abbildung .3: Vorderseite der Commander-Prüfspitze (A 1401) Abbildung .4: Vorderseite des Commander-Prüfstecker (A 1314) Abbildung .5: Rückseite TEST Startet die Messungen. TEST Dient auch als Schutzleiter-Berührungselektrode. Linke Status-LED (RGB) Rechte Status-LED (RGB) LEDs Lampen-LEDs (Commander-Prüfspitze)
  • Seite 178 MI 3152(H) EurotestXC (2,5 kV) Anhang C – Commander Eingangsspannung Linke LED orange Spannung zwischen den Prüfanschlüssen ist höher als 50 V Beide LEDs blinken rot Geringer Ladestand. Beide LEDs rot - anschließendes Batteriespannung ist für den Betrieb des Commander- Ausschalten Geräts zu niedrig...

  • Seite 179: Anhang D - Strukturobjekte

    MI 3152(H) Eurotest(H)XC Anhang D – Strukturobjekte Anhang D – Strukturobjekte Die verwendeten Strukturelemente im Memory Organizer sind vom Geräteprofil abhängig. Symbol Standardname Beschreibung Knoten Knoten Objekt Objekt Verteiler Verteiler Untervert. Unterverteiler Örtl. Pot. Ausgl. Örtlicher Potentialausgleich Wasserversorgung Schutzleiter Wasserversorgung Ölversorgung Schutzleiter Ölversorgung Blitzschutzanlage...
  • Seite 180 MI 3152(H) Eurotest(H)XC Anhang D – Strukturobjekte Aufzug Schutzleiter für die Aufzuganlage Schutzl. Aufzugst. Schutzleiter Aufzugsteuerung Telefon Aufzugst. Schutzleiter für die Telefonanlage Blitzschutz Anl. Schutzleiter für das Blitzschutzanlage Antennen Anl. Schutzleiter für das Antennenanlage Gebäude - Haus-Schutzleiter Weitere Anschl. Weitere Anschlüsse Erder Erder Blitzschutzanl.

Diese Anleitung auch für:

Eurotestxc 2,5 kv

Inhaltsverzeichnis
