MI 3102 (H)BT EurotestXE
3 Beschreibung des Geräts
3.1
Bedienoberfläche
Legende:
LCD
1
2
AUF
3
AB
4
TEST
5
ESC
6
TAB
Hintergrundbeleuchtung
7
Kontrast
8
ON/OFF
9
HELP/CAL
10
Funktionswahl - RECHTS
11
Funktionswahl - LINKS
12
MEM
13
Grüne LEDs
Rote LEDs

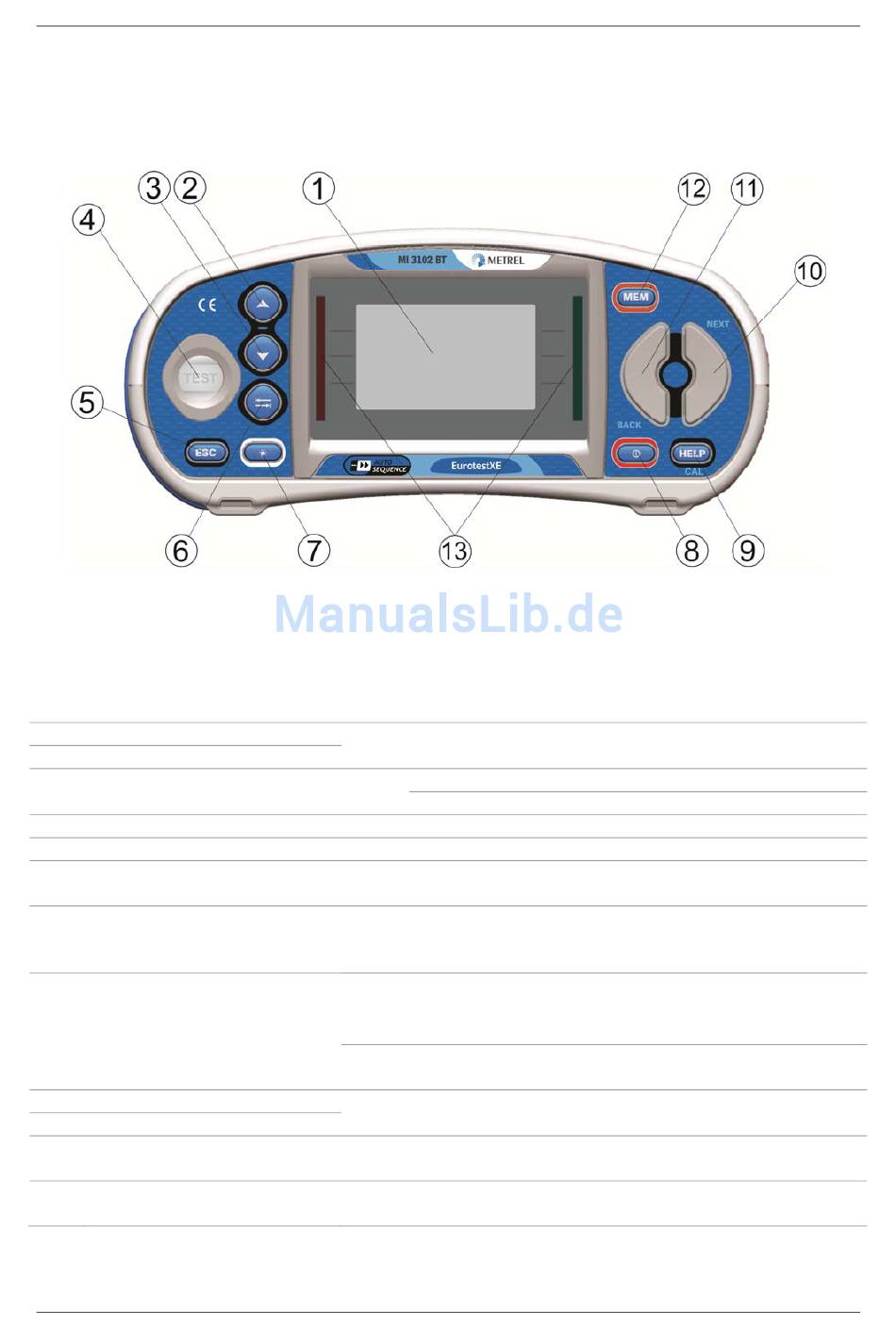

Abbildung 3.1: Vorderseite
Matrix-Display mit 128 x 64 Bildpunkten und Hintergrund-
beleuchtung
Ausgewählten Parameter ändern.
Beginnt Messungen.
TEST
Dient auch als PE-Berührungselektrode.
Geht eine Ebene zurück.
Wählt Parameter in der ausgewählten Funktion aus.
Ändert Hintergrundbeleuchtung und Kontrast.
Gerät ein- oder ausschalten.
Das Gerät schaltet sich automatisch 15 Minuten nach dem
letzten Tastendruck aus.
Öffnet Hilfemenüs.
Zur Kalibrierung der Prüfleitungen in Durchgangsmess-
funktionen.
Startet die Z
-Messung in der Unterfunktion Spannungs-
REF
abfall.
Zur Auswahl der Prüffunktion.
Speichert / ruft Speicher des Messgeräts ab.
Speichert die Einstellungen der Stromzangen.
PASS/FAIL-Anzeige für das Messergebnis.
15
Beschreibung des Messgeräts
