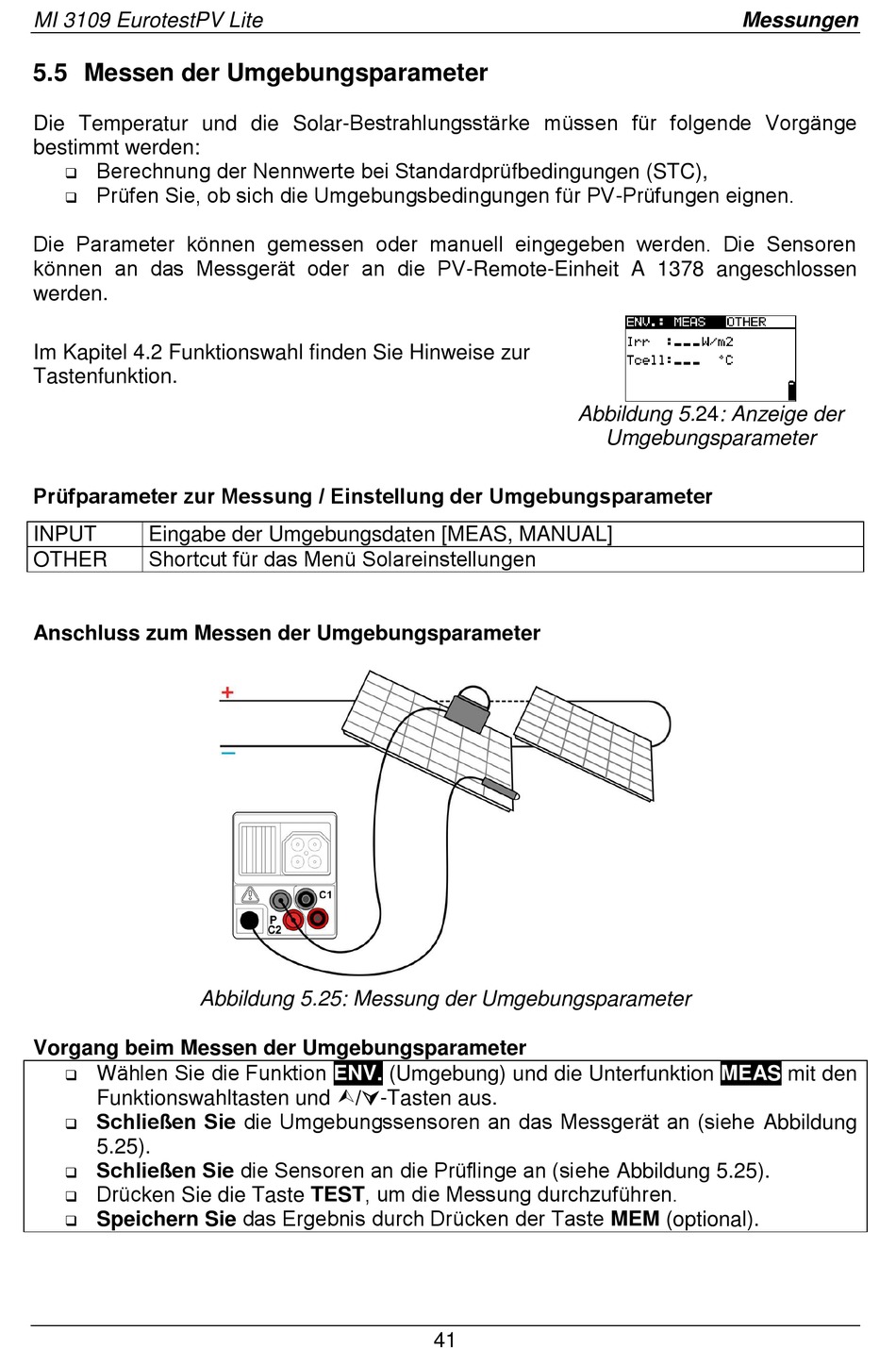

Messen Der Umgebungsparameter - METREL EurotestPV Lite Bedienungsanleitung

MI 3109 EurotestPV Lite

5.5 Messen der Umgebungsparameter

Die Temperatur und die Solar-Bestrahlungsstärke müssen für folgende Vorgänge
bestimmt werden:
Berechnung der Nennwerte bei Standardprüfbedingungen (STC),

Prüfen Sie, ob sich die Umgebungsbedingungen für PV-Prüfungen eignen.

Die Parameter können gemessen oder manuell eingegeben werden. Die Sensoren
können an das Messgerät oder an die PV-Remote-Einheit A 1378 angeschlossen
werden.
Im Kapitel 4.2 Funktionswahl finden Sie Hinweise zur
Tastenfunktion.
Prüfparameter zur Messung / Einstellung der Umgebungsparameter
INPUT Eingabe der Umgebungsdaten [MEAS, MANUAL]
Shortcut für das Menü Solareinstellungen
OTHER
Anschluss zum Messen der Umgebungsparameter
Abbildung 5.25: Messung der Umgebungsparameter
Vorgang beim Messen der Umgebungsparameter
Wählen Sie die Funktion

Funktionswahltasten und /-Tasten aus.
Schließen Sie die Umgebungssensoren an das Messgerät an (siehe Abbildung

5.25).
Schließen Sie die Sensoren an die Prüflinge an (siehe Abbildung 5.25).

Drücken Sie die Taste TEST, um die Messung durchzuführen.

Speichern Sie das Ergebnis durch Drücken der Taste MEM (optional).

ENV. (Umgebung) und die Unterfunktion
41
Messungen
Abbildung 5.24: Anzeige der
Umgebungsparameter
MEAS mit den
