5.7 I-V-Kennlinienmessung

Die I-V-Kennlinienmessung ist dafür gedacht, die PV-Module auf korrekte Funktion zu
prüfen. Dabei können verschiedene Probleme an den PV-Modulen (Störung an einem
PV-Modulbauteil/-string, Schmutz, Schatten etc.) auftreten.

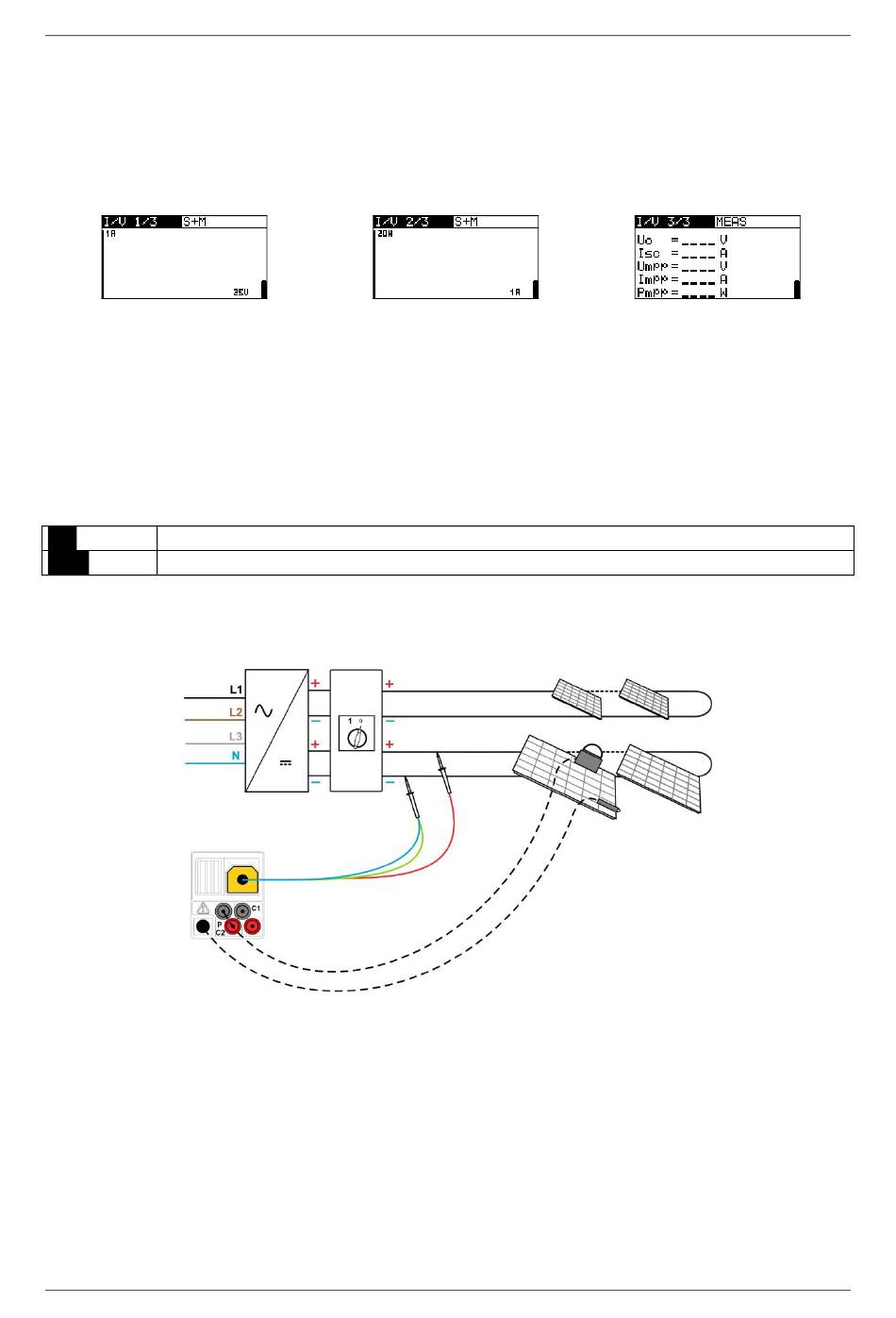

Abbildung 5.32: Anzeigen bei Beginn der I-V-Kennlinienmessung
Die zu messenden Daten werden auf drei Anzeigebildschirme aufgeteilt. Im Kapitel 4.2
Funktionswahl finden Sie Hinweise zur Tastenfunktion.
Einstellparameter für I-V-Kennlinienmessung
1/3 Bildschirmzahl.
STC Anzuzeigende Ergebnisse (STC, gemessen, beide).
Anschluss für I-V-Kennlinienmessung
Abbildung 5.33: Anschluss an die Universal-PV-Prüfleitung
DC-
Schalter
45
Messungen
