Montage- und Betriebsanleitung

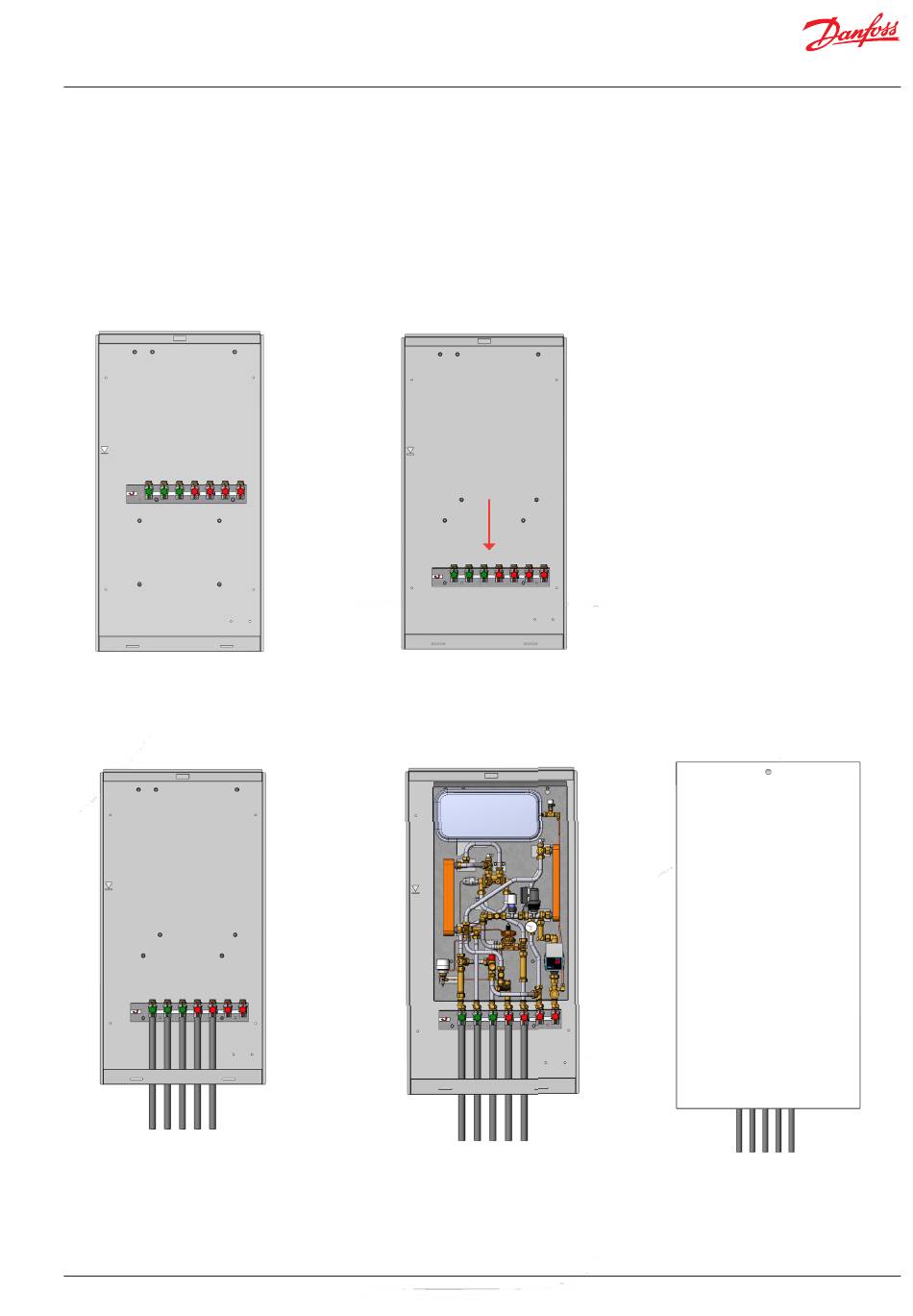

4. MONTAGE IN EINBAUSCHRANK
Die Station wird einfach in einem Unterputzschrank montiert. Mindestens zwei Personen werden für die Montage empfohlen.
Einbauschränke für Unterputzausführung sind in zwei Größen erhältlich:
Kode Nr. 145H4044: Unterputzschrank B 690 x H 1350 x T 150 einschl. Montageschiene
Kode Nr. 145H4104: Tür B 690 x H 1350
Kode Nr. 145H4105: Unterputzschrank B 850 x H 1350 x T 150 einschl. Montageschiene
Kode Nr. 145H4106: Tür B 850 x H 1350
Unterputzschrank wird mit mittig platzierter,
drehbarer Montageschiene, wie oben gezeigt,
geliefert.
Installateur schliesst die Station gemäß
der Beschriftung auf der Unterseite der
Station / auf der montageschiene an die
Hausverrohrung an.
VI.LZ.F2.03
VX-F
Die mittig platzierte Montageschiene demon-
tieren und an die unteren Schrauben mon-
tieren, wie Oben gezeigt. Danach den Unter-
putzschrank einmauern oder in Leichtbauwand
einbauen.
Wohnungsstation wird in Unterputz-
schrank montiert, mit den 7 montier-
ten Kugelhähnen verschraubt und mit
2 Muttern M8 und 2 Unterlegschreiben
M8x30 mm befestigt.
Tür wird montiert
© Danfoss | Produced by Danfoss Redan A/S | 2018.11 | 5
