Betriebsanleitung

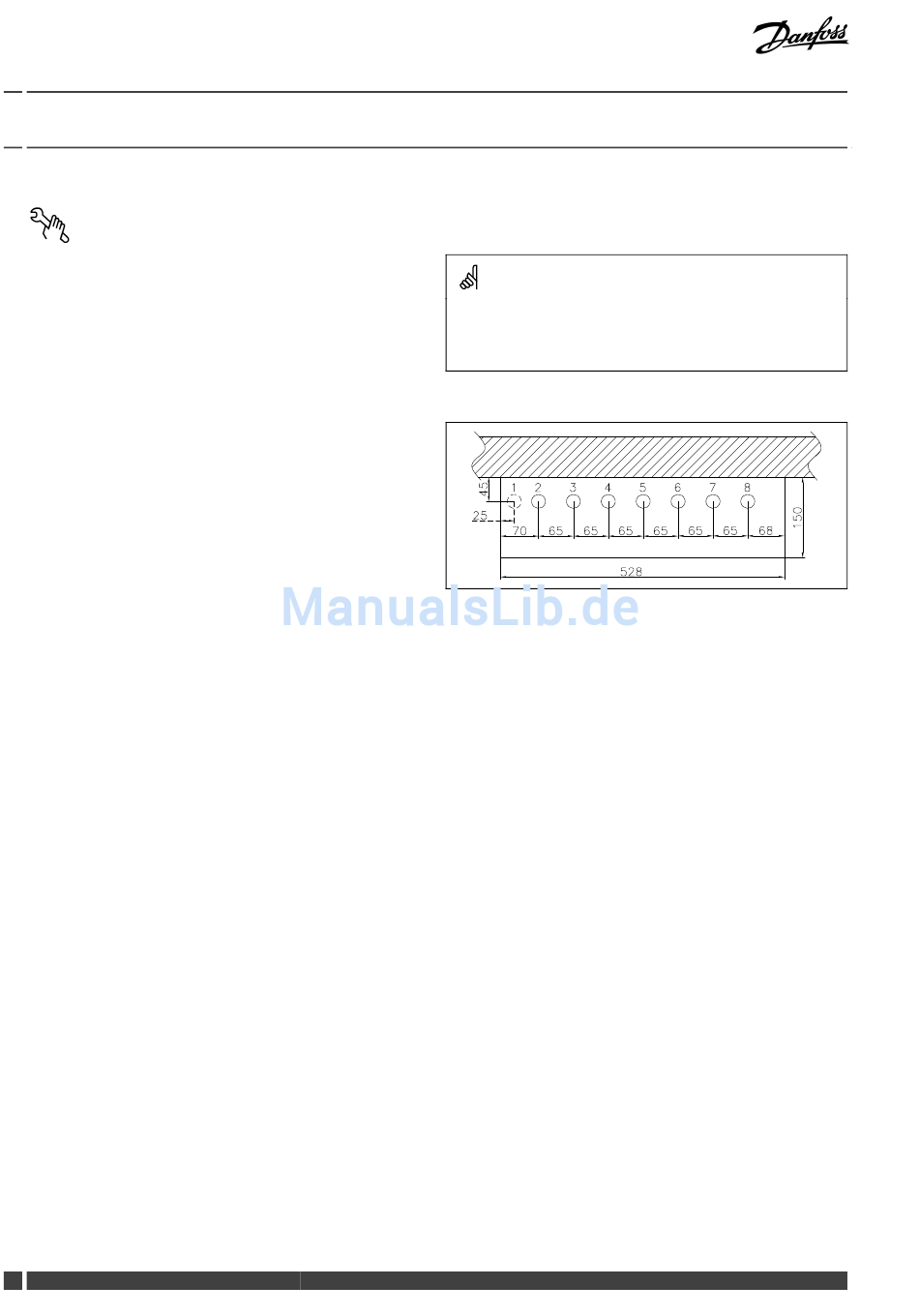

4.0 Montage
4.1 Montage
Die Installation muss den lokalen Normen und Richtlinien
entsprechen.
Fernwärme (FW) - In den folgenden Abschnitten bezeichnet
der Begriff Fernwärme die Wärmequelle, welche die
Fernwärmestationen versorgt. Eine Vielzahl von Energiequellen,
wie z. B. Öl, Gas oder Solarenergie kann als Hauptenergiequelle
für Fernwärmestationen von Danfoss verwendet werden. Zur
Vereinfachung bezeichnet Fernwärme die Hauptenergiequelle.
Anschlüsse:
1. Warmwasserzirkulation (WWZ) (Optional)
2. Fernwärme, Vorlauf (FVL)
3. Fernwärme, Rücklauf (FRL)
4. Kaltwasserversorgung
5. Trinkwasser, kalt (KW)
6. Trinkwarmwasser (TWW)
7. Heizungs-Vorlauf (HVL)
8. Heizungs-Rücklauf (HRL)
Anschlussgrößen:
FW + HE:
KW + TWW:
Abmessungen (mm):
Ohne Abdeckung:
H 780 x B 528 x T 150
Mit Abdeckung:
H 800 x B 540 x T 242
Gewicht (ca.): 20 kg
4
DEN-GT
Termix VMTD-F MIX-B
G ¾" (IG)
G ¾" (IG)
Nur autorisierte Fachkräfte
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Fachleuten durchgeführt werden.
Die Platzierung der Rohre kann von der Zeichnung abweichen. Bitte
beachten Sie die Markierungen auf der Fernwärmestation.
VI.GE.X5.03 / LTY40210
