Betriebsanleitung Termix VX Compact 28 HWP
4.0 Montage
4.1 Montage
Die Installation muss den örtlich geltenden Normen und Richtlinien
entsprechen.
Fernwärme (FW): In den folgenden Abschnitten bezeichnet
der Begriff „Fernwärme" (FW) die Wärmequelle, die die
Fernwärmestationen versorgt. Eine Vielzahl von Energiequellen,
wie z. B. Öl, Gas oder Solarenergie, kann als Primärenergiequelle
für Fernwärmestationen von Danfoss verwendet werden. Zur
Vereinfachung kann „Fernwärme" (FW) die Primärenergiequelle
bezeichnen.

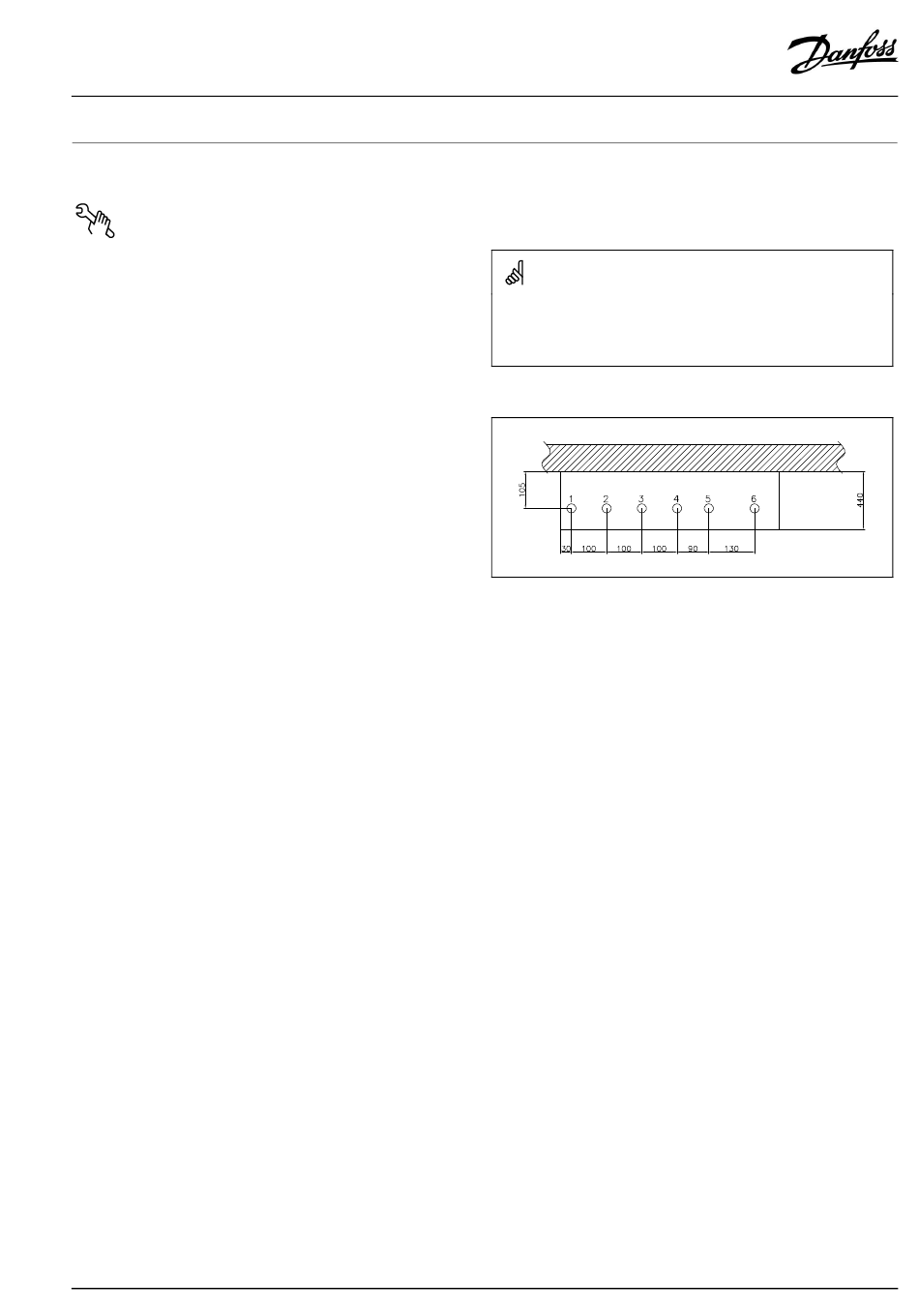

Anschlüsse:
1. Fernwärme, Vorlauf (FVL)
2. Fernwärme, Rücklauf (FRL)
3. Heizungs-(HE)-Vorlauf
4. Heizungs-(HE)-Rücklauf
5. TWW Speicher Vorlauf (TSV)
6. TWW Speicher Rücklauf (TSR)
Anschlussgrößen:
FW + HE:
G 1 Zoll (IG)
G ¾ Zoll (IG)
TSV + TSR
Abmessungen (mm):
Ohne Abdeckung: H 970 x B 620 x T 420
Mit Abdeckung:
H 970 x B 640 x T 522
Gewicht (ca.): 50 kg
VI.JV.D3.03 / LTY42362
Nur autorisiertes Fachpersonal
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifiziertem und autorisiertem Fachpersonal durchgeführt werden.
Die Anordnung der Rohre kann von der Zeichnung abweichen. Bitte
beachten Sie die Markierungen an der Station.
© Danfoss | 2019.05 | 5
