Montage- und Betriebsanleitung
Beschlag für Zirkulationsanschluss
Bitte beachten:
Der Zirkulationssatz kann auch neben der Station montiert werden,
- siehe bitte Fotos unten.
Dafür ist ein Montagebeschlag zu verwenden. - Diese Halterung
wird der VX-F Station lose mitgeliefert.

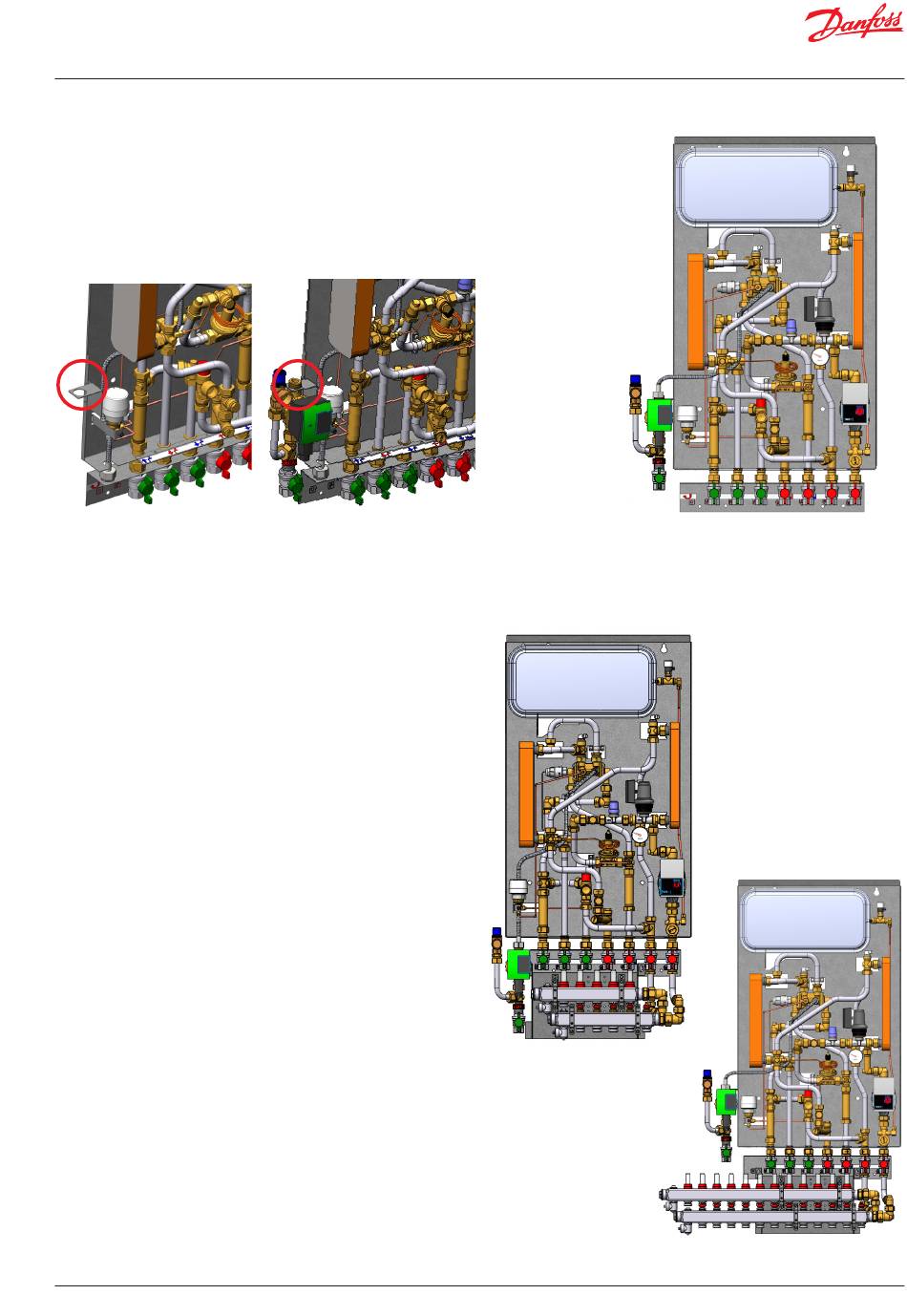

VX-F mit Beschlag für TWW-Zirkulationssatz-Montage neben der Station.
VX-F mit VX-F Verteilerstation
Die VX-F Stationen sind für die Kombination mit den vorgefertigten
VX-F Verteilerstationen für Fußbodenheizung vorbereitet.
Die VX-F Verteilerstationen sind in Varianten mit 3 bis 12 Heizkreisen
erhältlich.
Bitte beachten:
Für VX-F Stationen mit VX-F Verteilerstation mit bis zu 7 Heizkreisen
kann der TWW-Zirkulationssatz unter der Station, wie auf Foto A
rechts gezeigt ist, montiert werden.
Für VX-F Stationen mit VX-F Verteilerstation mit 7 bis 12 Heizkreisen
muss der TWW-Zirkulationssatz neben der Station, wie auf Foto B
rechts gezeigt ist, montiert werden.
Für Montage in einem Unterputzschrank sind Einbauschränke in zwei
Größen erhältlich:
Kode Nr. 145H4044:
Unterputzschrank B 690 x H 1350 x T 150 einschl. Montageschiene
Dieser Schrank passt zu verteilersystemen mit bis zu 7 Heizkreisen.
Kode Nr. 145H4105:
Unterputzschrank B 850 x H 1350 x T 150 einschl. Montageschiene
Dieser Schrank passt zu Verteilersystemen mit 7 bis 11 Heizkreisen.
VI.LZ.F2.03
VX-F
VX-F mit Montageschiene mit
TWW-Zirkulationssatz-Montage
und Verteilerstation mit 6
Heizkreisen.
VX-F mit Montageschiene und TWW-
Zirkulationssatz-Montage neben der Station.
A
VX-F mit Montageschiene mit TWW-Zirkulationssatz-
Montage und Verteilerstation mit 12 Heizkreisen
© Danfoss | Produced by Danfoss Redan A/S | 2018.11 | 11
B
