Montage- und Betriebsanleitung
Kaltwasserzähler
Die Station ist mit Passstück für einen Kaltwasserzähler im Kaltwasser-
vorlauf ausgestattet (Abmessungen: 3/4 Zoll x 110 mm).
Einbau von Kaltwasserzähler
Siehe obige Instruktionen für Einbau von Wärmemengenzähler
- Schließen Sie die vier Kugelhähne im Kaltwasser- und Warm
wasservorlauf
- Lösen Sie die Überwurfmuttern an den beiden Enden des
Passstücks (Punkt A +B und entfernen Sie es.
- Installieren Sie den Kaltwasserzähler.
Denken Sie daran, die Dichtungen einzusetzen.
- Ziehen Sie die Rohrleitungsanschlüsse vor
der Inbetriebnahme des Kaltwasserzählers fest.
8. BEFÜLLEN DER ANLAGE
Prüfung und Anschlüsse
Ziehen Sie vor dem Befüllen der Anlage mit Wasser erneut alle
Rohrleitungsanschlüsse fest, da sie von Vibrationen und Erschüt-
terungen während des Transports möglicherweise gelockert wur-
den und Leckagen entstanden sind. Ziehen Sie, sobald das System
mit Wasser gefüllt wurde, die Rohrleitungsanschlüsse erneut fest,
bevor Druckprüfungen zur Erkennung von Leckagen durchgeführt
werden. Prüfen Sie nach der Erwärmung des Systems alle Anschlüsse
und ziehen Sie sie, sofern erforderlich, erneut fest.
Befüllen Inbetriebnahme
Ziehen Sie vor dem Befüllen der Anlage mit Wasser erneut alle Rohr-
leitungsanschlüsse fest. Ziehen Sie, sobald das System mit Wasser
gefüllt wurde, die Rohrleitungsanschlüsse erneut fest, bevor Druck-
prüfungen zur Erkennung von Leckagen durchgeführt werden.
Vor dem Befüllen der Anlage und der ersten Inbetriebnahme bitte
beachten dass:
- Rohre laut dem Schaltplan angeschlossen sind,
- Ausdehnungsgefäß angeschlossen ist,
- Wärmemengenzähler eingebaut ist,
- Absperrventile abgedichtet worden sind,
- Gewindeanschlüsse fest angezogen sind,
- Evtl. TWW-Zirkulation angeschlossen ist.
Befüllen der Anlage
•
Befüllen der Anlage erfolgt bei abgeschalteter Pumpe.
•
Die Kugelhähne auf HE Vorlauf, HE Rücklauf und die Anlage
mit Wasser dadurch befüllen, dass Sie den Kugelhahn auf KW
vorsichtig öffnen und gleichzeitig die Anlage entlüften.
•

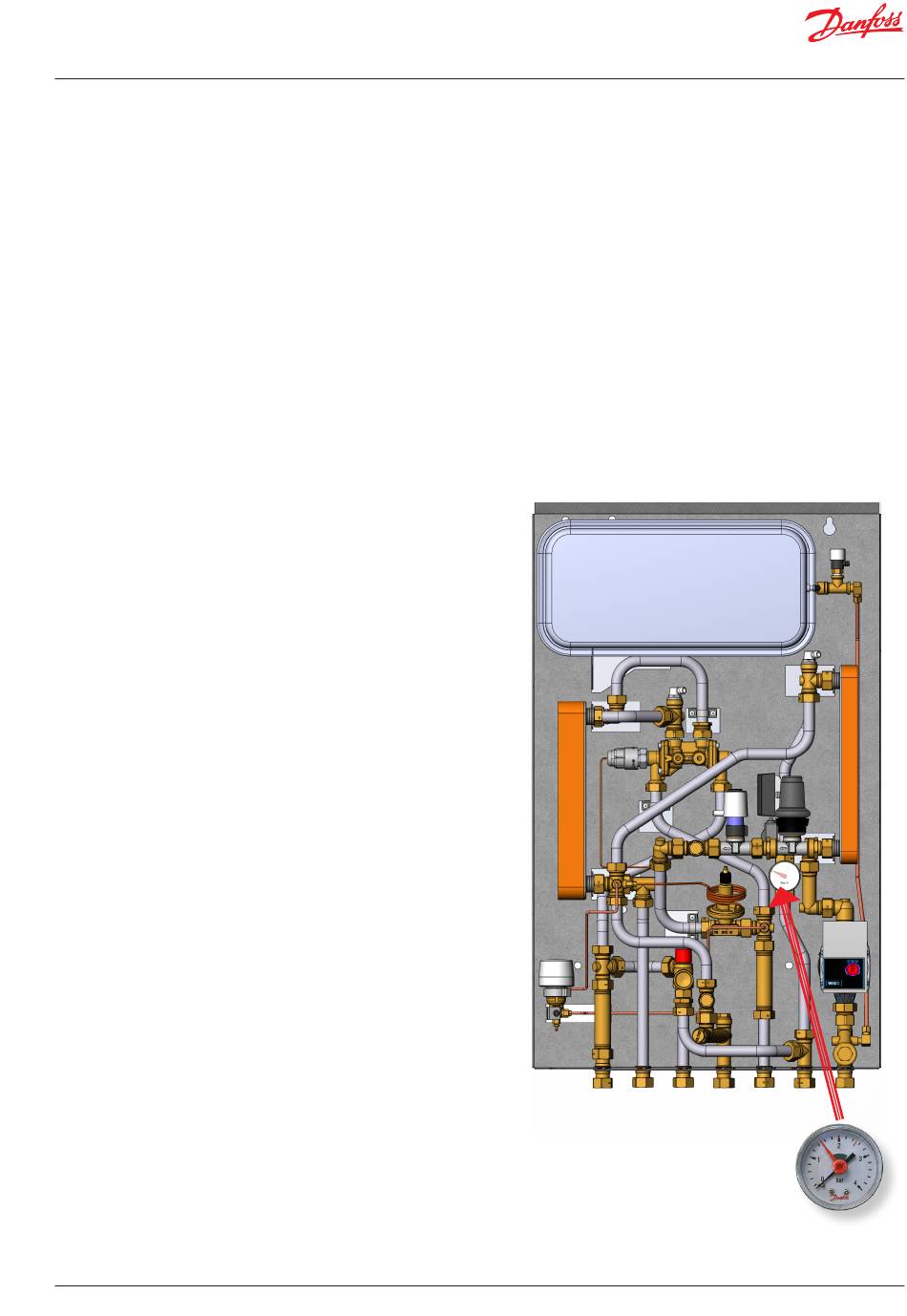

Den Wärmeübertrager und die Anlage mit Wasser befüllen*,
bis das Manometer einen Betriebsdruck zeigt, die der Höhe
der Anlage + ca. 5 m entspricht (typisk ungefähr 1,2 - 1,5 bar).
•
Danach die Kugelhähne auf FW Vorlauf und Rücklauf öffnen
und die Anlage aufheizen.
•
Nach Befüllen der Anlage ist die Anlage mittels der En-
tlüftungsschrauben an den Heizkörpern zu entlüften.
•
Danach die Pumpe einschalten.
VI.LZ.F2.03
VX-F
