Montage- und Betriebsanleitung
10. EINSTELLUNG UND INBETRIEBNAHME
Allgemeine Hinweise
BITTE BEACHTEN: Einige Modelle unterscheiden sich leicht in ihrem
Aussehen. Die Regelfunktion ist im Prinzip jedoch bei allen dieselbe.
Inbetriebnahme
Nehmen Sie die Fernwärmestation gemäß den Anweisungen auf
Seite 4 in Betrieb.

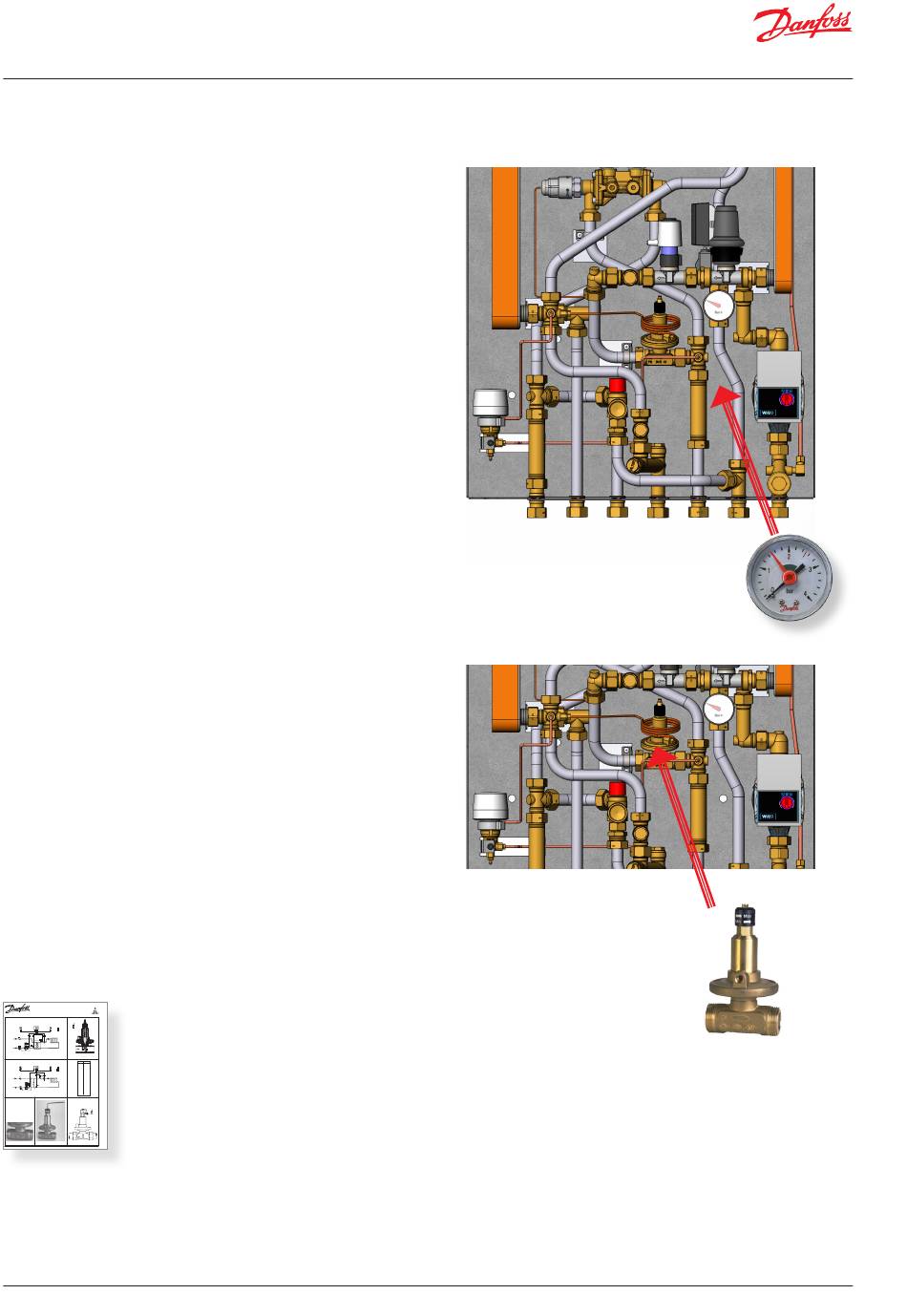

Befüllen der Anlage / Betriebsdruck
Die Anlage mit Wasser gemäß den Anweisungen auf Seite 9 befül-
len.
Fällt der Betriebsdruck unter 1 bar, Wasser im Heizkreis nachfüllen.
Der Betriebsdruck darf 1,5 bar nicht übersteigen.
(Die Sicherheitsventile der Anlage öffnet bei 2,5 bar)
Fällt der Betriebsdruck drastisch innerhalb kurzer Zeit, soll die Hei-
zungsanlage nach evtl. Leckagen untersucht werden - und auch
der Vordruck des Ausdehnungsgefäßes soll nachgeprüft werden.
Die VXi Stationen sind mit einem Ausdehnungsgefäss ausgestattet,
das auf 0,5 bar Vordruck eingestellt ist.
Differenzdruckregler
Der Differenzdruckregler reduziert den schwankenden Druck des
Fernwärmenetzes auf einen kleinen und festen betriebsdruck in
der Station, und sichert dadurch optimale Betriebsbedingungen
für die Regeleinrichtung.
Differenzdruckregler AVPL
Der AVPL ist ein selbsttätigen Differenzdruckregler für PN 16 mit
einstellbarem Differenzdruck. Der AVPL hält den Differenzdruck
auch bei veränderlichem Eingangsdruck konstant.
Der AVPL ist auf einen beliebigen Differenzdruck zwischen 0,05
bar und 0,25 bar einstellbar. Werkseits ist der Regler auf 0,1 bar
eingestellt.
Eine Umdrehung der Einstellspindel mit einem Inbusschlüssel NV
3.1 entspricht ca. 0,01 bar. Die gewünschte Raumtemperatur ist an
den Heizkörperthermostaten einzustellen.
Die Reglereinstellungen können in Übereinstimmung mit den
beiliegenden Instruktionen geändert werden.
Differenzdruckregler (PN 16) AVPL
Einbau im Rücklauf, beliebigen Differenzdruck einstellbar.
Instructions
AVPL 1.0/1.6
1
5
r
kPa
20
25
19
24
18
23
17
22
16
21
15
20
14
19
13
18
12
17
11
16
10
15
9
14
8
13
7
12
6
11
5
10
4
9
3
8
2
7
1
6
0
5
2
6
3
4
7
7369316-0 SIBC
VI.CB.T1.6K © Danfoss 05/03
1
12 | © Danfoss | Produced by Danfoss Redan A/S | 2018.12
VX-F
VI.LZ.F2.03
