3. GUT ANFANGEN - SCHNELLE INBETRIEBNAHME
Beschreibung der Station
Die VX-F Stationen sind Wohnungsstationen für indirekte Beheizung
mit integriertem Frischwassersystem für Wohnungen, Ein- und Mehr-
familienhäuser.
Die VX-F Stationen sind für Heizkörper- oder Fußbodenheizung aus-
gelegt und in den folgende vier Varianten erhältlich:
145F3900: VX-F, Fußbodenheizung, mit Zonenventil, ST55
145F3901: VX-F, Fußbodenheizung, mit Zonenventil, Zirk., ST55
145F3902: VX-F, Heizkörperheizung, mit RA-C/FTC
145F3903: VX-F, Heizkörperheizung, mit RA-C/FTC, Zirkulation
Die VX-F Stationen sind für die Kombination mit den vorgefertigten
VX-F Verteilerstationen für Fußbodenheizung vorbereitet.
Die Systeme können in Unterputzausführung mit Einbauschrank
oder in Aufputzausführung montiert werden.
Einbauschränke für Unterputzausführung sind in zwei Größen
erhältlich: H1350/B690/T150 mm und H1350/B850/T150 mm.
Breite 690 mm passt zu Verteilersystemen mit bis zu 6 Heizkreisen.
Breite 850 mm passt zu Verteilersystemen mit bis zu 11 Heizkreisen.
Ein Kugelhahn-Set mit Montageschiene ist für die einfache Montage
im Unterputzschrank montiert.
Für Montage direkt am Wand ist die Montageschiene optional er-
hältlich und separat zu bestellen.
Bitte bemerken, dass Unterputzschrank und Verteilersystem separat
zu bestellen sind, und dass separate Anleitungen für diese erstellt
worden sind.
"GUT ANFANGEN" ist eine Kurzanleitung und einige Details in Verbindung
mit der Installation und Inbetriebnahme können zusätzliche Informa-
tionen erfordern, die sich anderswo in dieser Anleitung ergeben.
GUT ANFANGEN
Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist,
ist die Station an die Zirkulationsleitung anzuschließen. VX-F Sta-
tionen mit Zirkulation sind separat zu bestellen (siehe Oben) und
werden vom Werk für TWW-Zirkulation vorbereitet und müssen
dann bauseits montiert werden.
1a. Aufputzausführung:
Befestigen Sie sie dann an einer stabilen Wand, indem Sie zwei
Bolzen, Schrauben oder Spannbolzen in die beiden Bohrlöchern
in der Montage-/Rückplatte einsetzen und diese festziehen.
1b. Unterputzausführung:
Den Unterputzschrank mit drehbahrer Montageschiene einmauern
oder in Leichtbauwand einbauen.
2b. Unterputzausführung:
Die Wohnungsstation wird in Unterputzschrank montiert, mit den 7
montierten Kugelhähnen verschraubt und mit 2 Muttern M8 und 2
Unterlegschreiben M8x30 mm befestigt.
3.
Schließen Sie die Fernwärmestation gemäß der Beschriftung auf der
Unterseite der Station / auf der Montageschiene und/oder gemäß den
Hinweisen in dieser Anleitung an die Hausinstallation an.
4.
Ziehen Sie alle Verschraubungen fest, da sie sich beim Transportieren
und Handhaben gelöst haben können.
5.
Montieren Sie den Wärmemengenzähler (siehe für allgemeine Hin-
weise, sofern erforderlich, Seite 8).
4 | © Danfoss | Produced by Danfoss Redan A/S | 2018.12
VX-F
145F3902
VX-F für Heizköperheizung
6.
Richten Sie bei Systemen, die mit einem Sicherheitsventil ausgestattet
sind, in Übereinstimmung mit den geltenden Vorschriften einen Ab-
lassanschluss ein.
7.
Füllen Sie das System mit Wasser, laut den Anweisungen Seite 9.
8.
Öffnen Sie die Kugelhähne für den Heizungsvor- und -rücklauf sowie
den TWW-Anschluss.
9.
Prüfen Sie die Fernwärmestation und die Hausverrohrung gründlich
auf Leckagen.
10.
Führen Sie im gesamten System zur Erkennung von Leckagen eine
Druckprüfung gemäß den geltenden Vorschriften durch.
11.
Schließen Sie die Pumpe (und alle automatischen Bauteile) an die Strom-
versorgung an. Schalten Sie diese jedoch nicht ein.
12.
Erwärmen Sie das System und entlüften Sie gründlich den Heizkörper-
heizkreis/die Heizungsseite.
13.
Anschluss
Schalten Sie jetzt die Stromversorgung ein und anschließend die
Pumpe (und alle automatischen Bauteile).
14.
Stellen Sie den Fernwärmestation gemäß den Anweisungen ein und
nicht vergessen, das Inbetriebnahmezertifikat Seite 21 auszufüllen.
Hinweis!
Das Beheizen und Kühlen des Systems kann zu Leckagen führen.
Aus diesem Grund kann es erforderlich sein, die Anschlüsse nach
der Inbetriebnahme erneut festzuziehen.

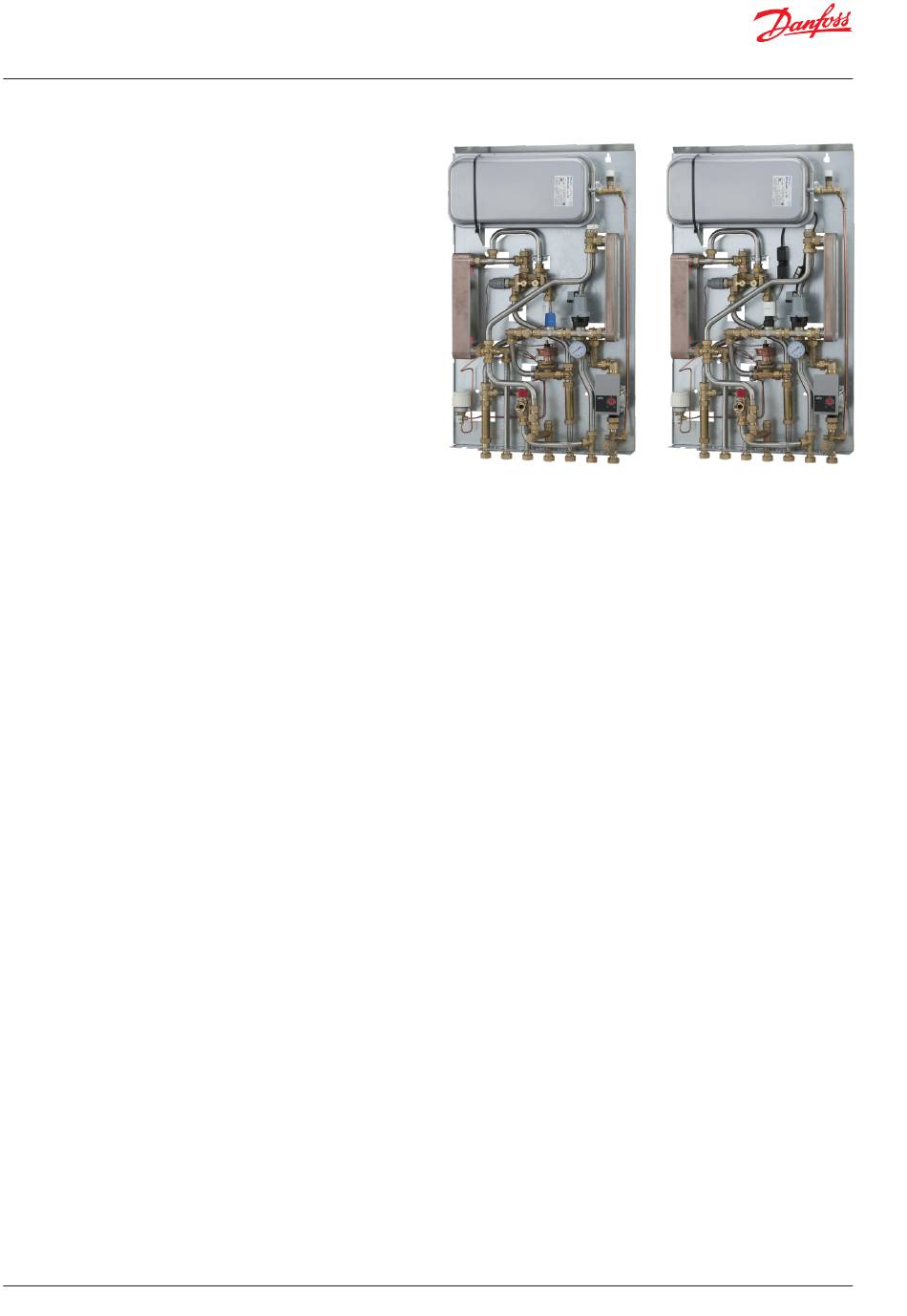

145F3900
uß
VX-F für F
bodenheizung
