3.0 Montage

3.1 Montage
Die Installation muss den lokalen Normen und Richtlinien und dem
neusten Stand der Technik entsprechen.
Wärmequelle: In den folgenden Abschnitten bezeichnet
WQ die Wärmequelle, die die Unterstationen versorgt. Eine
Vielzahl von Energiequellen, wie z. B. Öl, Gas oder Solarenergie,
kann als Hauptenergiequelle für Unterstationen von Danfoss
verwendet werden. Zur Vereinfachung bezeichnet WQ die
Hauptenergiequelle.
3.1.1 Montage
Montage:
Ausreichende Abstände
Lassen Sie um die Station herum ausreichende Abstände für
Installations- und Wartungsarbeiten.
Ausrichtung
Die Station muss so montiert werden, dass alle Bauteile,
Schlüssellochungen und Typenschilder ordnungsgemäß
positioniert sind. Falls Sie die Station auf andere Weise montieren
möchten, wenden Sie sich an Ihren Händler.
Bohrlöcher
Zum Anbringen der Station an dieWand befinden sich Bohrlöcher
an der Rückseite der Grundplatte.
Beschriftung
Jeder Anschluss der Station ist beschriftet.
Vor dem Einbau:
Reinigen und spülen
Vor der Installation sollten alle Rohre und Anschlüsse der Station
gereinigt und gespült werden.
Nachziehen
Aufgrund von Erschütterungen während des Transports müssen
alle Anschlüsse der Station vor der Installation kontrolliert
und nachgezogen werden. Überprüfen Sie, dass alle Stifte der
Click-Anschlüsse vollständig eingesteckt sind.
Nicht verwendete Anschlüsse
Nicht verwendete Anschlüsse und Absperrventile müssen mit
einem Stopfen verschlossen werden. Müssen die Stopfen entfernt
werden, darf dies nur durch einen autorisierten Servicetechniker
geschehen.
Einbau:
Schmutzfänger
Falls im Lieferumfang der Station ein Schmutzfänger enthalten sein
sollte, muss er gemäß der schematischen Darstellung eingebaut
werden. Beachten Sie, dass der Schmutzfänger lose beiliegen kann.
Anschlüsse
Die Anschlüsse an die Hausinstallation und die Fernwärmeleitungen
sind mit Gewinde, Flansch oder Schweißenden auszuführen.
Die internen Anschlüsse der Wohnungsstation sind
Click-Fit-Anschlüsse (siehe 5.1.11).
Danfoss District Energy
EvoFlat
Nur autorisierte Fachkräfte
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Fachleuten durchgeführt werden.

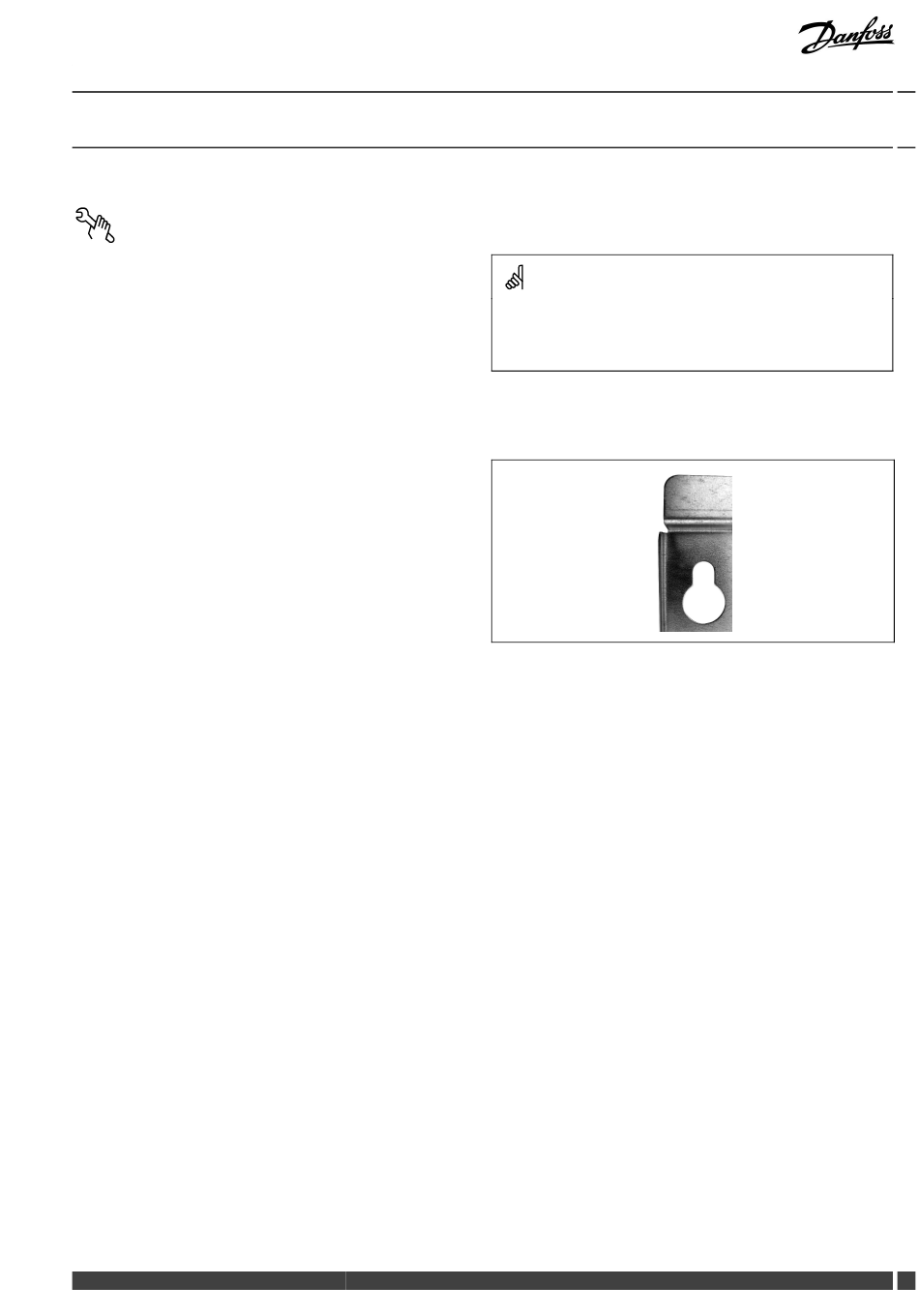

Bohrloch für die Wandmontage.
