Aufbau und Funktion
E-Hand-Schweißen
5.7 E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
• Gerät am Hauptschalter ausschalten.
• Geeignete Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
• Elektrodenhalter immer isoliert ablegen!

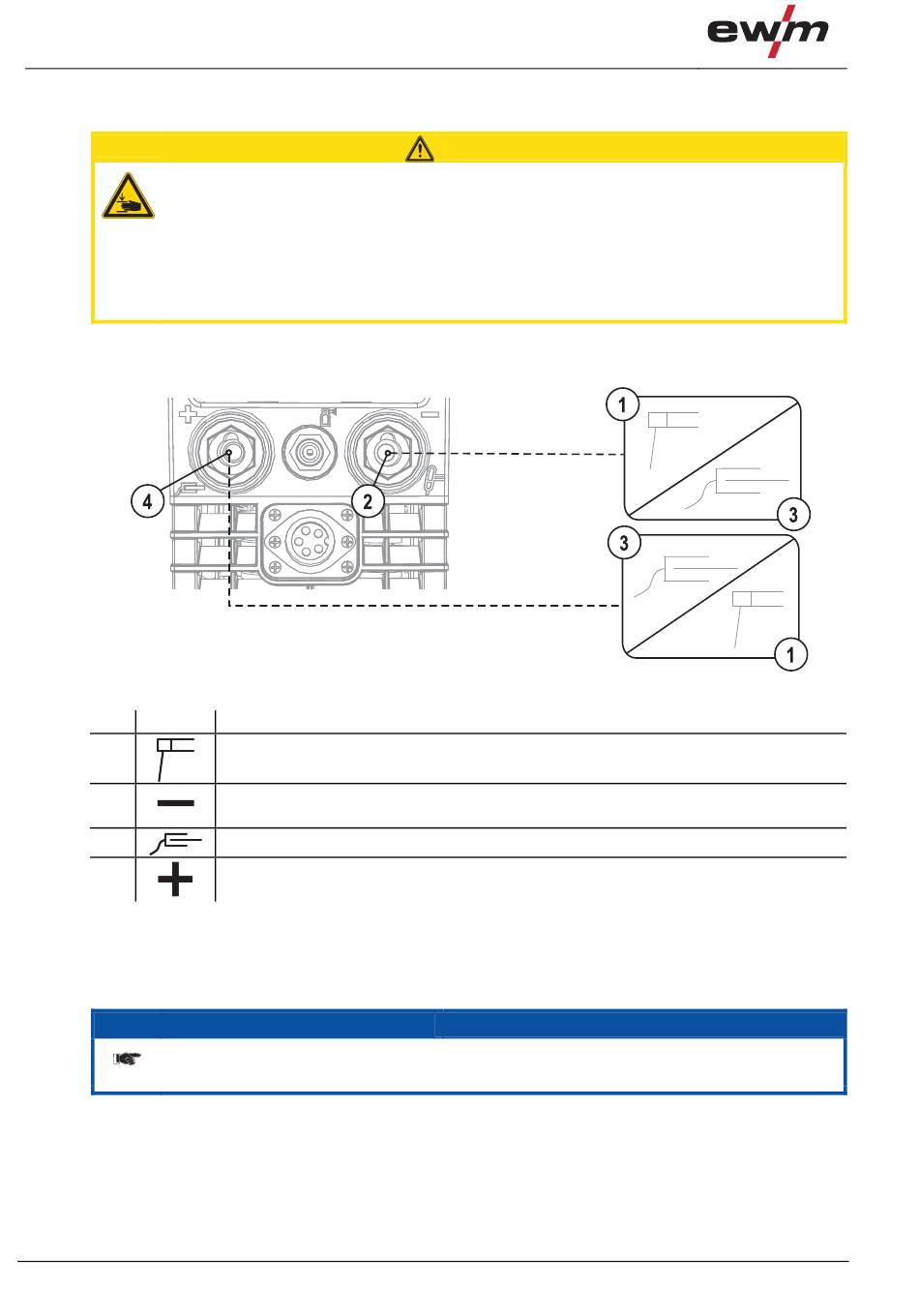

5.7.1 Anschluss Elektrodenhalter und Werkstückleitung
5.7.1.1

Picotig 180

Pos. Symbol
1
2
3
4
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
38
Beschreibung 0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
VORSICHT
Abbildung 5-14
HINWEIS
