4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5 AMP
6 AMP%
7 sec
8 sec
9
10
099-002046-EW500
16.11.2011
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Taste „Anwahl Schweißverfahren"
E-Hand-Schweißen
WIG-Schweißen (Betriebsart 2-Takt)
WIG-Schweißen (Betriebsart 4-Takt)
Signalleuchte grün: HF-Zündung (berührungslos) eingeschaltet (ab Werk)
Signalleuchte rot: Liftarc-Zündung (Berührungszündung) eingeschaltet
Taste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Absenkstrom (WIG)
Einstellbereich 1 % bis 200 % (1 %-Schritte). Prozentual abhängig vom Hauptstrom.
Downslope-Zeit (WIG)
0,00 s bis 20,0 s (0,1 s Schritte).
Gasnachströmzeit (WIG)
Einstellbereiche: 0,1 s bis 20,0 s (0,1 s-Schritte).
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Sammelstörung
Fehlermeldungen siehe Kapitel „Störungsbeseitigung"
Gerätesteuerung - Bedienelemente

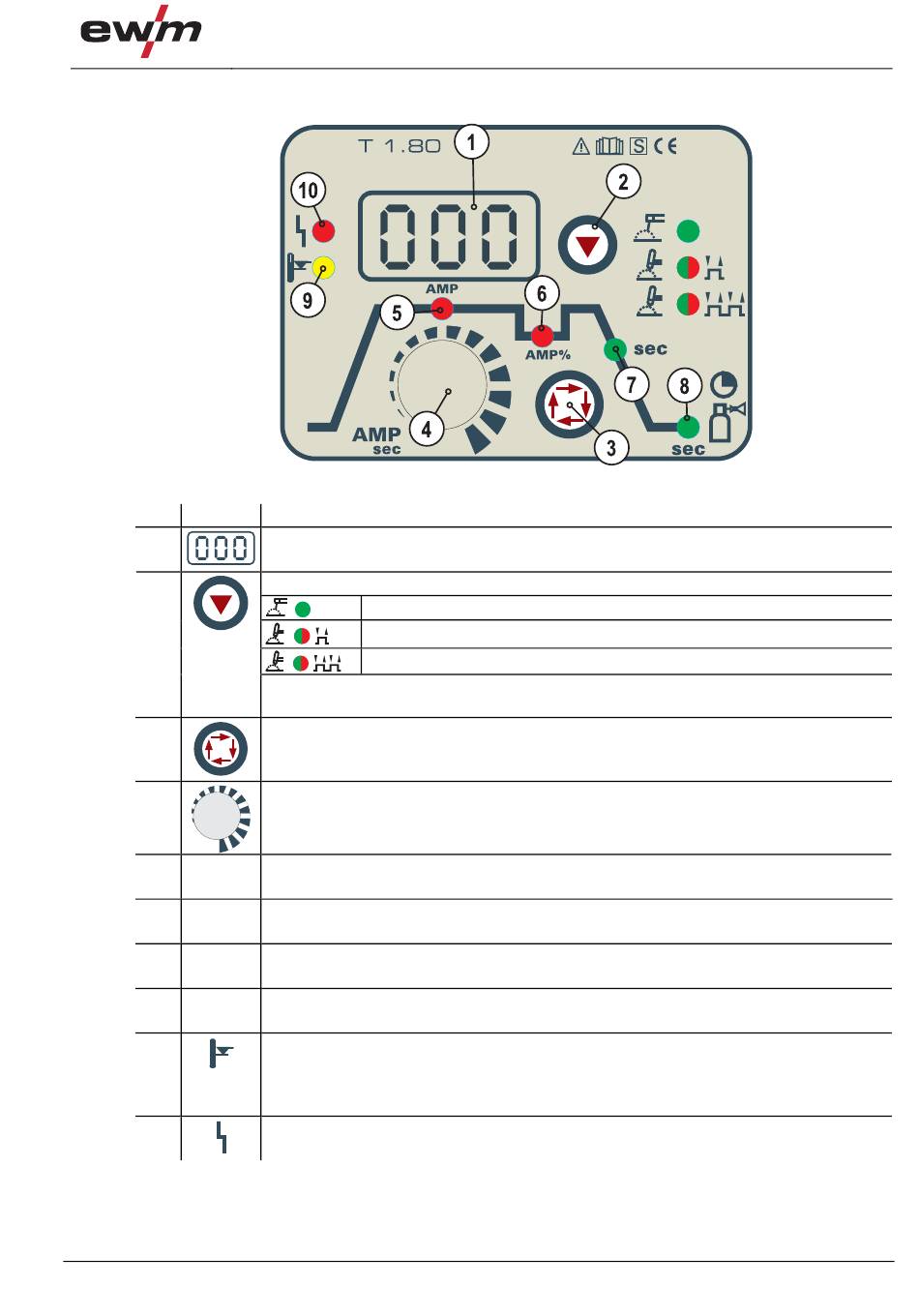

Abbildung 4-5
