5.7.1.2
Picotig 180 MV
Schutzgasanschluss!
Beim E-Hand-Schweißen liegt am Schutzgasanschluss (Anschlussnippel G¼")
Leerlaufspannung an.
•
Gelbe Isolierkappe am Anschlussnippel G¼" aufstecken (Schutz vor elektr. Spannung und
Schmutz).
Pos. Symbol
1
2
3
4
5
•
Gelbe Schutzkappe auf Anschlussnippel G¼" aufstecken.
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
099-002046-EW500
16.11.2011
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussnippel G¼"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Aufbau und Funktion
VORSICHT

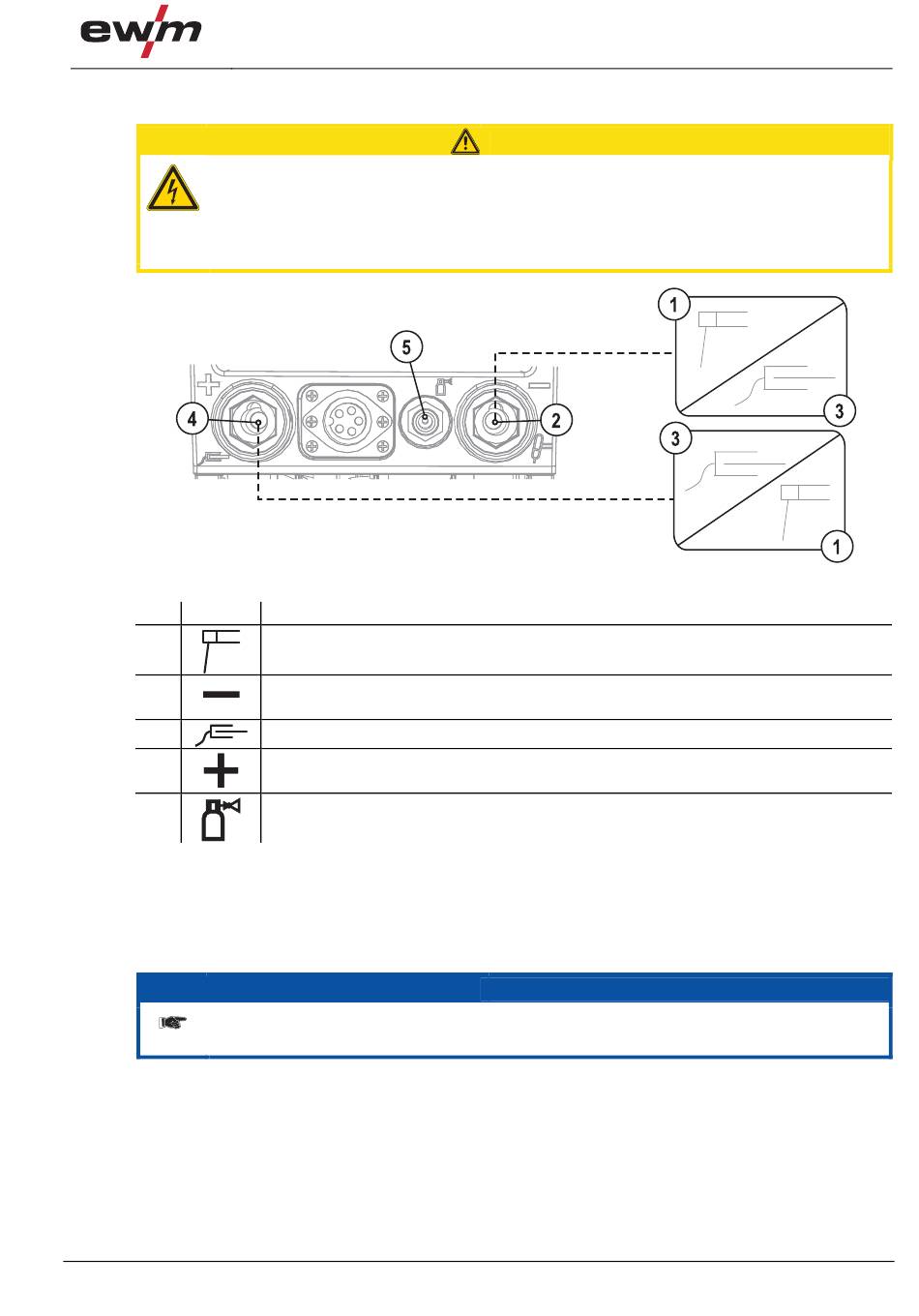

Abbildung 5-15
HINWEIS
E-Hand-Schweißen
39
