Aufbau und Funktion
WIG-Schweißen
5.6 WIG-Schweißen

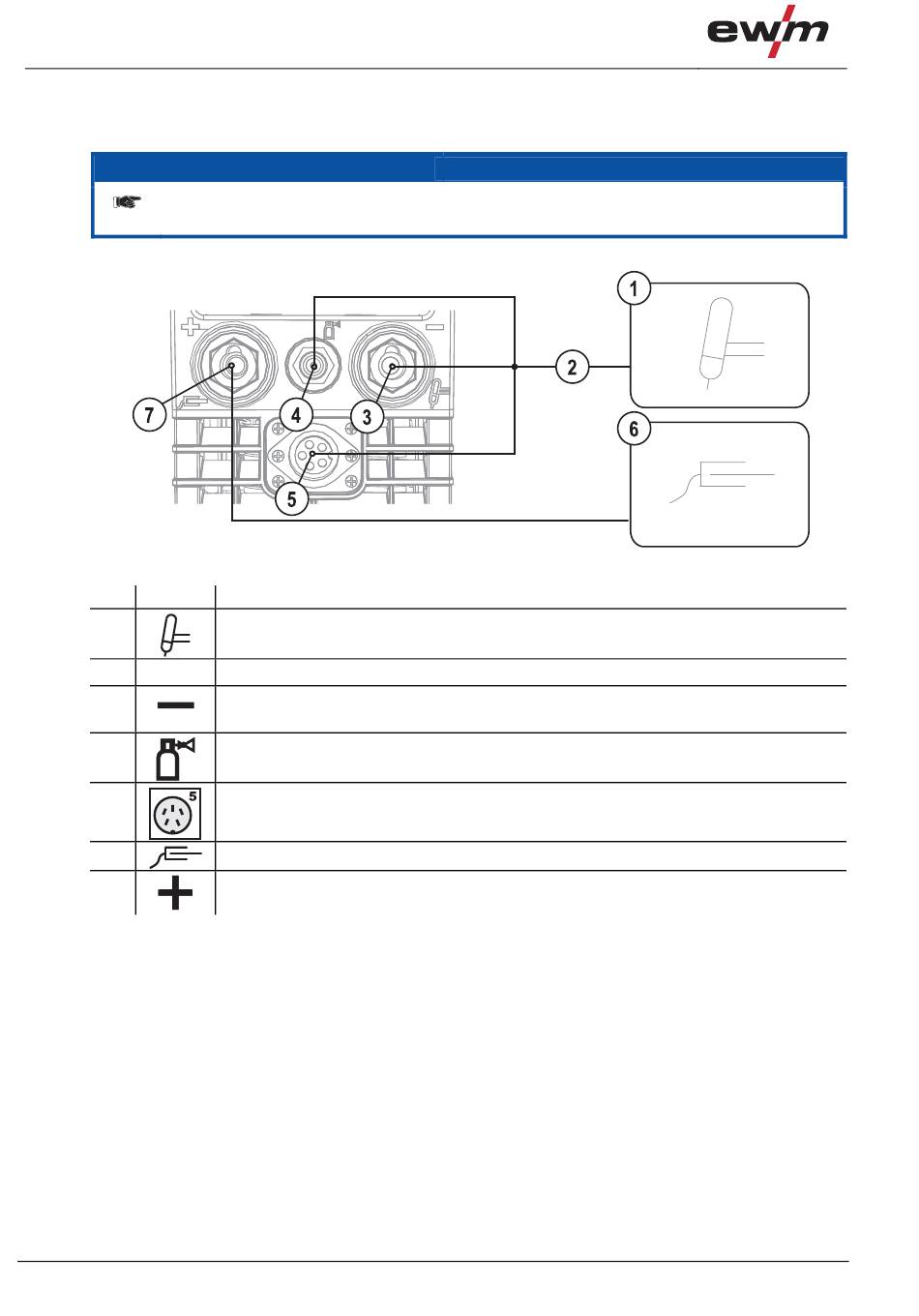

5.6.1 Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
5.6.1.1

Picotig 180

Pos. Symbol
1
2
3
4
5
6
7
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
• Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
• Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung
Schweißbrenner (5-polig) stecken und festziehen.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
24
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
HINWEIS
Abbildung 5-3
