5.5

Netzanschluss

Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen!
• Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem
Schutzleiter betreiben.
• Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich
durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen (beliebige Phasenfolge bei Drehstromgeräten)!
• Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
• Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.
5.5.1

Netzform

Das Gerät darf ausschließlich an einem Einphasen-2-Leiter-System mit geerdetem
Neutralleiter angeschlossen und betrieben werden.
Legende
Pos. Bezeichnung
L Außenleiter
N Neutralleiter
PE Schutzleiter
Betriebsspannung - Netzspannung!
Die auf dem Leistungsschild angegebene Betriebsspannung muss mit der
Netzspannung übereinstimmen, um eine Beschädigung des Geräts zu vermeiden!
• Die Netzabsicherung entnehmen Sie dem Kapitel „Technische Daten"!
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
099-002046-EW500
16.11.2011
Aufbau und Funktion
GEFAHR
HINWEIS

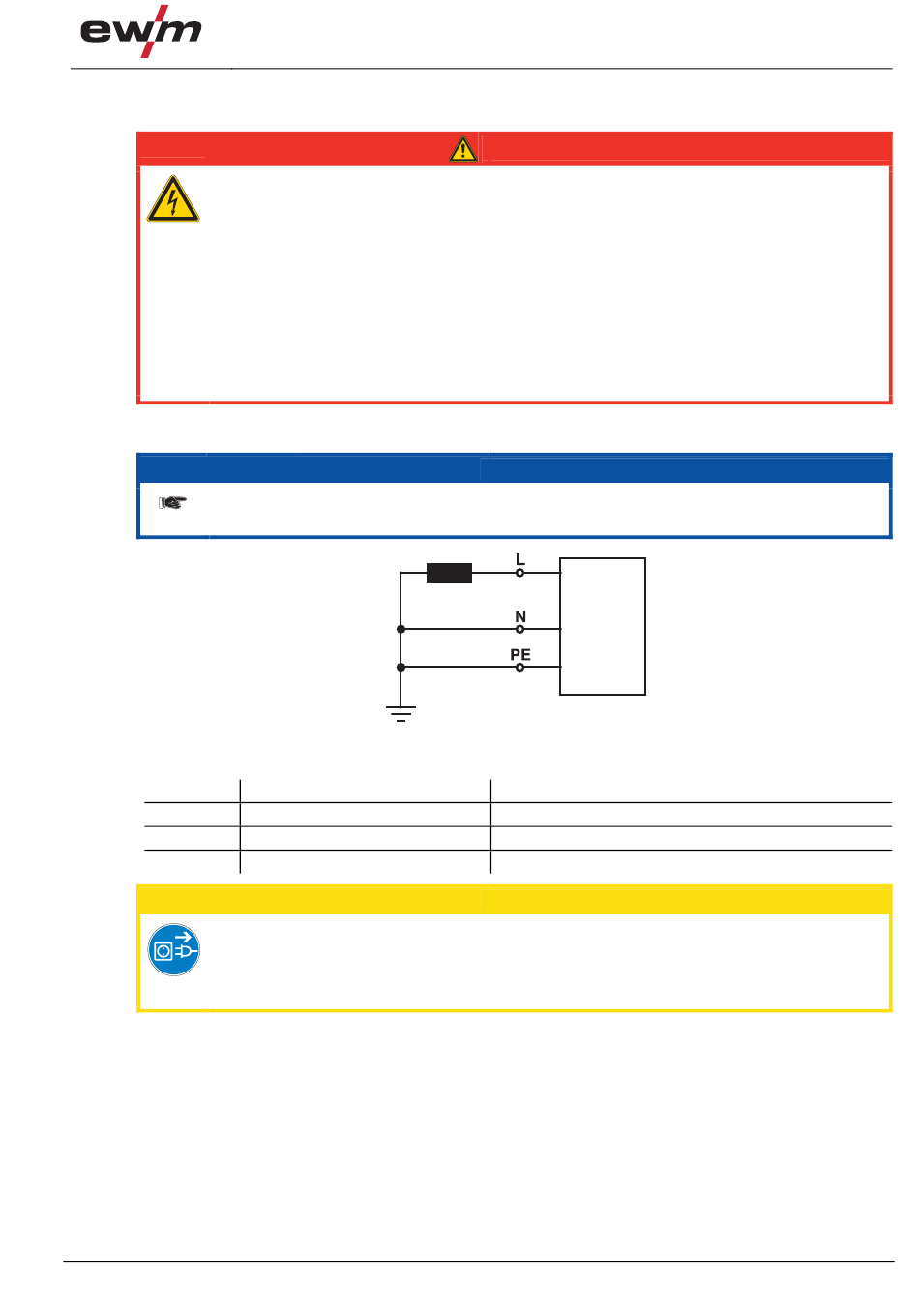

Abbildung 5-2
Kennfarbe
braun
blau
grün-gelb
VORSICHT
Netzanschluss
