4.2

Picotig 180 MV

4.2.1

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
8
099-002046-EW500
16.11.2011
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgurt
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, Schweißstrom „+"
• WIG: Anschluss Werkstückleitung
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussnippel G¼"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
• WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Austrittsöffnung Kühlluft
Gerätefüße

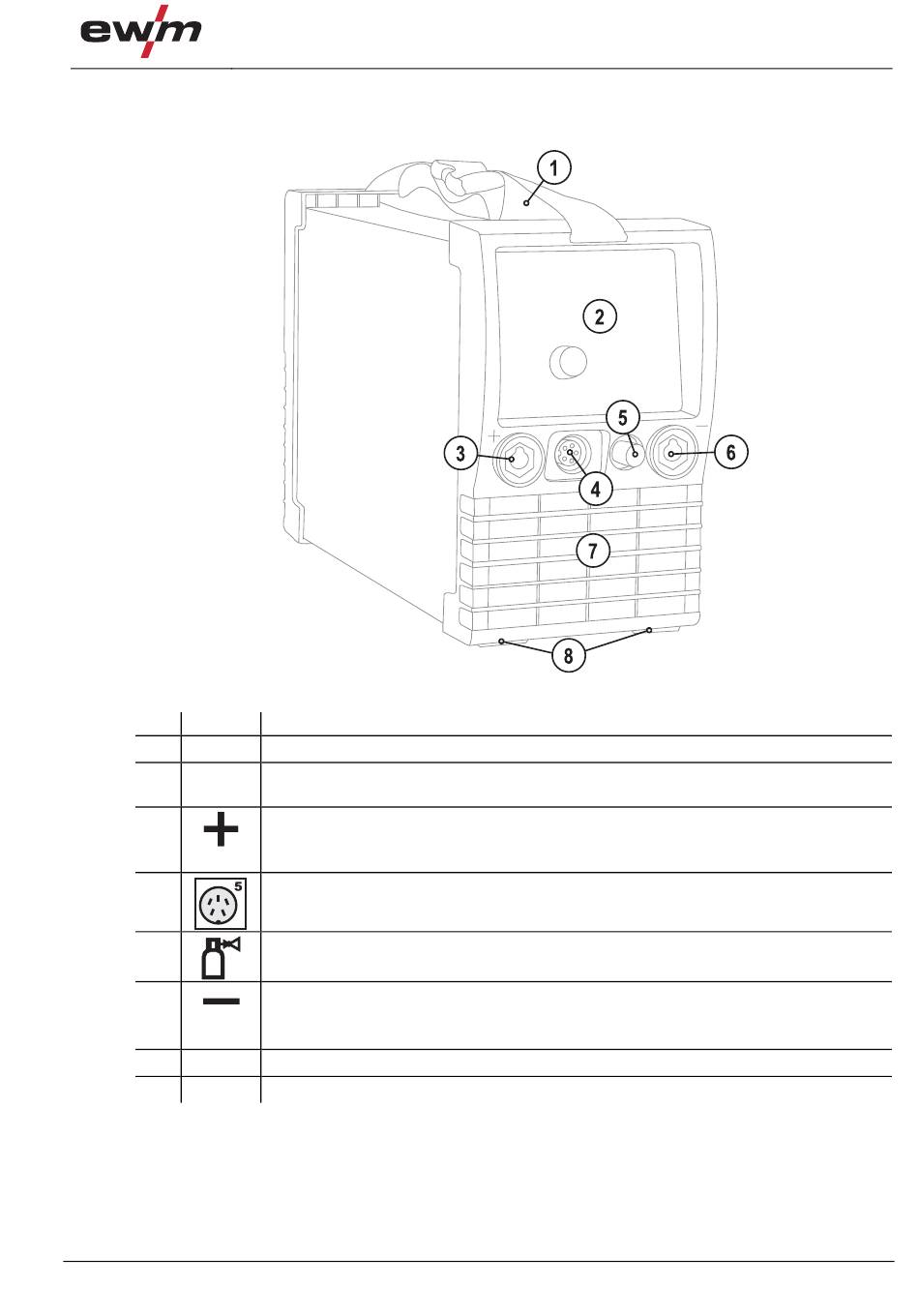

Abbildung 4-3
Picotig 180 MV
