GEZE E740 Syncro System- Und Montageanleitung Seite 11

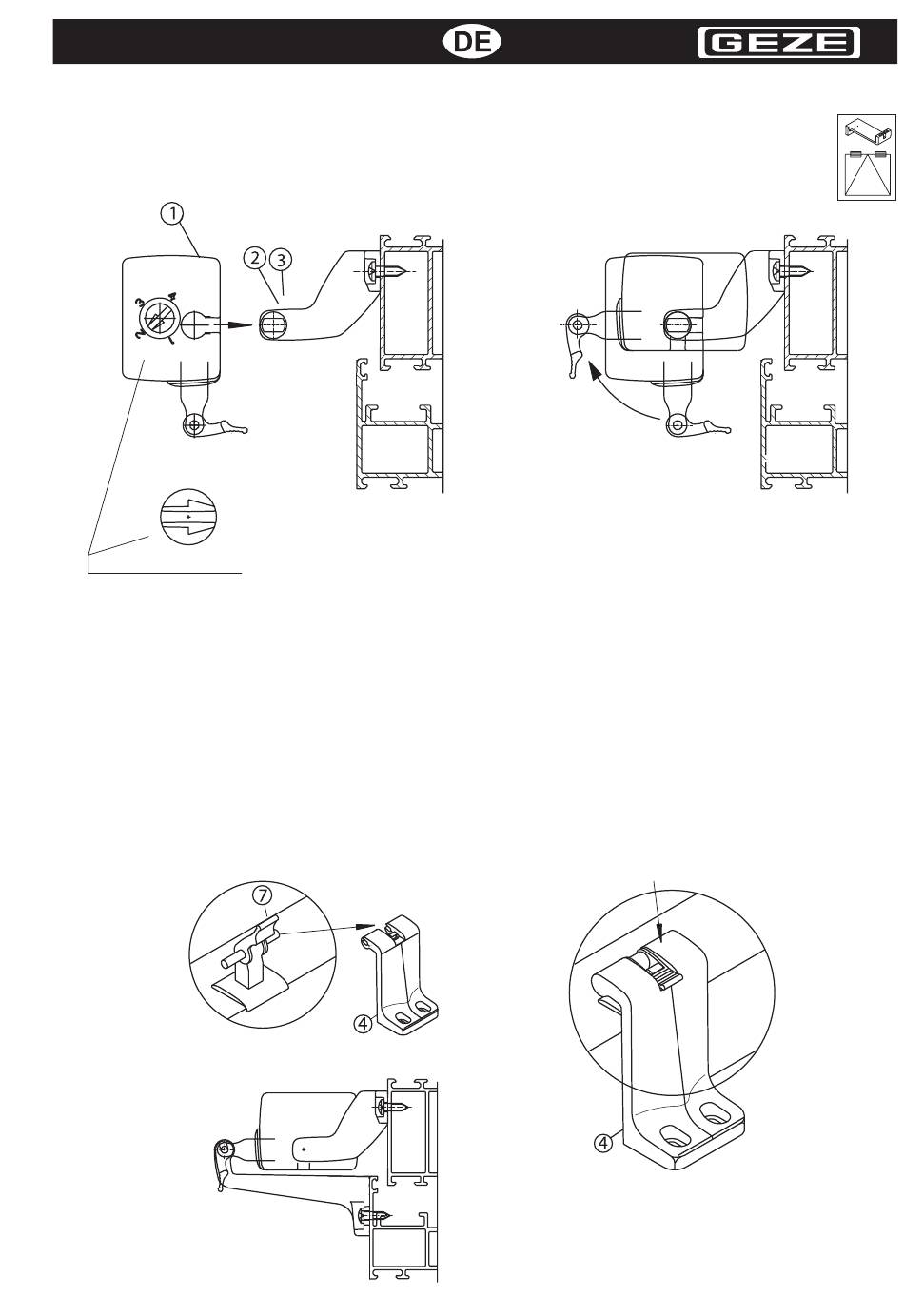

Flügel öffnen, den Antrieb (1) auf die Antriebshalterungen (2, 3) montieren:
Dazu die beiden Langlöcher am Ende des Antriebes (1) auf die zugehörigen
Stifte der Antriebshalterungen (2, 3) einführen. Den Antrieb (1) um 90' drehen.
einführen
z.B.:
Hub einstellen: Hubeinstellschalter drehend auf entsprechenden Hub einstellen:
1 = Hub 100 mm
2 = Hub 200 mm
3 = Hub 300 mm
4 = Hub 400 mm
Hubeinstellung nur in Schließlage des Antriebs vornehmen.
Flügel schließen, das Kettenendstück mit Stift und Schnellverschluss (7) in das Langloch
der Konsole EW (4) einführen. Bei Bedarf Kette ausfahren.
Den Schnellverschluss (7) an der Konsole EW (4) einrasten lassen.
einführen
schwenken
einrasten
11
