6

Montageanleitung

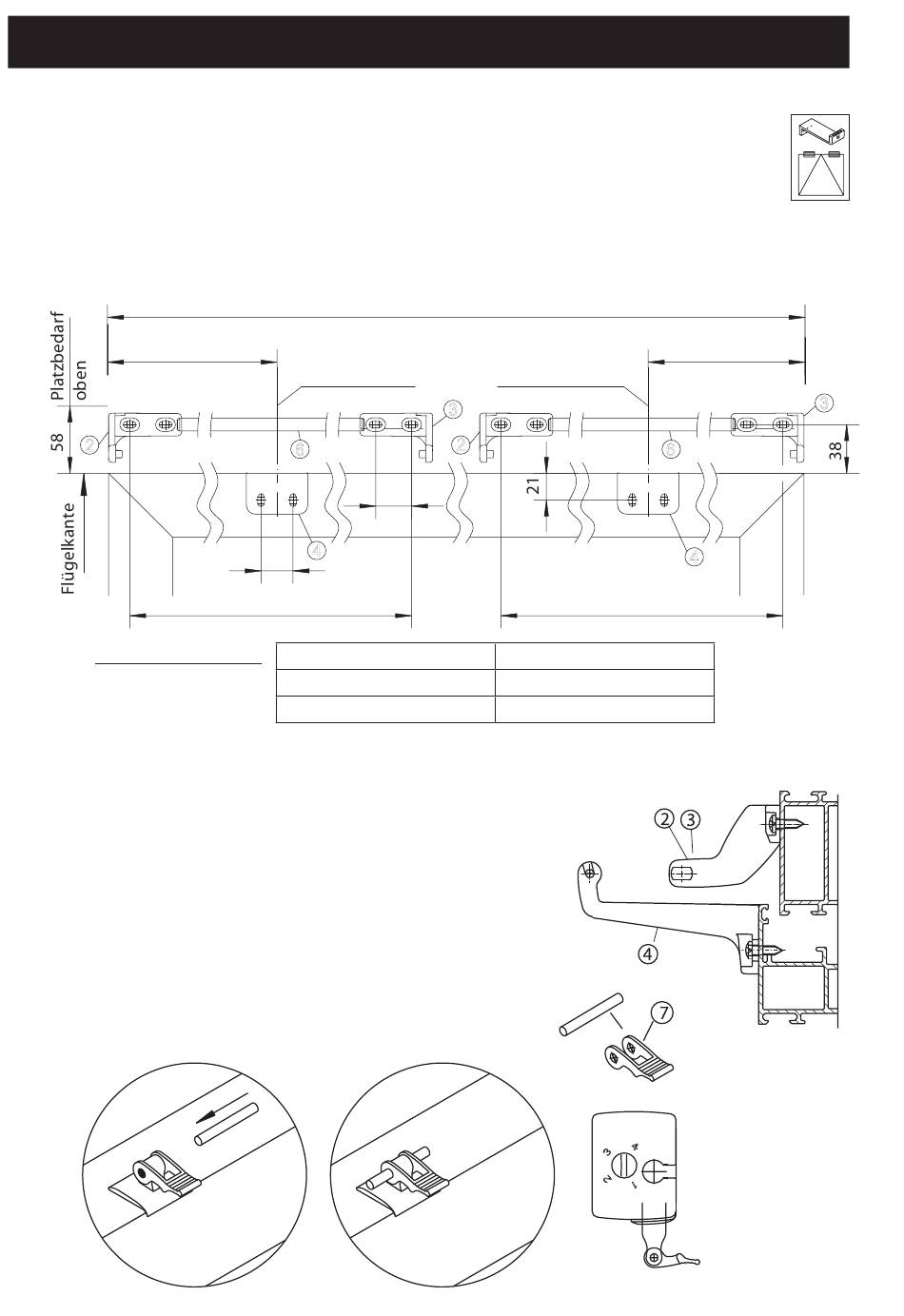

6.1 Montageanleitung für einwärts gehende Fenster
6.1.1 Bohrbild für 2 Antriebe
Befestigungslöcher für Antriebshalterungen (2), (3) und Konsole EW (4) bohren,
Bohrschablone (Farbe blau) verwenden.
2
Anwendungsbereich:
6.1.2 Montage
Antriebshalterungen (2) und (3) mit Hilfe von Abstandshalter (6)
positionieren.
Abstandshalter entfernen und Antriebshalterungen
montieren.
Konsole EW (4) montieren.
Stift und Schnellverschluss (7) an den Antrieb montieren.
10
f
Mitte Antrieb
6
4
25
390
Flügelbreite a
0 - mm
1000 - 00mm
Flügelbreite a
Mitte Antrieb
3
2
28
Anschlagmaß f
f
6
4
390
1mm
1/ a
3
