A.6 Einsatz einer
Netzdrossel
Betriebsanleitung CDA3000

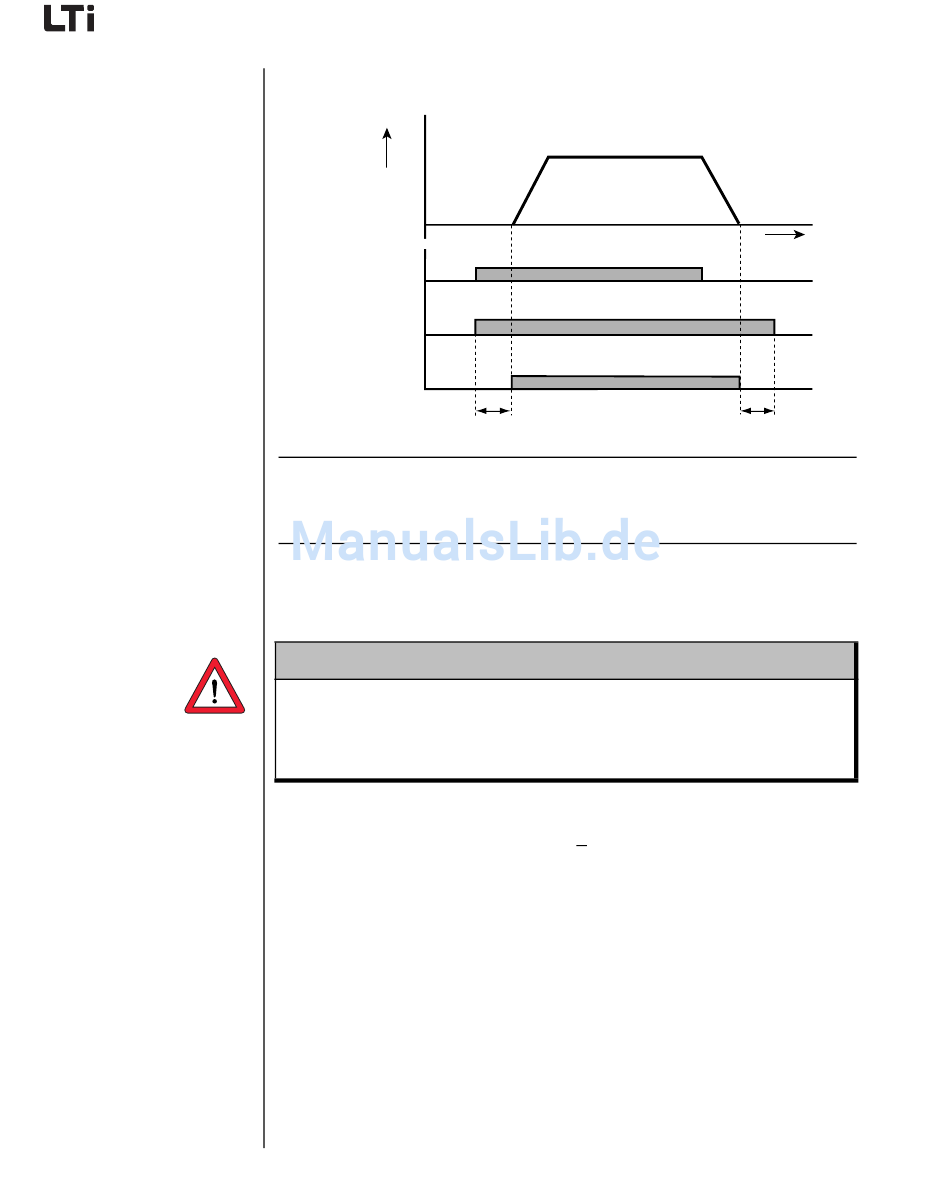

Beispiel für den digitalen Ausgang OSD01:
f [Hz]
0
1
STR (Start/Stop)
0
1
z.B. OSD01 (ENMO)
0
1
Leistungsendstufe
0
Achtung: Zwischen dem digitalen Ausgang des Umrichters und dem
Motorschütz müssen Sie ein entsprechendes Treiberrelais
vorsehen.
Die Verwendung von Netzdrosseln ist erforderlich:
• beim Einsatz des Umrichterantriebes in Anwendungen mit Stör-
grössen, entsprechend der Umgebungsklasse 3, laut EN 61000-
2-4 und darüber (rauhe Industrieumgebung).
• bei der Zwischenkreiskopplung mehrerer Umrichterantriebe.
Die Umgebungsklasse 3 ist unter anderem gekennzeichnet durch:
• Netzspannungsschwankungen > + 10% U
• Kurzzeitunterbrechungen zwischen 10 ms bis 60 s
• Spannungsunsymmetrie > 3%
Die Umgebungsklasse 3 ist typischerweise dann gegeben, wenn:
• ein Hauptanteil der Last durch Stromrichter (Gleichstromsteller oder
Sanftanlaufgeräte) gespeist wird.
• Schweißmaschinen vorhanden sind.
• Induktions- oder Lichtbogenöfen vorhanden sind.
• große Motoren häufig gestartet werden.
• Lasten schnell schwanken.
TENMO
N
A-12
t
TENMO
